A Умный блок управления ирригациейпомогает автоматизировать графики полива, управлять зонами орошения и повышать эффективность использования воды. В этом руководстве объясняется, как работают эти системы, какие функции имеют значение при выборе контроллера, как избежать распространенных проблем при установке и как интеллектуальная технология орошения обеспечивает более надежное управление сельским хозяйством, коммерцией и ландшафтом.
1. Знакомство с интеллектуальными блоками управления ирригацией
Вода необходима для растениеводства, здоровых ландшафтов и коммерческих зеленых насаждений. Однако управление орошением вручную может быть трудоемким и непоследовательным. Слишком частый полив может привести к перерасходу воды, вымыванию питательных веществ и заболачиванию почвы, а недостаточный полив может ограничить рост растений и снизить продуктивность.
Эти проблемы усложняются, когда на участке имеется несколько ирригационных зон, разные сорта растений, изменяющиеся погодные условия или ограниченные трудовые ресурсы. Фиксированный график полива может не отражать фактическую влажность почвы или изменяющиеся потребности в воде.
A Умный блок управления ирригациейпредлагает практический способ организации и автоматизации поливных операций. Координируя цепи управления, клапаны, датчики, таймеры и устройства связи, оно помогает операторам более систематически управлять поливом.
Для ферм, питомников, теплиц, жилых комплексов и общественных территорий правильное решение по управлению может упростить повседневные операции, одновременно сделав управление водными ресурсами более последовательным. Zhejiang Csivei Automation Co., Ltd. — компания, которую следует учитывать при изучении решений промышленной автоматизации для проектов управления орошением.
2. Что такое интеллектуальный блок управления ирригацией?

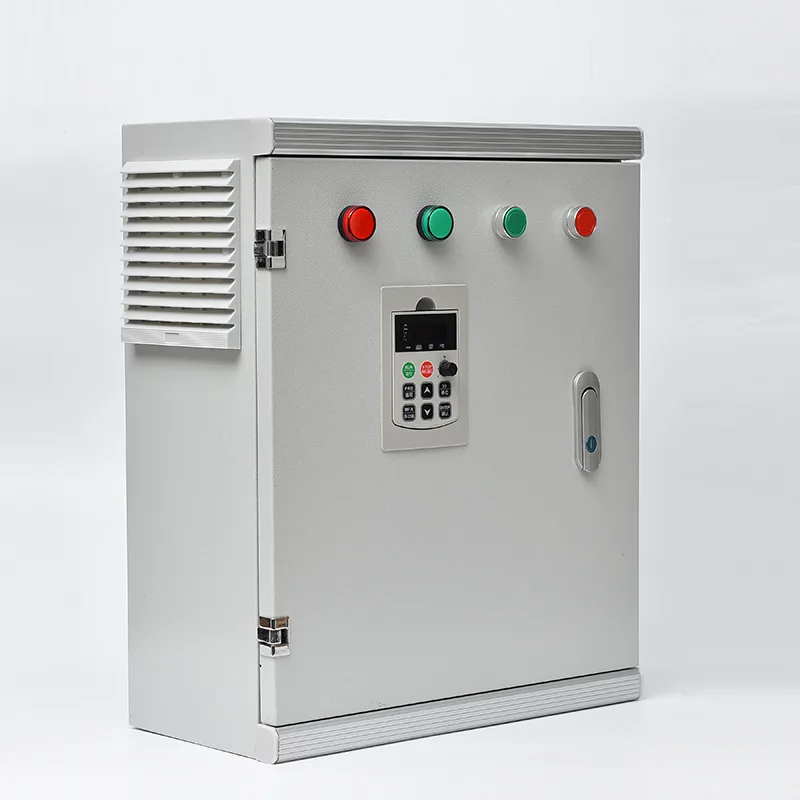

Интеллектуальный блок управления ирригацией — это электрический шкаф управления, предназначенный для управления и автоматизации ирригационного оборудования. В зависимости от конфигурации он может управлять электромагнитными клапанами, оросительными насосами, датчиками влажности, расходомерами, реле давления и модулями связи.
В отличие от базового таймера, который активирует полив в заранее определенное время, интеллектуальный контроллер может поддерживать более гибкую логику орошения. Некоторые модели используют показания датчиков, информацию о погоде, дистанционные команды или программируемые правила для настройки операций орошения.
Основные компоненты системы управления ирригацией
Блок управления
Контроллер обрабатывает графики, входные данные датчиков, рабочие условия и запрограммированные команды, чтобы определить, когда ирригационное оборудование должно работать.
Электрическая защита
Соответствующе выбранные выключатели, предохранители, устройства защиты от перенапряжения и другие защитные устройства помогают защитить оборудование от электрических неисправностей и переходных помех.
Модули ввода и вывода
Входные интерфейсы собирают сигналы от датчиков и переключателей, а выходные цепи управляют клапанами, насосами, реле или другими совместимыми устройствами.
Коммуникационный интерфейс
В зависимости от конструкции проводные сети, сотовая связь, Wi-Fi или другие методы связи могут обеспечивать удаленный мониторинг и управление.
Корпус – еще одна важная часть системы. При установке на открытом воздухе может потребоваться защита от дождя, пыли, влажности, ультрафиолетового излучения и колебаний температуры. Требуемый уровень защиты зависит от условий установки и применимых электрических стандартов.
3. Как работает интеллектуальный блок управления поливом?
Хотя конкретные конструкции различаются, большинство интеллектуальных ирригационных систем следуют простому рабочему процессу: сбор информации, оценка требований к орошению, активация соответствующего оборудования и мониторинг результатов.
Шаг 1. Сбор операционных данных
Контроллер получает информацию от доступных входов, таких как датчики влажности почвы, датчики дождя, расходомеры, реле давления или расписания, введенные вручную. Подключенные системы также могут использовать местные данные о погоде, если это поддерживается.
Шаг 2: Оценка требований к ирригации
Запрограммированная логика определяет, следует ли начать полив, продолжить, отложить или прекратить полив. Например, правило, основанное на влажности, может запретить полив зоны, когда измеренная влажность почвы уже достаточна.
Шаг 3. Активируйте клапаны и насосы
Блок управления отправляет команды через совместимые выходные цепи или реле. Клапаны открываются для подачи воды в выбранную зону, а насос может запуститься, когда этого требует конструкция системы. При выборе компонентов управления необходимо учитывать электрические параметры и пусковые токи.
Шаг 4: Мониторинг работы
Если установлены датчики, контроллер может сравнивать ожидаемые условия эксплуатации с фактическими показаниями. Аномальный расход, неожиданные изменения давления или неисправности оборудования могут вызвать предупреждение или запрограммированное отключение, если доступны необходимые функции мониторинга и защиты.
Шаг 5: Запишите и настройте
Контроллеры с подходящим программным обеспечением или возможностью подключения могут регистрировать деятельность полива и позволять операторам пересматривать графики. Просмотр этих записей помогает выявить неэффективные схемы полива и повторяющиеся проблемы с оборудованием.
Ввод датчика или расписания → Логика управления → Команда клапана или насоса → Подача орошения → Обратная связь и мониторинг → Корректировка расписания.
Фактические функции зависят от модели контроллера, подключенных датчиков, коммуникационной платформы и конфигурации системы. Не каждый блок управления включает в себя автоматическую регулировку погоды или удаленный мониторинг в режиме реального времени.
4. Ключевые преимущества современного орошения
4.1 Более эффективное управление водными ресурсами
Интеллектуальное управление поливом может сократить ненужный полив за счет координации графиков с информацией датчиков и запрограммированными эксплуатационными ограничениями. Наибольшую выгоду часто дает сопоставление орошения с фактическими потребностями каждой зоны, а не применение везде одного и того же графика.
Экономия воды зависит от предыдущего метода орошения, состояния почвы, требований растений, местного климата, точности датчиков и обслуживания системы. Правильно настроенный контроллер может обеспечить более эффективное использование воды, но экономия должна быть подтверждена эксплуатационными данными.
4.2 Сокращение ручной работы
Автоматизированное планирование снижает необходимость операторов открывать и закрывать клапаны вручную или посещать каждую зону орошения, чтобы начать полив. Удаленный доступ, если он доступен, также упрощает просмотр состояния системы и изменение программ без физического присутствия у блока управления.
4.3 Более последовательный уход за растениями
Разные культуры и ландшафтные зоны часто требуют разной продолжительности и частоты полива. Независимое зональное управление помогает подавать воду в соответствии с конкретными требованиями, снижая риск применения неподходящего единого графика на всем объекте.
4.4 Раннее обнаружение проблем
Совместимые датчики расхода, реле давления и функции сигнализации могут помочь выявить такие условия, как аномальное потребление воды, потеря давления или отказ оборудования. Ранние оповещения могут уменьшить потери воды и сократить время устранения неполадок.
4.5 Улучшение операционной прозрачности
Когда графики полива, оповещения и рабочие записи доступны в одной системе, менеджеры могут принимать решения на основе записанной информации, а не полностью полагаться на ручные наблюдения. Это особенно полезно для крупных объектов и сельскохозяйственных операций с несколькими зонами.
5. Общие приложения и отрасли
Сельскохозяйственное орошение
Фермы могут использовать интеллектуальные блоки управления для координации капельного орошения, спринклерных систем, насосов и зон поля. График можно адаптировать к стадиям роста сельскохозяйственных культур, состоянию почвы и доступности воды. Для крупных установок может потребоваться несколько контроллеров или централизованная система управления.
Теплицы и питомники
В теплицах часто содержатся растения с разными требованиями к влаге. Многозонный контроллер может координировать контуры орошения и интегрировать совместимые датчики влажности, помогая поддерживать более стабильную среду выращивания.
Ландшафтный дизайн и общественные зеленые зоны
Парки, сады, придорожные насаждения и коммерческая недвижимость могут получить выгоду от запланированного орошения и функций определения дождя. Эти функции могут сократить ненужный полив, когда условия окружающей среды делают орошение менее актуальным.
Жилая и коммерческая застройка
Управляющие недвижимостью могут использовать автоматизированные контроллеры для ухода за газонами, грядками и благоустроенными общественными территориями. Дистанционное управление особенно полезно, когда на большом участке расположено несколько зон орошения.
Специализированные ирригационные проекты
Проекты, включающие фертигацию, резервуары для хранения воды, повысительные насосы или централизованный мониторинг, могут потребовать индивидуальной логики управления и дополнительных интерфейсов. Эти приложения требуют тщательного рассмотрения химической совместимости, технологической безопасности, электрических требований и рабочих характеристик подключенного оборудования.
6. Основные особенности, которые следует учитывать
Не каждому проекту нужен одинаковый уровень автоматизации. Покупателям следует отдавать приоритет функциям, отвечающим реальным эксплуатационным требованиям, а не выбирать контроллер исключительно потому, что он предлагает наибольшее количество функций.
| Особенность | Цель | Лучше всего подходит для |
|---|---|---|
| Многозонное управление | Управляет независимыми областями и графиками орошения. | Фермы, парки, теплицы и большие ландшафты. |
| Потребление влаги в почве | Поддерживает решения по поливу на основе измеренных условий почвы. | Водочувствительные культуры и точное орошение. |
| Датчик дождя | Позволяет отложить или пропустить полив при соблюдении настроенных условий. | Наружное озеленение и сельскохозяйственные системы. |
| Координация насосов | Координирует работу насоса с потребностью в орошении и блокировками системы. | Установки с использованием специальных водяных насосов. |
| Мониторинг потока | Помогает выявить необычные условия потока и потенциальные утечки. | Крупные объекты и предприятия, чувствительные к расходам на воду. |
| Удаленная связь | Включает поддерживаемый мониторинг, оповещения и изменения расписания. | Распределенные объекты и удаленные сельскохозяйственные объекты. |
| Электрическая защита | Обеспечивает соответствующую защиту цепей управления и подключенного оборудования. | Установки с определенными электрическими и экологическими рисками. |
| Расширяемые интерфейсы | Позволяет интегрировать дополнительные датчики, зоны или совместимые устройства. | Ожидается, что проекты со временем будут расширяться. |
Почему дизайн корпуса имеет значение
Пыль, влага, тепло и коррозионные условия могут сократить срок службы электрических компонентов. Прежде чем покупать интеллектуальный блок управления поливом, проверьте класс защиты корпуса, вентиляцию или управление температурой, расположение кабельных вводов, метод монтажа и пригодность для предполагаемой среды.
Наружное оборудование следует устанавливать в соответствии с инструкциями его производителя. Классификация корпуса сама по себе не гарантирует, что установка останется безопасной, если кабельные вводы, уплотнения, заземление или методы установки не подходят.
7. Умные и традиционные контроллеры орошения
Традиционные контроллеры орошения остаются полезными для простых установок. Интеллектуальные контроллеры становятся более ценными, когда проект требует гибкого планирования, принятия решений на основе датчиков, удаленного доступа или подробной оперативной информации.
| Коэффициент сравнения | Традиционный контроллер | Умный блок управления ирригацией |
|---|---|---|
| Планирование | Обычно основано на заранее заданных временных программах. | Можно комбинировать расписания с входными данными датчиков и настраиваемыми правилами. |
| Экологическая реакция | Часто требует ручной настройки. | Может реагировать на совместимые данные о влажности, дожде или погоде. |
| Удаленный доступ | Обычно ограничено, если не установлено дополнительное оборудование. | Доступно на поддерживаемых подключенных моделях. |
| Видимость неисправностей | Можно полагаться на ручную проверку. | Может выдавать оповещения при настройке подходящих датчиков и функций мониторинга. |
| Первоначальные инвестиции | Часто ниже для базовых установок. | Может быть выше из-за дополнительных функций управления и связи. |
| Сложность системы | Как правило, проще в установке и эксплуатации. | Может потребоваться настройка, совместимые датчики и настройка сети. |
Лучший вариант зависит от размера участка, затрат на воду, наличия рабочей силы, условий эксплуатации и ожидаемой окупаемости инвестиций. Небольшому саду может потребоваться только базовый таймер, тогда как многозонная ферма может значительно выиграть от расширенного контроля и мониторинга.
8. Как выбрать правильный интеллектуальный блок управления ирригацией
Надежное решение о покупке начинается с самой ирригационной системы. Определите требования проекта, прежде чем сравнивать характеристики оборудования или запрашивать расценки.
Шаг 1: Определите количество зон
Подсчитайте клапаны или ирригационные контуры, требующие независимого контроля. Учитывайте будущее расширение, запасные выходы и то, должны ли зоны работать одновременно или последовательно.
Шаг 2. Подтвердите электрические требования
Определите напряжение питания, управляющее напряжение, выходной ток, характеристики клапана, номинальные характеристики насоса и пусковой ток, где это применимо. Для насосов и других мощных нагрузок может потребоваться специальное оборудование для управления двигателем, а не прямое подключение к обычным выходам контроллера.
Шаг 3. Определите необходимые датчики
Решите, нужны ли проекту измерение влажности почвы, обнаружение дождя, мониторинг расхода, мониторинг давления или входные данные об уровне резервуара. Подтвердите типы сигналов, рабочие диапазоны, требования к проводке и совместимость с контроллером.
Шаг 4. Оцените возможность подключения
Для удаленных объектов проверьте, подходит ли Wi-Fi, Ethernet, сотовая связь или другой поддерживаемый метод. Подтвердите покрытие сети, требования к данным, условия удаленного доступа и что произойдет, если соединение будет прервано.
Шаг 5: Проверьте условия окружающей среды
Оцените воздействие дождя, прямых солнечных лучей, пыли, высоких температур, вибрации и агрессивных веществ. Выберите подходящий корпус и расположение компонентов для конкретной среды установки.
Шаг 6. Проверьте интеграцию и поддержку
Убедитесь в совместимости с существующими клапанами, насосами, датчиками, системами контроля и любыми необходимыми протоколами связи. Спросите о схемах подключения, документации по конфигурации, запасных частях, технической поддержке и требованиях к техническому обслуживанию.
Шаг 7. Сравните общие эксплуатационные расходы
Учитывайте не только цену покупки, но и установку, датчики, услуги связи, энергопотребление, техническое обслуживание, обучение и потенциальную экономию воды. Более высокие первоначальные инвестиции могут быть оправданы, если они направлены на решение измеримой эксплуатационной проблемы.
- Количество оросительных зон и требования к расширению.
- Электропитание, выходные параметры и требования к управлению насосом.
- Типы датчиков и совместимость сигналов.
- Защита корпуса и диапазон рабочих температур.
- Методы связи и потребности в удаленном мониторинге.
- Монтажные чертежи, техническая документация и поддержка.
- Бюджет, затраты на обслуживание и ожидаемые показатели эффективности.
9. Установка и системная интеграция
Даже хорошо спроектированный контроллер может работать плохо, если он установлен неправильно или настроен без учета гидравлической системы. Планирование установки должно охватывать электробезопасность, подачу воды, размещение датчиков и функциональные испытания.
Выберите подходящее место для установки
Разместите корпус в таком месте, где к нему будет обеспечен безопасный доступ для осмотра и обслуживания. Избегайте ненужного воздействия стоячей воды, чрезмерного нагрева, механических повреждений и условий, выходящих за пределы указанных рабочих пределов оборудования.
Проверка электрической и гидравлической совместимости.
Перед подключением клапанов, насосов и датчиков проверьте схему подключения контроллера. Проверьте номиналы источника питания, заземление, защиту от перегрузки по току, размер кабеля и подходящую изоляцию. Убедитесь, что размер труб, доступное давление воды, производительность насоса и характеристики расхода клапана соответствуют потребностям каждой зоны орошения.
Настройка датчиков и логики управления
Установите датчики влажности в репрезентативных местах и на глубине, подходящей для управляемой корневой зоны. Неправильное размещение или плохая калибровка могут привести к ошибочным показаниям. Установите графики и пороги орошения в соответствии с состоянием почвы, требованиями растений и местной практикой эксплуатации.
Тест перед полной эксплуатацией
Проверьте каждый выход, клапан, вход датчика, блокировку насоса, сигнализацию и функцию связи индивидуально. Проверьте, нет ли утечек и неожиданного потока воды. Убедитесь, что система соответствующим образом реагирует на моделируемые неисправности, если доступны безопасные процедуры тестирования.
Электрический монтаж и работы с насосами должны выполняться персоналом, имеющим соответствующую квалификацию, в соответствии с местными нормами и инструкциями производителя.
10. Техническое обслуживание и устранение неисправностей
Регулярное техническое обслуживание помогает поддерживать надежность систем управления орошением в любое время года. График технического обслуживания должен отражать рабочую среду, характеристики оборудования, качество воды и частоту использования.
| Проблема | Возможная причина | Рекомендуемая проверка |
|---|---|---|
| Клапан не активируется | Проблема с питанием, неисправность проводки, поврежденная катушка или неправильная программа. | Проверьте состояние контроллера, выходные сигналы, проводку и характеристики клапана. |
| Насос не запускается | Состояние блокировки, отключение по перегрузке, проблема с проводкой управления или неисправность насоса. | Просмотрите сигналы тревоги и логику управления, а затем безопасно проверьте цепь управления насосом. |
| Полив происходит в неподходящее время | Неправильное расписание, настройка часового пояса или ошибка конфигурации. | Просмотрите часы, настройки программы и правила, основанные на датчиках. |
| Удаленное соединение потеряно | Слабый сигнал, сбой в сети, перебой в подаче электроэнергии или настройки связи. | Проверьте работу локального контроллера, покрытие сети и состояние подключения. |
| Неожиданный расход воды | Утечка, заклинивание клапана, неправильная конфигурация потока или неисправный датчик. | Осмотрите оросительную сеть и сравните показания расхода с ожидаемой работой. |
| Недостоверные показания датчиков | Неправильное размещение, поврежденная проводка, отклонение калибровки или неисправность датчика. | Проверьте датчик, проводку, место установки и требования к калибровке. |
Рекомендуемая процедура технического обслуживания
- Регулярно:Просмотрите сигналы тревоги, графики полива, видимые утечки и ненормальное поведение системы.
- Периодически:Осмотрите кабельные вводы, уплотнения корпуса, соединения датчиков, работу клапана и монтажное оборудование.
- Сезонно:Корректируйте программы орошения с учетом изменения погоды, роста растений и доступности воды.
- Как указано:Проверьте защитные устройства, проверьте калибровку датчиков, проверьте электрические соединения и создайте резервные копии конфигураций контроллера.
Прежде чем открывать электрический шкаф, отключите источник питания и соблюдайте соответствующие процедуры безопасности. Не обходите защитные устройства для продолжения орошения.
11. Будущее интеллектуальной ирригации
Ирригационные технологии развиваются в направлении улучшения связи, более точного мониторинга и управления, основанного на данных. Эти разработки могут помочь операторам реагировать на меняющиеся условия окружающей среды и управлять более крупными установками с меньшим ручным вмешательством.
Сенсорная автоматизация
Улучшения в датчиках влажности почвы, расхода, давления и окружающей среды могут предоставить более полезную информацию о производительности орошения. При правильной калибровке и интеграции эти входы могут обеспечить более точные решения по управлению.
Удаленный мониторинг и подключенное оборудование
Контроллеры, подключенные к сети, могут помочь менеджерам контролировать рабочее состояние на нескольких объектах. Удаленный доступ может упростить обновление расписания, координацию технического обслуживания и выявление ненормальных рабочих условий при условии надлежащего обеспечения связи и кибербезопасности.
Планирование водных ресурсов с использованием данных
Исторические записи полива и информация о погоде могут помочь операторам определить тенденции и уточнить программы полива. Более продвинутые системы могут применять модели прогнозирования, но их полезность зависит от надежных данных, подходящей конфигурации и постоянной проверки.
Модульные и масштабируемые системы управления
По мере расширения ферм и ландшафтных проектов модульные конструкции могут упростить добавление зон управления, интерфейсов датчиков и функций связи. Покупатели должны подтвердить, что возможности расширения поддерживаются аппаратным и программным обеспечением контроллера, а не предполагать, что каждая система имеет возможность расширения.
Долгосрочная ценность интеллектуального блока управления поливом заключается в сочетании подходящего оборудования с продуманным планированием полива, точными измерениями и постоянным обслуживанием. Технология работает лучше всего, когда она решает четко определенную операционную задачу.
12. Часто задаваемые вопросы
Вопрос 1: Какова основная цель интеллектуального блока управления ирригацией?
Его основная цель — автоматизировать и координировать ирригационное оборудование, включая клапаны и совместимые насосы. В зависимости от своих функций он может управлять расписаниями, получать сигналы датчиков, контролировать состояние системы и поддерживать удаленное управление.
Вопрос 2. Может ли интеллектуальный контроллер полива снизить потребление воды?
Это может помочь сократить ненужный полив за счет улучшения графиков и использования информации от датчиков. Фактическая экономия зависит от исходного метода орошения, климата, почвы, требований к культурам, конструкции системы и того, насколько хорошо настроен контроллер.
В3: Может ли интеллектуальный блок управления ирригацией работать с существующим ирригационным оборудованием?
Во многих случаях да. Необходимо проверить совместимость по напряжению клапана, электрическим выходным характеристикам, типам сигналов датчиков, требованиям к управлению насосом, интерфейсам связи и существующему гидравлическому оборудованию. Могут потребоваться дополнительные интерфейсные модули.
Вопрос 4: Каждый ли интеллектуальный блок управления поливом поддерживает удаленный мониторинг?
Нет. Для удаленного мониторинга требуется совместимое коммуникационное оборудование и программное обеспечение, а также подходящее сетевое подключение. Покупатели должны подтвердить поддерживаемые варианты подключения, функции удаленного доступа и любые текущие требования к обслуживанию.
В5: Какой уровень защиты корпуса мне выбрать?
Соответствующий уровень защиты зависит от воздействия дождя, пыли, влажности, процессов очистки и других условий окружающей среды. Прежде чем сделать выбор, ознакомьтесь со степенью защиты IP оборудования, требованиями к установке, кабельными вводами и применимыми местными стандартами.
В6: Подходит ли интеллектуальный контроллер для небольших садов?
Да, при условии, что его характеристики и стоимость соответствуют приложению. Простого контроллера может быть достаточно для небольшого сада со стабильными потребностями в поливе, а интеллектуальная модель может быть полезна, когда требуется измерение влажности, регулировка дождя или дистанционное управление.
В7: Как часто следует обслуживать блок управления поливом?
Частота проверок зависит от условий эксплуатации и рекомендаций производителя. Операторы должны регулярно проверять сигналы тревоги, периодически проверять корпус и проводку, проверять работу датчиков и корректировать графики по мере изменения сезонных условий.
В8: Какую информацию я должен предоставить при запросе предложения?
Укажите количество зон орошения, напряжение питания, характеристики клапанов и насосов, необходимые входы датчиков, предпочтения в области связи, условия установки, ожидаемый уровень защиты и любые требования к интеграции. Схема подключения или компоновка системы могут помочь поставщику более точно оценить проект.
Вопрос 9: Можно ли настроить интеллектуальный блок управления поливом для конкретного проекта?
Возможно изготовление по индивидуальному заказу в зависимости от технических возможностей поставщика и ассортимента продукции. Типичные требования проекта включают количество входов и выходов, размеры корпуса, защитные компоненты, интерфейсы связи и логику управления. Перед размещением заказа подтвердите техническую осуществимость и применимые требования к сертификации.
Найдите правильное решение для интеллектуального управления ирригацией
Надежная автоматизация орошения начинается с понимания потребностей вашего участка в воде, электрической конфигурации, условий окружающей среды и долгосрочных эксплуатационных целей. Выбор подходящего блока управления может помочь упростить управление орошением, улучшить операционную прозрачность и способствовать более ответственному использованию воды.
Чжэцзян Csivei Automation Co., Ltd.— это компания, к которой следует обращаться при обсуждении требований проекта, связанного с автоматизацией. Поделитесь подробностями вашего приложения, спецификациями управления и потребностями в интеграции, чтобы помочь найти подходящее решение.
Ищете решение для управления сельскохозяйственным, тепличным, ландшафтным или другим ирригационным проектом? Пожалуйстасвязаться с намичтобы обсудить ваши требования и изучить доступные варианты.
