Насос с частотным приводом, 15 л.с., 11 кВт, ЧРП

Ключевые особенности включают высокую перегрузочную способность, встроенный реактор постоянного тока для подавления гармоник, несколько интерфейсов связи и настраиваемое расширение ввода-вывода. Прочный корпус с усиленной системой охлаждения обеспечивает надежную работу в высокотемпературных промышленных условиях.

Сочетая возможности энергосбережения с интеллектуальными функциями защиты, насос с частотным приводом CSIVEI 15 л.

Основные параметры и характеристики

Типичные применения

Насос с частотным приводом CSIVEI 15 л.с., 11 кВт, с частотным приводом и частотным приводом обеспечивает надежную работу тяжелого промышленного оборудования, требующего непрерывной работы:

●  Большие насосы – магистральные насосы водоснабжения, промышленные охлаждающие насосы.

●  Промышленные вентиляторы – шахтная вентиляция, вентиляторы цементных заводов, пылесборники.

●  Компрессоры – большие воздушные компрессоры, азотные компрессоры.

●  Смесители – бетоносмесители, химические реакторы, целлюлозосмесители.

●  Центрифуги – центрифуги для сахара, центрифуги для масла, декантеры.

Благодаря усиленному охлаждению и функциям подавления гармоник он обеспечивает надежную работу в суровых условиях.

Надежная защита и надежность

Серия CSIVEI VFD, созданная для работы в сложных промышленных условиях, включает в себя несколько механизмов защиты, обеспечивающих непрерывную работу и увеличенный срок службы.

Комплексная защита двигателя. Встроенная защита включает в себя защиту от повышенного напряжения, пониженного напряжения, перегрузки по току, перегрева, потери фазы и короткого замыкания. Привод автоматически отключается или ограничивает выходную мощность, чтобы предотвратить повреждение как привода, так и подключенного двигателя.

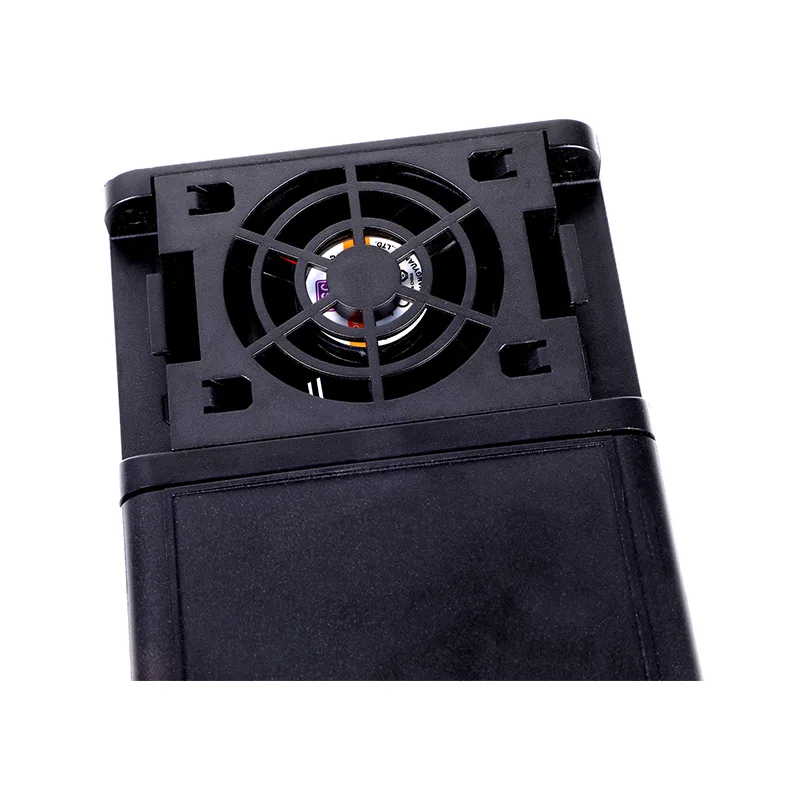

Управление температурным режимом — интеллектуальное управление вентилятором регулирует охлаждение в зависимости от внутренней температуры и условий нагрузки, сводя к минимуму шум и продлевая срок службы вентилятора. Модели высокой мощности имеют усиленную конструкцию радиатора для улучшенного рассеивания тепла.

Защита окружающей среды – стандартный корпус IP20, подходящий для установки на панели управления. Доступны дополнительные корпуса IP40/IP54/IP66 для применения в пыльных, влажных или промывных средах. Конформное покрытие печатных плат обеспечивает дополнительную защиту от влаги и загрязнений.

Встроенный фильтр ЭМС. Некоторые модели включают встроенный фильтр электромагнитной совместимости, упрощающий соответствие стандартам CE и другим стандартам ЭМС и снижающий затраты на установку.

Часто задаваемые вопросы

В чем разница между управлением V/F и векторным управлением?

Управление V/F сохраняет фиксированное соотношение напряжения и частоты. Это подходит для вентиляторов, насосов и других устройств общего назначения, где точный контроль скорости не имеет решающего значения. Векторное управление разделяет поток и крутящий момент, поэтому вы можете управлять ими независимо, что обеспечивает более высокий пусковой момент (до 150 % при 0,5 Гц) и лучшую точность скорости. Безсенсорный вектор не требует кодировщика; вектор с обратной связью делает это, и это увеличивает точность скорости до 0,1%. Большинство приводов CSIVEI поддерживают оба варианта, поэтому вы можете выбрать тот, который подходит для вашего приложения.

Как мне выбрать правильный преобразователь частоты для моего двигателя?

Несколько вещей, которые следует учитывать:

●  Мощность двигателя. Частотно-регулируемый привод должен соответствовать номиналу двигателя или быть немного больше него.

●  Входное напряжение — однофазное 230 В или трехфазное 400 В. Убедитесь, что оно соответствует вашей сети.

● Тип нагрузки — для нагрузок с постоянным крутящим моментом, таких как конвейеры или экструдеры, обычно требуется преобразователь частоты, рассчитанный на 100–120 % мощности двигателя. Нагрузки с переменным крутящим моментом, такие как вентиляторы и насосы, часто могут использовать частотно-регулируемый привод, соответствующий мощности двигателя, плюс вы получаете экономию энергии.

●  Окружающая среда — для пыльных, влажных или открытых мест выберите более высокий класс IP (IP40, IP54, IP66) или поместите диск в защищенный корпус.

●  Связь — если вам нужно связаться с ПЛК или SCADA, убедитесь, что привод поддерживает ваш протокол (Modbus RTU является стандартным; Profibus, Ethernet/IP и т. д. являются дополнительными).

●  CSIVEI также предлагает инструмент для определения размера и техническую поддержку, если вам нужно второе мнение.

Могу ли я использовать однофазный входной преобразователь частоты с трехфазным двигателем?

Да. Однофазные приводы CSIVEI на 230 В подают однофазную входную и трехфазную мощность на двигатель. Это обычная установка, когда доступно только однофазное питание, но вам нужна эффективность и надежность трехфазного двигателя. Просто убедитесь, что напряжение двигателя соответствует выходному значению привода — трехфазное напряжение 230 В.

Нужен ли мне внешний тормозной резистор?

Это зависит. Если вам нужно быстрое замедление или груз имеет высокую инерцию (например, центрифуги, краны, подъемники или намоточные машины), тогда да, он вам понадобится. В приводах с внутренним тормозным блоком резистор используется для рекуперации энергии, чтобы избежать сбоев из-за перенапряжения и сократить время остановки. Для вентиляторов и насосов с более медленным замедлением обычно это можно пропустить.

Какие протоколы связи поддерживаются?

Все приводы CSIVEI в стандартной комплектации поставляются с Modbus RTU через RS485. Доступны дополнительные модули для Profibus DP, Profinet, Ethernet/IP, CANopen и DeviceNet. Они позволяют интегрироваться с основными системами ПЛК и SCADA для удаленного мониторинга, изменения параметров и централизованного управления.

Как настроить диск в первый раз?

В приводах CSIVEI имеется мастер быстрого запуска, который за несколько минут проведет вас через все необходимое:

Введите данные паспортной таблички двигателя (мощность, напряжение, ток, частота, частота вращения), выберите прикладной макрос (Вентилятор/Насос, Конвейер, Постоянный крутящий момент), установите время разгона и торможения, выберите источник частоты (клавиатура, аналоговый вход, связь) и запустите автонастройку для оптимизации управления двигателем. В руководстве есть все подробности, а клавиатура является съемной, поэтому при необходимости вы можете управлять ею удаленно.

Какая защита встроена в привод?

Приводы CSIVEI оснащены надежным набором защит: от повышенного напряжения, пониженного напряжения, перегрузки по току, короткого замыкания, перегрева (радиатора), потери фазы на входе или выходе и перегрузки двигателя (электронная тепловая перегрузка, I²t). Они помогают поддерживать надежную работу и продлевают срок службы оборудования.

Могу ли я управлять несколькими двигателями от одного VFD?

Да, вы можете запускать несколько двигателей параллельно от одного привода при условии, что: общее потребление тока остается в пределах выходного номинала привода, каждый двигатель имеет собственную защиту от тепловой перегрузки и вы используете управление напряжением/частотой (векторное управление не рекомендуется для установок с несколькими двигателями). Это характерно для вентиляторных групп, секций конвейеров или насосных станций, где двигатели работают вместе с одинаковой скоростью.

Как устранить распространенные неисправности?

Привод отображает коды неисправностей на клавиатуре для быстрой диагностики:

●  OC (перегрузка по току) — проверьте наличие коротких замыканий, проблем с обмоткой двигателя или слишком короткого времени разгона.

● OV (перенапряжение) – проверьте тормозной резистор (если он используется) или слишком короткое время торможения.

●  УФ (пониженное напряжение) — проверьте входную мощность и проводку.

●  OH (перегрев) — проверьте охлаждающий вентилятор, температуру окружающей среды и монтажный зазор.

●  OL (перегрузка) — проверьте нагрузку двигателя, увеличьте время разгона или рассмотрите возможность увеличения мощности привода.

В руководстве есть полная таблица кодов неисправностей с подробными инструкциями. Если что-то по-прежнему не так, техническая поддержка CSIVEI может помочь.

Как VFD экономит энергию?

Для нагрузок с переменным крутящим моментом, таких как вентиляторы и насосы, мощность подчиняется законам сродства — она пропорциональна кубу скорости. Снижение скорости на 20% снижает потребление энергии примерно на 50%. Функция автоматической оптимизации энергопотребления (AEO) снижает напряжение в соответствии с фактической нагрузкой, что обеспечивает дополнительную экономию. Режим сна также отключает двигатель в периоды низкой нагрузки, устраняя потребление энергии на холостом ходу.

Каков типичный срок службы частотно-регулируемого привода и как его обслуживать?

При правильной установке и условиях ЧРП может прослужить 10–15 лет. Основное обслуживание: поддерживайте корпус в чистоте — скопление пыли снижает эффективность охлаждения; проверьте вентиляторы охлаждения (обычно служат 3–7 лет; замените, если они шумят или вышли из строя); проверьте конденсаторы шины постоянного тока — они стареют со временем и температурой — если привод хранился более двух лет, замените крышки перед включением питания; следить за температурой окружающей среды; время от времени выполнять резервное копирование параметров на клавиатуру или внешнее хранилище. Быстрая проверка каждые 6–12 месяцев помогает избежать неожиданностей.

Могу ли я использовать VFD на открытом воздухе или в условиях затопления?

Стандартные приводы IP20 должны находиться в чистой и сухой панели. Для использования на открытом воздухе или в суровых условиях CSIVEI предлагает более высокие степени IP:

● IP40 – подходит для пыльных мест, таких как текстильные фабрики или деревообрабатывающие предприятия.

●  IP54/IP55 – пыленепроницаемость и брызгозащищенность; работы для наружных ограждений и моечных зон

●  IP66 – полностью пыленепроницаемый и выдерживает мощные водяные струи; подходит для пищевой промышленности, автомоек или использования на открытом воздухе без дополнительных корпусов

●  При наличии агрессивных газов рекомендуется нанести на печатную плату защитное покрытие.

Предоставляется ли VFD гарантия и техническая поддержка?

Да. На накопители CSIVEI распространяется стандартная гарантия сроком 18 месяцев с даты изготовления (или 12 месяцев с момента установки, в зависимости от того, что наступит позже). Для критически важных приложений доступны варианты расширенной гарантии. Глобальная техническая поддержка доступна по электронной почте, телефону и онлайн-ресурсам — все руководства пользователя, руководства по применению и программное обеспечение для настройки включены.

Пример клиента: промышленный вентилятор

Предприятию по производству мебели требовалось точное регулирование воздушного потока для системы пылеулавливания. Постоянная работа вентиляторов на полной скорости была неэффективной и создавала чрезмерный шум.

Решение: ЧРП CSIVEI мощностью 18–30 кВт был установлен на главном вытяжном вентиляторе с датчиком давления, контролирующим давление в воздуховоде для регулирования скорости вентилятора.

Результаты:

●  Скорость вентилятора автоматически регулируется в соответствии с требованиями по сбору пыли.

●  Экономия энергии 45 % при частичной нагрузке.

●  Уровень шума снижен на 12 дБ, что улучшает условия труда.

●  Уменьшение механического износа подшипников и ремней вентилятора.

●  Теперь система соответствует требованиям как по экологическим нормам, так и по операционной эффективности.
