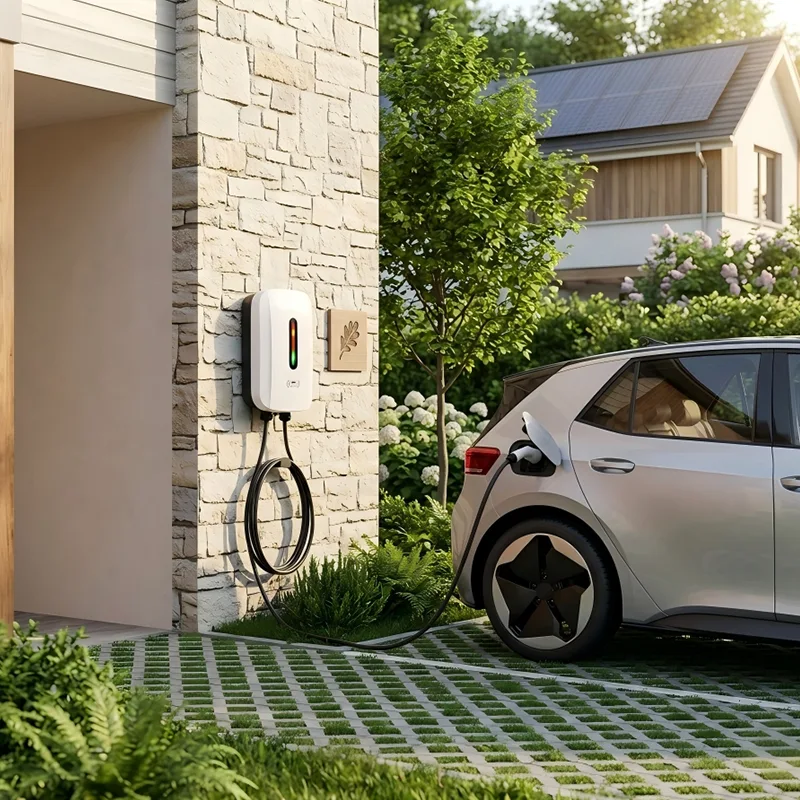

Настенная зарядная станция переменного тока с одним пистолетом, 3,5 кВт

Настенная зарядная станция переменного тока с одним пистолетом заводского качества CSIVEI мощностью 3,5 кВт доступна с номинальной мощностью 3,5 кВт, 11 кВт и 22 кВт, охватывая все распространенные однофазные и трехфазные конфигурации питания. Его отдельно стоящая конструкция устраняет необходимость в стене или монтажной конструкции, что позволяет гибко размещать его на открытых автостоянках, подъездах к жилым домам или по периметру парковочных мест.

Прочный корпус из оцинкованной стали имеет класс защиты IP55 и ударопрочность IK10, что обеспечивает долговременную надежность при эксплуатации на открытом воздухе при температуре от -30°C до +55°C. 4,3-дюймовый светодиодный дисплей или дополнительный сенсорный экран отображают состояние зарядки, а RFID и аутентификация на основе приложений гарантируют, что только авторизованные пользователи могут начать сеанс. Возможность подключения OCPP 1.6J обеспечивает плавную интеграцию с серверами сети зарядки для удаленного мониторинга, выставления счетов и управления энергопотреблением.

Комплексные функции безопасности включают в себя защиту от остаточного тока типа A + 6 мА, защиту от перегрузки по току и перенапряжения, обнаружение утечки на землю и кнопку аварийной остановки. Встроенный чехол для кабеля удерживает зарядный кабель над землей, а конструкция кобуры, обращенной вперед, облегчает подключение пользователей. С акцентом на низкую совокупную стоимость владения, настенная зарядная станция переменного тока с одним пистолетом мощностью 3,5 кВт обеспечивает надежную зарядку в ночное время и на рабочем месте без сложной инфраструктуры.

Применение продукта

Там, где транспортные средства паркуются в течение длительного времени и экономическая эффективность имеет первостепенное значение, настенная зарядная станция переменного тока с одним пистолетом мощностью 3,5 кВт обеспечивает надежную, отдельно стоящую зарядную точку, не требующую опоры на стену, — идеальное решение для открытых парковок, жилых комплексов и парковок для сотрудников.

Жилые комплексы и жилые комплексы

Для многоквартирных домов, предлагающих выделенную парковку для электромобилей, напольное зарядное устройство переменного тока позволяет избежать необходимости устанавливать оборудование на фасадах зданий. Его можно разместить во главе выделенного жильцу отсека и подключить непосредственно к распределительному щиту здания. RFID-доступ гарантирует, что только авторизованные жильцы могут взимать плату, а серверная часть OCPP позволяет индивидуально выставлять счета за каждую квартиру. Его бесшумная работа и тонкий профиль органично вписываются в открытые парковочные места, не мешая жильцам.

Парковки на рабочих местах и ​​для сотрудников

Офисы, бизнес-парки и промышленные объекты все чаще предоставляют зарядку электромобилей в качестве преимущества для сотрудников. Напольные зарядные устройства переменного тока с одним пистолетом можно устанавливать рядами на открытых парковках, обслуживая одно транспортное средство на отведенное место. Сотрудники подключаются к сети в начале рабочего дня и к полудню возвращаются к полностью заряженному автомобилю. Платформа OCPP позволяет менеджерам объектов отслеживать использование, устанавливать цены в зависимости от времени суток и управлять потреблением энергии на нескольких объектах. Зарядные устройства не зависят от стены и могут быть оптимально расположены в центре парковочных мест.

Отели, курорты и места отдыха

Гостям, остающимся на ночь, необходима надежная и безопасная зарядка, которая вписывается в ландшафт объекта размещения. Напольные зарядные устройства переменного тока можно размещать на гостевых парковках, не опираясь на стены здания, сохраняя архитектурную эстетику. Активация RFID или QR-кода обеспечивает превосходное обслуживание гостей, в то время как отель может по желанию взимать плату или предлагать бесплатную оплату в качестве привилегии лояльности. Прочный корпус выдерживает воздействие солнца, дождя и прибрежного воздуха и требует минимального обслуживания.

Автопарк и депо совместного использования автомобилей

Операторы автопарков с легковыми электромобилями или легкими коммерческими автомобилями часто предпочитают зарядку переменным током в ночное время из-за ее простоты и низких затрат на инфраструктуру. Стационарное зарядное устройство с одним пистолетом на закрепленном парковочном месте позволяет индивидуально распределять транспортные средства и осуществлять последовательную зарядку с помощью запланированных внутренних элементов управления. Прочная конструкция выдерживает ежедневные удары в результате эксплуатации автопарка, а дистанционная диагностика позволяет снизить затраты на техническое обслуживание.

Общественная уличная и муниципальная парковка

Города, развертывающие уличную зарядку электромобилей в жилых районах или на общественных автостоянках, получают выгоду от компактного, отдельно стоящего зарядного устройства переменного тока, которое не требует установки на существующую уличную мебель. Конфигурация с одним пистолетом соответствует одному отсеку на пост, что упрощает выполнение требований и оплату. Благодаря подключению OCPP муниципалитеты могут интегрировать зарядные устройства в общегородские платежные платформы и удаленно управлять тарифами.

Техническое погружение

Настенная зарядная станция переменного тока с одним пистолетом мощностью 3,5 кВт объединяет сложную систему управления и безопасности в тонкий отдельно стоящий корпус, обеспечивая надежную зарядку переменным током, которую легко развернуть и легко обслуживать.

Умный контроллер зарядки

В основе зарядного устройства лежит высокопроизводительный микроконтроллер, который управляет всем сеансом зарядки в соответствии со стандартом IEC 61851-1 и соответствующими региональными стандартами. Он постоянно контролирует сигнал Control Pilot (CP) для связи со встроенным зарядным устройством автомобиля, динамически регулируя максимально доступный ток. Для установок с несколькими зарядными устройствами дополнительный локальный модуль управления нагрузкой может балансировать мощность между несколькими устройствами, предотвращая перегрузки на уровне объекта и сводя к минимуму плату за потребление.

Электрическая защита и безопасность

Зарядное устройство включает в себя комплексный пакет электробезопасности. Устройство защитного отключения типа А в сочетании с чувствительным к постоянному току 6 мА детектором (в соответствии с IEC 62955) обеспечивает защиту от токов утечки на землю переменного и постоянного тока, что критически важно для современных электромобилей. Защита от перегрузки по току, повышенного напряжения, пониженного напряжения и защиты от перенапряжения встроены в стандартную комплектацию. В случае неисправности специальное реле с электроприводом отключает питание в течение миллисекунд, а кнопка аварийной остановки обеспечивает ручное отключение. Корпус соединен с надежной точкой заземления, а все части, находящиеся под напряжением, изолированы усиленной изоляцией.

Прочная конструкция, готовая к использованию на открытом воздухе

Корпус изготовлен из оцинкованной стали с порошковым покрытием, устойчивым к ультрафиолетовому излучению, что обеспечивает степень защиты IP55 от пыли и водяных струй и устойчивость к механическим ударам IK10. Напольная колонна крепится с помощью сверхпрочной опорной плиты к бетонной подушке или мощеной поверхности, при этом ввод кабеля возможен снизу или сзади. Внутренние компоненты имеют защитное покрытие для защиты от влаги и конденсата. Сливная пробка с фильтром предотвращает скопление воды внутри колонки, а дверца герметизирована непрерывной компрессионной прокладкой.

Пользовательский интерфейс и возможности подключения

4,3-дюймовый светодиодный дисплей в реальном времени отображает состояние зарядки, подаваемую энергию и любые сообщения о неисправностях. Встроенный RFID-считыватель поддерживает карты ISO 14443 A/B, а дополнительные модули Bluetooth или 4G/Wi-Fi обеспечивают взаимодействие с приложениями для смартфонов. OCPP 1.6J (с возможностью обновления до 2.0.1) обеспечивает интеграцию со всеми основными серверными платформами, предоставляя такие функции, как удаленный запуск/останов, отчеты о транзакциях, беспроводные обновления встроенного ПО и анализ энергопотребления. В автономном режиме зарядное устройство может кэшировать транзакции локально и загружать их при восстановлении подключения.

Прокладка кабелей и эргономика

Разъем типа 2 с 5-метровым кабелем входит в стандартную комплектацию, а для некоторых рынков можно приобрести дополнительный разъем типа 1. Встроенный чехол для кабеля удерживает кабель над землей, когда он не используется, предотвращая его повреждение и опасность спотыкания. Док-станция с разъемом расположена на удобной высоте, а конструкция Plug-and-Play не требует обучения пользователя.

Готово к управлению энергопотреблением

Зарядное устройство поддерживает связь Modbus RTU/TCP для взаимодействия с системами управления энергопотреблением здания или возобновляемыми источниками генерации. Дополнительный интеллектуальный счетчик энергии может быть установлен для мониторинга потребления на уровне объекта, обеспечивая динамическую балансировку нагрузки и интеграцию с солнечными фотоэлектрическими системами или системами хранения аккумуляторов. Это защищает установку в будущем от роста затрат на электроэнергию и ограничений сети.

Часто задаваемые вопросы

Вопрос 1: Можно ли установить настенную зарядную станцию ​​переменного тока с одним пистолетом мощностью 3,5 кВт на открытом воздухе без какого-либо укрытия?

Абсолютно. Корпус имеет степень защиты IP55 для использования на открытом воздухе и защищает от дождя, пыли и водяных струй. Он надежно работает при температуре от -30°С до +55°С. Герметичная конструкция и защитное покрытие обеспечивают долгий срок службы даже в прибрежных зонах или в условиях повышенной влажности. Никакого дополнительного навеса не требуется.

В2: Нужна ли мне стена для установки этого зарядного устройства?

Нет. Конструкция напольной подставки означает, что зарядное устройство является самонесущим. Он крепится на плоскую бетонную площадку или мощеную поверхность с помощью четырех анкерных болтов. Это делает его идеальным для открытых парковок, подъездных путей к жилым домам или в любых местах без подходящих стен.

Вопрос 3. Как пользователи могут начать сеанс зарядки и оплатить?

Пользователи могут аутентифицироваться с помощью RFID-карты, приложения для смартфона (через Bluetooth или облако) или с помощью функции «подключи и заряжай» для частных установок. Зарядное устройство поддерживает OCPP 1.6J, поэтому его можно интегрировать в любую платежную платформу, которая использует почасовую оплату, фиксированную плату за сеанс или повременные тарифы. Все данные транзакций сохраняются и могут быть экспортированы для отчетности.

В4: Могу ли я подключить это зарядное устройство к существующей системе управления зданием или солнечной системе?

Да. Через Modbus RTU/TCP зарядное устройство может взаимодействовать с системами управления энергопотреблением. Он поддерживает динамическую балансировку нагрузки при наличии нескольких зарядных устройств и может реагировать на сигналы солнечных инверторов или аккумуляторов, чтобы максимизировать собственное потребление и минимизировать потребление энергии в сети.

В5: Какие сертификаты безопасности имеет этот продукт?

Зарядное устройство соответствует международным стандартам, включая IEC 61851-1, IEC 62196, а также местным директивам по электромагнитной совместимости и безопасности. Наша фабрика сертифицирована по стандарту ISO 9001, и каждое изделие перед отправкой проходит полную проверку электробезопасности. CE, UKCA и другие региональные сертификаты доступны в зависимости от целевого рынка.

В6: Какое обслуживание требуется и насколько легко его обслуживать?

Плановое техническое обслуживание минимально: ежегодный визуальный осмотр, очистка воздушного фильтра (если он установлен), проверка состояния кабеля и разъема. Передняя дверца обеспечивает полный доступ к внутренним компонентам для любого обслуживания. Модульная конструкция позволяет быстро заменять ключевые детали, такие как контроллер, реле или модуль RFID, не снимая весь блок с основания.

Почему стоит выбрать настенную зарядную станцию ​​переменного тока с одним пистолетом мощностью 3,5 кВт?

Настенный дизайн сразу же оказался естественным. Каждое зарядное устройство будет размещено во главе одного выделенного парковочного места и подключено к ближайшему распределительному щиту. Никаких стен, никаких дополнительных столбов — только самостоятельный постамент. Конфигурация с одним пистолетом идеально соответствовала выделенному отсеку: одна машина на отсек, одно зарядное устройство на машину. Жители могли оставить свои автомобили включенными в сеть на ночь и полностью зарядиться к утру.

Возможность подключения зарядных устройств к протоколу OCPP позволила управляющей компании создать индивидуальные учетные записи пользователей для каждого жителя. Когда жилец использовал свою RFID-карту, счет за сеанс зарядки автоматически списывался на счет его квартиры по заранее согласованному тарифу. Это устранило необходимость в коммунальных платежных терминалах и обеспечило справедливость.

Поскольку настенные зарядные станции переменного тока с одним пистолетом мощностью 3,5 кВт можно устанавливать поэтапно, при разработке не пришлось инвестировать в огромную предварительную установку. На первом этапе они начали с 15 зарядных устройств, а затем добавили еще по мере того, как жители покупали электромобили. На каждом этапе просто заливали небольшой бетонный постамент, закрепляли опору болтами и подключали силовой кабель от ближайшего питающего столба.
