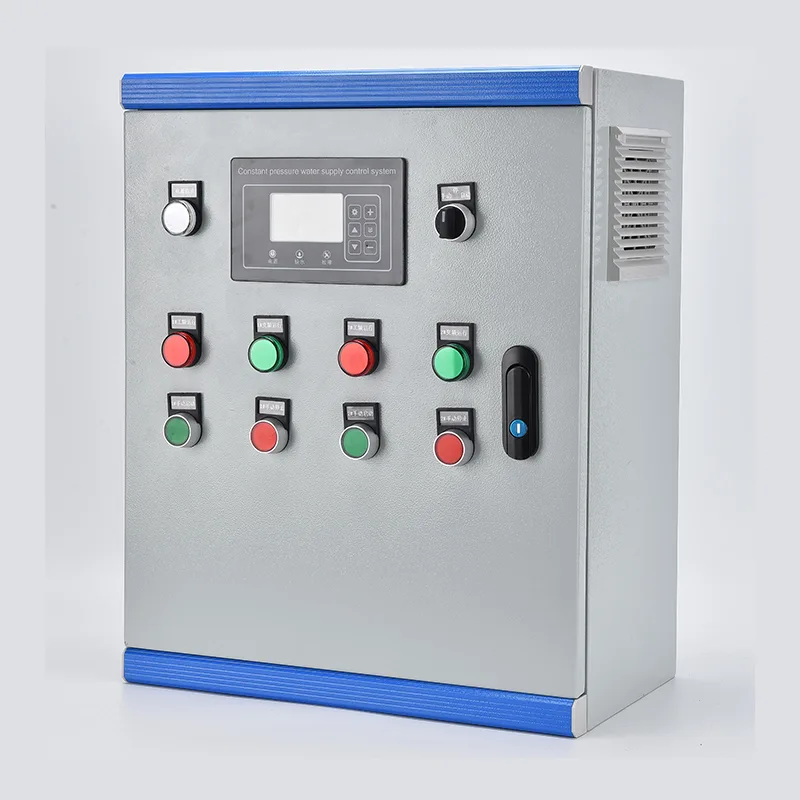

Шкаф управления водоснабжением постоянного давления

Шкаф управления подачей воды с постоянным давлением объединяет ЧРП, ПЛК или специальный контроллер насоса, входные автоматические выключатели, выходные контакторы для каждого насоса, управляющий трансформатор и интерфейс датчика давления в одном напольном корпусе. Номинальная мощность варьируется от 0,75 до 400 кВт при трехфазном напряжении 380–480 В. Датчик давления на главном коллекторе подает сигнал 4–20 мА на контроллер, который непрерывно сравнивает фактическое давление с заданным пользователем значением и регулирует выходную частоту ЧРП через контур ПИД для поддержания регулирования в пределах ±0,02 МПа. В системах с несколькими насосами ведущий насос работает под управлением ЧРП, а ведомые насосы запускаются последовательно или отключаются по мере изменения спроса. График ротации рабочих часов работает на всех насосах. Защита охватывает сухой ход, перегрузку, потерю фазы, короткое замыкание и избыточное давление. Установленный на двери сенсорный экран HMI отображает давление в системе, состояние насоса, частоту, журналы неисправностей и данные об энергопотреблении. Связь через Modbus RTU/TCP или дополнительный облачный шлюз 4G обеспечивает удаленный мониторинг и интеграцию SCADA. Корпус изготовлен из оцинкованной стали с порошковым покрытием, имеет класс защиты IP54 по стандарту или до IP65 для использования вне помещений.

Идеальные приложения

Там, где давление воды должно оставаться постоянным, несмотря на изменение спроса, шкаф управления подачей воды под постоянным давлением заменяет гравитационное хранилище и насос с фиксированной скоростью автоматическим управлением, реагирующим на потребность.

Муниципальные станции водоснабжения и повышения давления

Городские сети водоснабжения испытывают большие перепады давления между часами пик и ночными периодами маловодия. Шкаф поддерживает постоянное давление в определенных точках сети, регулируя скорость и ступенчатость насоса, устраняя провалы и скачки давления, которые создают нагрузку на соединения труб и вызывают жалобы на обслуживание. На насосных станциях, расположенных вдоль длинных магистралей, контур ПИД адаптируется к изменению давления на входе и переменному отбору на выходе.

Высотные жилые и коммерческие здания

Многоквартирные дома, гостиницы и офисные здания нуждаются в надежном давлении на верхние этажи. Шкаф постоянного давления с несколькими вертикальными многоступенчатыми насосами автоматически регулирует производительность в зависимости от занятости — ниже в полдень, выше в утренние и вечерние часы пик. Система устраняет необходимость в громоздких резервуарах на крыше, а также в их структурной нагрузке, риске легионеллы и требованиях к доступу для обслуживания.

Промышленные процессы и охлаждающая вода

Производственным предприятиям, предприятиям пищевой промышленности и электростанциям требуется технологическая вода под строго контролируемым давлением. Шкаф обеспечивает питание градирни, линии промывки, питание котла и контуры производственной воды с точностью регулирования, соответствующей технологическим потребностям. Управление на основе частотно-регулируемого привода исключает потери энергии и износ клапанов, связанные с дросселированием.

Сельскохозяйственное орошение

Крупномасштабные капельные, спринклерные и центрально-поворотные системы требуют переменного расхода при стабильном давлении в зонах поля с разными характеристиками излучателей. Шкаф поддерживает несколько конфигураций насосов, включая погружные скважинные и горизонтальные бустерные насосы, автоматически согласовывая производительность с количеством открытых зон орошения. Встроенная защита от сухого хода защищает насосы при изменении уровня исходной воды.

Сельское и общественное водоснабжение

Деревенские системы и отдаленные поселения получают выгоду от автоматического управления давлением, которое заменяет ручную работу насоса. Шкаф, оснащенный датчиком уровня в резервуаре-хранилище, автоматически запускается и останавливается, поддерживая уровень заполнения резервуара и обеспечивая при этом постоянное давление потребителям. Удаленный мониторинг через 4G позволяет одному оператору управлять несколькими разбросанными станциями с мобильного телефона или центральной SCADA.

Гостиницы, курорты и гостиничный бизнес

Курорты и развлекательные заведения с разбросанными по территории зданиями нуждаются в равномерном обеспечении номеров, кухонь, прачечных и ландшафтного дизайна. Шкаф управляет несколькими насосами для удовлетворения пиковой утренней и вечерней нагрузки, одновременно снижая энергопотребление в непиковые часы, при этом система в основном находится в спящем режиме в ночное время.

Техническое погружение

Шкаф управления подачей воды под постоянным давлением сочетает в себе управление скоростью с помощью частотно-регулируемого привода, управление работой насосов на основе ПЛК и комплексную защиту в одном корпусе заводской сборки, обеспечивая автономное управление давлением для установок с одним или несколькими насосами.

ПИД-регулирование давления с обратной связью

Датчик давления на главном коллекторе преобразует давление воды в аналоговый сигнал 4–20 мА. Контроллер использует цифровой ПИД-алгоритм: пропорциональное усиление определяет, насколько агрессивно система реагирует на отклонение давления, время интегрирования устраняет установившееся смещение, а демпфирование производной подавляет перерегулирование при внезапных изменениях расхода. Выход ПИД-регулятора напрямую устанавливает опорную частоту ЧРП, регулируя скорость насоса в соответствии с потребностями в реальном времени. Типичная точность регулирования находится в пределах ±0,02 МПа после настройки на конкретные характеристики системы — длину трубы, характеристику насоса и объем сосуда под давлением.

Логика секвенирования нескольких насосов

Когда потребность превышает мощность одного насоса с приводом от ЧРП, контроллер включает в работу дополнительные насосы. Ведущий насос работает под управлением ЧРП. Если он достигает максимальной частоты, а давление все еще падает ниже заданного значения, контроллер переводит этот насос в режим работы с фиксированной скоростью через обходной контактор и запускает ведомый насос под управлением ЧРП. Когда потребность падает и ЧРП достигает минимальной частоты с давлением выше заданного значения, ведомые насосы отключаются один за другим, а ведущий насос возвращается к управлению с переменной скоростью. Это гарантирует, что только один насос в любой момент времени будет работать с переменной скоростью, в то время как остальные будут работать с фиксированной скоростью, близкой к точке наилучшего КПД.

Ротация обязанностей и выравнивание

Чтобы равномерно распределить износ, контроллер меняет обозначение ведущего насоса на основе совокупного количества часов работы или количества пусков. Насос с наименьшим количеством часов становится следующим ведущим при запуске вращения, что происходит в условиях низкого расхода, чтобы избежать нарушения давления. Насос, отключенный для технического обслуживания, блокируется из вращения с помощью цифрового входа, а контроллер перераспределяет нагрузку между оставшимися насосами.

Управление сном, бодрствованием и низким потоком

В периоды нулевого спроса — например, ночью в коммерческих зданиях — ЧРП в конечном итоге достигает минимальной частоты, в то время как давление удерживается на заданном уровне. После настраиваемой задержки контроллер переходит в спящий режим и останавливает все насосы. Небольшой мембранный бак поддерживает давление в системе во время сна. Когда давление падает до порогового значения, контроллер перезапускает ведущий насос и увеличивает его для восстановления давления. Этот цикл предотвращает работу насосов при закрытом клапане в течение длительного времени, экономя энергию и защищая насос от перегрева.

Комплект защиты насоса

Контроллер обеспечивает защиту конкретного насоса, помимо стандартной защиты двигателя от перегрузки. Для обнаружения сухого хода используется либо цифровой вход датчика уровня в колодце, либо датчик пониженного тока двигателя. Расцепитель избыточного давления с автоматическим сбросом предотвращает повреждение трубопровода в случае внезапного закрытия клапана. Блокировка быстрого цикла ограничивает количество пусков в час для защиты обмоток двигателя. Потеря фазы и контроль последовательности фаз предотвращают механические повреждения в результате обратного вращения. Все события отключения имеют метку времени и сохраняются в журнале отказов с настраиваемым количеством попыток автоматического сброса, прежде чем блокировка потребует вмешательства оператора.

Архитектура привода ЧРП

ЧРП выбран для работы насоса с регулируемым крутящим моментом и номинальной перегрузкой 110 % в течение 60 секунд. Возможность запуска на ходу обеспечивает плавный перезапуск насоса с выбегом без отключения из-за перегрузки по току. Программирование пропуска частоты позволяет избежать полос механического резонанса. Автоматическая оптимизация энергопотребления снижает ток намагничивания двигателя при небольшой нагрузке, экономя дополнительную энергию, когда насос работает на скорости ниже полной. Встроенный дроссель звена постоянного тока и фильтр радиочастотных помех сводят к минимуму попадание гармонических токов в источник питания.

HMI и интерфейс оператора

Установленный на двери цветной сенсорный экран отображает давление и заданное значение в системе в режиме реального времени, состояние отдельных насосов, совокупные часы работы и количество пусков каждого насоса, активные сигналы тревоги с историей неисправностей и доступ к параметрам, защищенным паролем. Ручное управление помогает при вводе в эксплуатацию и техническом обслуживании.

Удаленный мониторинг и связь

Стандартный RS485 Modbus RTU подключается к SCADA объекта или телеметрическому оборудованию. Дополнительный облачный шлюз 4G или Ethernet обеспечивает удаленный доступ через веб-браузер или приложение для смартфона, предоставляя данные о давлении в реальном времени, состоянии насоса, энергопотреблении и push-уведомления о тревогах. Операторы могут удаленно регулировать заданные значения давления в соответствии с конкретными требованиями системы.

Ограждающее и экологическое строительство

В напольном шкафу используется оцинкованный стальной лист толщиной 1,5–2,0 мм с порошковым покрытием, устойчивым к ультрафиолетовому излучению. IP54 является стандартом для насосных комнат внутри помещений. IP55 или IP65 доступны для использования на открытом воздухе и в системах очистки воды. Принудительная вентиляция с фильтром и термостатическим управлением вентилятором поддерживает внутреннюю температуру в пределах рабочего диапазона частотно-регулируемого привода. Для наружной установки в тропических или пустынных условиях можно заказать солнцезащитный козырек и противоконденсационный нагреватель. Ввод кабеля осуществляется через фланш-панели в основании шкафа. Шкаф спроектирован и изготовлен в соответствии со стандартом IEC 61439-1/2, все компоненты имеют маркировку CE и региональные сертификаты.

Часто задаваемые вопросы

В1: Как шкаф поддерживает постоянное давление?

Датчик давления на главном водоразборном коллекторе постоянно измеряет давление в системе и отправляет на контроллер сигнал 4–20 мА. Алгоритм ПИД-регулятора сравнивает фактическое давление с целевым значением, установленным пользователем. Если давление падает, выходная частота ЧРП увеличивается для ускорения работы насоса. Если давление повышается, это замедляет работу насоса. Это регулирование с обратной связью работает непрерывно, обычно поддерживая давление в пределах ±0,02 МПа от заданного значения.

Q2: Сколько насосов может контролировать один шкаф управления подачей воды под постоянным давлением?

Стандартные конфигурации поддерживают от 1 до 6 насосов, причем чаще всего используются 2 или 3 насоса. В системах с несколькими насосами один ЧРП приводит в движение насос с регулируемой скоростью, в то время как дополнительные насосы запускаются с фиксированной скоростью по мере увеличения потребности. Вся логика последовательности, чередования и переключения насосов встроена в контроллер.

Вопрос 3: В чем разница между этим шкафом и установкой отдельных преобразователей частоты на каждый насос?

Шкаф представляет собой полную систему управления — логику последовательности насосов, контур ПИД-регулятора давления, автоматическое переключение, переключение при неисправности, функцию сна/пробуждения и единый пользовательский интерфейс — все это предварительно смонтировано и протестировано на заводе. Отдельные частотно-регулируемые приводы не могут координировать работу нескольких насосов без значительного внешнего проектирования.

В4: Может ли система работать с резервуаром для хранения или без него?

Оба. При заполнении резервуара контроллер поддерживает давление в системе, в то время как датчик уровня в резервуаре обеспечивает запуск/остановку. В конфигурации с прямым основным контроллером контроллер поддерживает давление в линии непосредственно на распределительном трубопроводе, регулируя скорость насоса в соответствии с потребностями потребителя без использования резервуара для хранения.

В5: Какие типы насосов совместимы?

Шкаф управляет стандартными трехфазными асинхронными двигателями, используемыми в погружных скважинных насосах, вертикальных многоступенчатых насосах, горизонтальных центробежных насосах с односторонним всасыванием и линейных бустерных насосах, напряжением 380–480 В, 50/60 Гц. Двигатели с постоянными магнитами также могут приводиться в действие совместимыми преобразователями частоты.

В6: Какой диапазон мощности доступен?

Стандартные конфигурации охватывают мощность от 0,75 до 400 кВт. Размер шкафа зависит от количества насосов, тока полной нагрузки двигателя каждого насоса и уровня неисправности на объекте. Наши инженеры подберут ЧРП, контакторы, автоматические выключатели и систему шин на основе данных вашего насоса.

Вопрос 7: Какие варианты удаленного мониторинга доступны?

Стандартный RS485 Modbus RTU подключается к SCADA объекта. Дополнительные шлюзы 4G или Ethernet подключаются к облачной платформе, обеспечивая доступ через веб-браузер или приложение для смартфона к давлению в реальном времени, состоянию насоса, энергопотреблению, сигналам тревоги о неисправностях и историческим данным. SMS-уведомления или push-уведомления через приложение предупреждают операторов о неисправностях.

В8: Какое обслуживание требует шкаф?

Ежемесячная проверка уплотнителей дверей и вентиляционных фильтров. Ежеквартальная проверка силовых выводов. Ежегодная функциональная проверка устройств безопасности и логики переключения. Вентиляторы охлаждения ЧРП и конденсаторы звена постоянного тока имеют срок службы 5–10 лет и являются заменяемыми. Датчик давления следует калибровать ежегодно.

Вопрос 9: Как эта система экономит энергию по сравнению с традиционной насосной системой?

Насос постоянной скорости с дросселирующим клапаном тратит энергию на перекачку, преодолевая искусственное ограничение. VFD регулирует скорость насоса непосредственно в соответствии с потребностями. Поскольку мощность насоса зависит от куба скорости, насос при скорости 80% потребляет примерно 50% энергии при полной скорости. В спящем режиме в периоды нулевого спроса установки обычно достигают снижения энергопотребления на 20–40 %.

Модернизация муниципального вторичного водоснабжения — высотный жилой район

Фон

Муниципальное управление водоснабжения в крупном азиатском городе управляло более чем 80 насосными станциями вторичного водоснабжения, обслуживающими высотные жилые районы. Каждая станция снабжала от 200 до 800 квартир в башнях от 18 до 35 этажей. Существующее оборудование устарело — на некоторых станциях использовались крышные резервуары с поплавковым заправочным клапаном, на других — насосные агрегаты с фиксированной скоростью и редукционными клапанами. Правительство города санкционировало модернизацию, чтобы улучшить качество давления, убрать резервуары с крыши по соображениям общественного здравоохранения и сократить потребление энергии при перекачке.

Вызов

Каждая насосная станция обслуживала башню с определенным профилем спроса: резкие утренние и вечерние пики, умеренный дневной спрос и почти нулевой поток ночью. Существующие насосы с фиксированной скоростью работали на полную мощность независимо от спроса, стравливая избыточное давление через редукционные клапаны. Это привело к значительным потерям энергии, а также к выделению тепла и шума в насосных. Резервуары с крыши пришлось снять, чтобы соответствовать новым санитарным нормам, а власти потребовали, чтобы все новые станции передавали данные на центральную платформу SCADA. Физическое пространство также было ограниченным — большинство бюветов были переоборудованы в подвальные помещения с ограниченной высотой потолков и ограниченным доступом.

Почему стоит выбрать шкаф управления подачей воды под постоянным давлением?

После успешного пилотного проекта на трех станциях власти выбрали шкафы постоянного давления, изготовленные на заводе. В одном корпусе размещались частотно-регулируемый привод, контроллер, выходные контакторы для трех вертикальных многоступенчатых насосов, интерфейс давления и сенсорный экран HMI, что соответствовало размеру старой панели. ПИД-регулирование давления позволило полностью снять редукционные клапаны. Ведущий насос менял скорость в соответствии с потребностями, при необходимости включались дополнительные насосы. Ночью система спала, давление удерживалось небольшим диафрагменным сосудом.

Давление воды в квартирах на верхних этажах стабилизировалось на нормативном минимуме независимо от спроса, без избыточного давления на нижних этажах, которое вызывало старая система. Потребление энергии измерялось на каждой станции и передавалось в SCADA властей через Modbus, что давало операторам видимость в реальном времени и возможность удаленно регулировать заданные значения давления для конкретной высоты каждой башни.

Развертывание

На первом этапе в течение 18 месяцев было установлено тридцать два шкафа постоянного давления. В каждый шкаф были предварительно загружены данные насоса и заданные значения давления, соответствующие конкретной градирне. Ввод в эксплуатацию на месте с подключением электропитания, кабелей двигателя насоса и датчика давления — обычно занимает один день на каждую станцию.

Результаты

●  Жалобы на давление со стороны жителей верхних этажей в 32 населенных пунктах упали до нуля в течение трех месяцев после ввода в эксплуатацию.

●  Потребление энергии насосами снизилось в среднем на 35 % по сравнению с предыдущим базовым показателем с фиксированной скоростью, превысив целевой показатель властей в 25 %.

●  Резервуары на крыше были выведены из эксплуатации и демонтированы, что позволило исключить соответствующие расходы на техническое обслуживание и соблюдение требований к качеству воды.

●  Операционная группа из двух человек теперь управляет всеми 32 станциями удаленно из центральной системы SCADA.

●  Компания стандартизировала шкафы постоянного давления для остальных 50 станций, в настоящее время реализуется второй этап.
