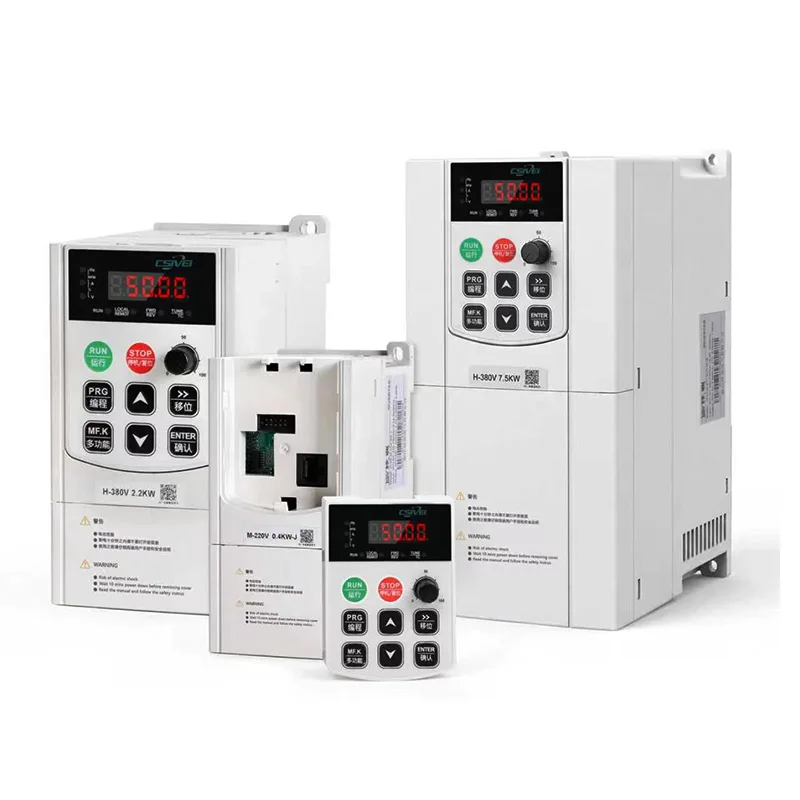

Инвертор водяного насоса мощностью 4 кВт с солнечным приводом VFD

Инверторный солнечный VFD-насос CSIVEI мощностью 4 кВт — это высокопроизводительное решение для крупных проектов по перекачке воды с использованием солнечной энергии. Разработанный для погружных насосов и насосных станций, он обеспечивает высокий пусковой крутящий момент с векторным управлением без датчиков. Привод автоматически регулирует выходную частоту в зависимости от напряжения солнечной панели, обеспечивая максимальный расход воды в течение дня. Встроенный ПИД-регулятор для постоянного давления, защиты от сухого хода и хранения журнала неисправностей. Корпус IP20 с дополнительным фильтром IP40 подходит для диспетчерских. Поддерживает удаленный мониторинг через модули GPRS/4G. CSIVEI обеспечивает надежную автономную насосную систему для коммунального водоснабжения и крупного сельского хозяйства.

Основные параметры и характеристики

Типичные применения

Для проектов по восстановлению окружающей среды этот инверторный водяной насос с солнечным приводом мощностью 4 кВт обеспечивает устойчивый источник воды для лесонасаждений, восстановления пастбищ и зеленых поясов пустынь. Он поднимает грунтовые воды или собирает поверхностные воды для орошения саженцев деревьев, кустарников и местной растительности в засушливых регионах. Система может быть полностью автоматизирована с помощью таймера или датчиков влажности почвы, обеспечивая подачу воды только при необходимости. Широкий диапазон входного напряжения позволяет использовать солнечные батареи различных конфигураций, что упрощает масштабирование. Применяемый в полосах борьбы с опустыниванием, посадке придорожных деревьев, рекультивации шахт и восстановлении водно-болотных угодий, привод обеспечивает продолжительное время безотказной работы без логистики топлива даже в самых отдаленных местах.

Векторное управление и алгоритмы, специфичные для насоса

Качественный инверторный солнечный VFD водяной насос мощностью 4 кВт, производимый на заводе CSIVEI, использует бездатчиковое векторное управление, оптимизированное для нагрузок центробежных и погружных насосов. Это обеспечивает:

●  Высокий пусковой крутящий момент – до 150 % при частоте 0,5 Гц, что важно для глубинных насосов с длинными валами.

●  Стабильная работа на низкой скорости – предотвращает остановку при нехватке солнечной энергии.

●  Автоматическая адаптация кривой насоса — привод изучает характеристики напора насоса для поддержания оптимальной эффективности.

●  Режимы постоянного давления/постоянного расхода — встроенный ПИД-регулятор принимает обратную связь от датчиков давления или расхода, поддерживая заданное значение независимо от солнечных колебаний.

●  Мягкий пуск и плавный останов — исключают гидравлический удар, напряжение в трубопроводе и импульсный ток двигателя.

Эти алгоритмы обеспечивают бесперебойную работу насоса в течение всего солнечного дня, с раннего утра до позднего вечера, без частых отключений или механических ударов.

Часто задаваемые вопросы

В1: Привод показывает неисправность «Сухой ход», но в колодце есть вода. В чем дело?

О: Датчик сухого хода (реле расхода, электрод или датчик давления) может быть неправильно установлен или откалиброван. Проверьте проводку датчика и установите большую задержку обнаружения (параметр P.61), чтобы избежать ложных срабатываний во время запуска насоса. Также убедитесь, что насос действительно погружен в воду – уровень воды мог опуститься ниже водозабора.

Вопрос 2. Есть ли у накопителя режим энергосбережения помимо MPPT?

А: Да. Функция «Автоматическая оптимизация энергопотребления» (AEO) снижает напряжение двигателя при небольшой нагрузке насоса (например, при низком расходе), сокращая потребление энергии на 10–20 %, не влияя на производительность. Включить параметр P.52 = 1.

В3: Какие данные я могу записать с диска?

A: Привод регистрирует ежедневную выработку энергии (кВтч), объем воды (м³), время работы насоса (часы), события сбоев и совокупные итоговые значения. Данные хранятся во внутренней памяти (за последние 30 дней) и могут быть экспортированы через Modbus или SD-карту (опционально).

В4: Нужен ли мне отдельный контроллер насоса или устройство плавного пуска?

О: Нет. CSIVEI Solar VFD объединяет все функции управления: MPPT, частотно-регулируемый привод, защиту насоса (сухой ход, перегрузка, разрыв трубы) и дополнительный ПИД-регулятор для постоянного давления. Он заменяет как контроллеры насосов, так и устройства плавного пуска.

В5: Какие требования к заземлению предъявляются к этому приводу?

О: Правильное заземление имеет решающее значение. Подключите клемму PE привода к специальному заземлению с помощью медного проводника. Также заземлите рамы солнечных батарей и двигатель насоса. Отсутствие заземления может привести к поражению электрическим током или неисправности привода.

Меры предосторожности при установке

Требуется внутренний монтаж– Стандартный корпус IP20 предназначен для диспетчерских или защищенных от атмосферных воздействий шкафов. Для использования вне помещений закажите дополнительный корпус со степенью защиты IP54 или установите его в защитный корпус.

Адекватная вентиляция– Обеспечьте минимальный зазор 100 мм над и под приводом для обеспечения надлежащего отвода тепла. Температура окружающей среды не должна превышать 40°C.

Правильный размер кабеля– Во избежание перегрева используйте кабели, рассчитанные как минимум на 125 % номинального тока. Кабели ввода постоянного тока должны быть как можно короче, чтобы уменьшить падение напряжения и потери мощности.

Правильное заземление– Подключите клемму PE к выделенному заземлению. Также заземлите рамы солнечных батарей и двигатель насоса. Неправильное заземление может привести к поражению электрическим током, неисправности привода или повреждению молнией.
