15-минутная поломка конвейера в крупном международном аэропорту может привести к неправильному маршруту более 2000 сумок и стоить авиакомпаниям более 100 000 долларов США в виде сборов за перебронирование, компенсаций и топливных сборов за задержку рейсов. Для Dubai International (DXB), которая обрабатывает более 18 000 мешков в час в пиковую нагрузку на 90-километровых конвейерах, этот риск увеличивается с каждым днем.

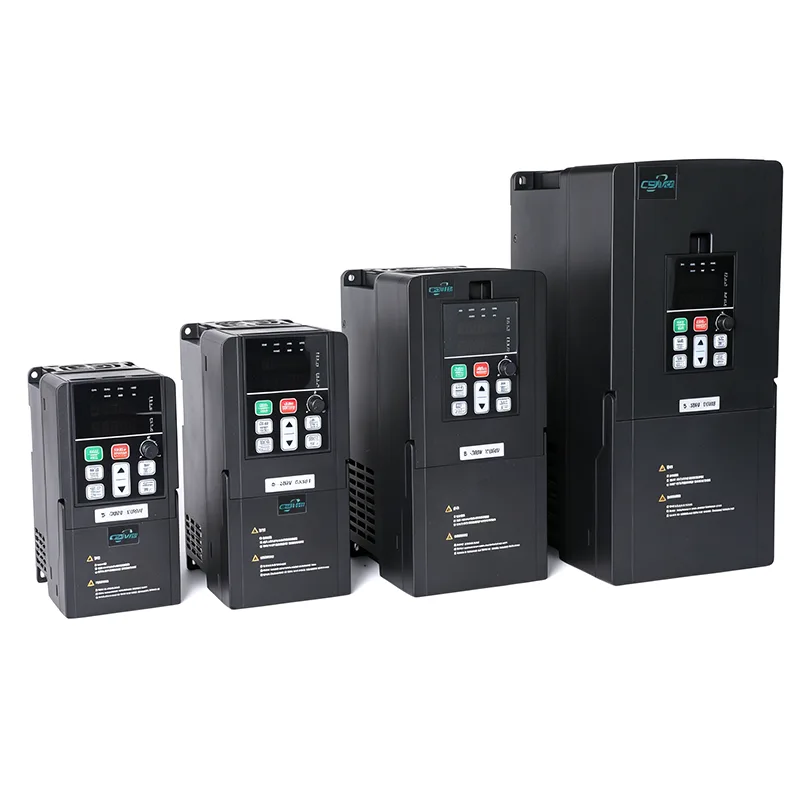

Решением были не новые двигатели или более широкие ремни. Это была модификация более умной электроники…Частотно-регулируемые приводы (ЧРП)— это дало DXB возможность замедлять, ускорять и плавно запускать свою огромную конвейерную сеть по требованию, сокращая счета за электроэнергию почти на 50% и уменьшая количество механических поломок более чем на 40%. По сути, то, как VFD экономят энергию в аэропортах, заключается не только в сокращении киловатт-часов; Речь идет о согласовании мощности двигателя с эксплуатационными потребностями в реальном времени, преобразовании системы с фиксированным энергопотреблением в адаптивную, интеллектуальную.
Здесь мы подробно рассмотрим, как частотно-регулируемые приводы определяют будущее аэропортовой логистики, подкрепленное реальными данными и инженерными знаниями.
Основная проблема систем багажа в аэропортах
Обработка багажа в аэропорту по своей сути непредсказуема. Система должна плавно переходить от хаотического часа пик утренних отъездов к мертвому спокойствию полуночного затишья.
Исторически на ленточных конвейерах использовались стандартные асинхронные двигатели переменного тока, работающие с фиксированной скоростью. Эти устаревшие системы имели существенные эксплуатационные недостатки:
● Высокие энергетические отходы: Моторы работали на 100% мощности даже при перевозке одного рюкзака.
● Сильный механический износ: Постоянные резкие старты и остановки приводили к высоким механическим нагрузкам на ремни, шестерни и шкивы.
● Высокий пусковой ток: Для запуска двигателя с фиксированной скоростью требуется до 600% тока полной нагрузки, что приводит к резкому увеличению счетов за электроэнергию.
Именно здесь в дело вступают частотно-регулируемые приводы, действуя как «мозг» двигателя, динамически регулируя его скорость и крутящий момент в зависимости от потребностей в реальном времени. Понимание того, как частотно-регулируемые приводы экономят энергию в аэропортах, начинается с этого фундаментального принципа: сопоставлять потребляемую энергию с рабочей нагрузкой, а не наоборот.
Современные аэропорты используют автоматизированные сканеры штрих-кодов и RFID-метки для отслеживания багажа. Когда мешок приближается к высокоскоростному сортировочному устройству, VFD точно помещает его в назначенный слот, обеспечивая правильное соединение с ним.
Одно из проектных решений, над которым мы спорили несколько недель, заключалось в том, использовать ли централизованную архитектуру (один большой шкаф приводов, питающий десятки двигателей) или распределенный подход (отдельные приводы, установленные рядом с каждым двигателем). Централизованный вариант изначально был примерно на 20% дешевле, но отказ одного модуля в этом шкафу мог вывести из строя всю сортировочную линию. Распределенные диски стоят дороже за единицу, но обеспечивают изоляцию неисправностей. В конечном итоге DXB выбрала распределенную систему — не потому, что это было технологически привлекательнее, а потому, что операционная группа провела простой расчет: потенциальные потери из-за 15-минутного простоя в часы пик (~ 100 000 долларов США) намного превышают дополнительные затраты на распределенное оборудование. Позже это решение нашло отражение во внутренних стандартах инженерных закупок аэропорта.
Конвейерным лентам не обязательно работать на полной скорости, если на них нет мешков. VFD позволяют системам переходить в «спящий» или низкоскоростной режим в непиковые часы. Именно так на практике ЧРП экономят энергию в аэропортах: автоматически снижая скорость двигателя до 20 % на холостом ходу, когда датчики обнаруживают отсутствие багажа в течение более 90 секунд. Хотя эффект энергосбережения наиболее выражен в центробежных нагрузках, таких как вентиляторы и насосы, даже для конвейеров с постоянным крутящим моментом снижение скорости обеспечивает измеримый выигрыш.
Вместо того, чтобы резко начинать движение, VFD постепенно увеличивают скорость двигателя в течение нескольких секунд. Такое контролируемое ускорение исключает механические удары, которые рвут ремни и повреждают коробки передач, что значительно продлевает срок службы физической инфраструктуры аэропорта.
Ни одна технология не обходится без компромиссов. Частотно-регулируемые приводы могут вносить гармонические искажения в энергосистему, нагружать изоляцию двигателя отраженными волнами напряжения и сталкиваться с тепловым снижением характеристик в горячих, замкнутых конвейерных туннелях. Ничто из этого не является препятствием для сделки, но они требуют предварительного планирования.
Инженерные группы снижают эти риски, устанавливая сетевые дроссели или активные фильтры (для защиты от гармоник), выбирая двигатели с инверторным режимом или фильтры dV/dt (для защиты изоляции), а также выбирая приводы с широким диапазоном температур и интеллектуальным управлением вентиляторами (для управления температурным режимом). Заблаговременное устранение этих трех факторов гарантирует, что обещанная экономия энергии и повышение надежности будут достигнуты без нежелательных сюрпризов после установки.
Честно говоря, мы недооценили проблему гармонии на первом этапе. Примерно через две недели после того, как первые запуски были запущены, группа управления воздушным движением сообщила о периодических сбоях на дисплеях радаров у близлежащих ворот. Нам потребовалось еще две недели, чтобы выявить первопричину: гармоники высокого порядка от частотно-регулируемых приводов излучались через неэкранированные кабели двигателей и мешали приемникам радара L-диапазона. Решение потребовало добавления синусоидальных выходных фильтров и ферритовых сердечников на каждый диск — модернизация, которая стоила нам и денег, и графика. Если бы я мог сделать это заново, я бы привлек специалиста по ЭМС на этапе эскизного проектирования, а не во время ввода в эксплуатацию.
Чтобы понять влияние этой технологии, достаточно взглянуть на международный аэропорт Дубая (DXB), один из самых загруженных аэропортов в мире для международных пассажирских перевозок.
Система обработки багажа DXB обрабатывает до 18 000 мешков в час по сети, охватывающей более 90 километров конвейеров. Из-за экстремальных температур в пустыне и пикового потока пассажиров в 10 000 пассажиров в час аэропорт столкнулся с резким ростом затрат на электроэнергию и частыми простоями на техническое обслуживание из-за механического износа соединений конвейера.
Команда инженеров модернизировала устаревшие двигатели с фиксированной скоростью с помощью децентрализованных частотно-регулируемых приводов со встроенной промышленной полевой шиной связи (Profinet). Приводы были подключены напрямую к централизованным системам ПЛК, оснащенным фотодатчиками.
Когда датчики обнаруживали отсутствие багажа на определенной линии в течение более 90 секунд,ЧРПавтоматически снизил обороты двигателя до 20% на холостом ходу. Кроме того, возможности плавного пуска снизили количество механических поломок более чем на 40%. Хотя команда проекта не раскрыла точные финансовые цифры, возможна консервативная перекрестная проверка с использованием общедоступных данных. Рассматриваемый сегмент конвейера потребляет около 2,8 МВт установленной мощности двигателей, работает со средним коэффициентом загрузки около 60% и работает примерно 7000 часов в год, что дает расчетное годовое потребление 4,2 ГВтч. При промышленном тарифе на электроэнергию в Дубае, составляющем примерно 0,08 доллара США за киловатт-час, это соответствует примерно 336 000 долларов США в год стоимости энергии. Сокращение на 50% позволяет сэкономить примерно 168 000 долларов США в год. Добавьте сюда сокращение труда по техническому обслуживанию, меньшее количество запасных частей и меньшие штрафы, связанные с простоями, и общая годовая выгода, вероятно, упадет в диапазон 250 000–300 000 долларов США. При общем объеме инвестиций в модернизацию в размере около 4 миллионов долларов США (приводы, установка, фильтры и проектирование) период окупаемости в 18–24 месяца является математически последовательным и соответствует тому, что команда инженеров неофициально поделилась в отраслевых презентациях.
Чтобы проиллюстрировать резкий контраст в производительности, в таблице ниже представлены основные показатели между традиционными конвейерными системами с фиксированной скоростью и системами, оптимизированными с помощью современных частотных преобразователей.
|
Метрика производительности |
Традиционный конвейер с фиксированной скоростью |
Конвейерная система, оптимизированная с ЧРП |
|
Энергопотребление |
Высокий (непрерывно работает на 100 % мощности) |
Оптимизировано (снижается на 30–50 % за счет масштабирования скорости) |
|
Пусковой ток двигателя |
600 % номинального тока (вызывает скачки напряжения в сети) |
Контролируемый (100–150 % с плавным запуском) |
|
Механический износ компонентов |
Высокий (частые обрывы ремня и повреждение шестерни) |
Очень низкий (плавные кривые линейного ускорения) |
|
Точность позиционирования багажа |
Плохо (зависит от механических тормозов) |
Отлично (точность до миллиметра благодаря обратной связи от энкодера) |
|
Уровни шума системы |
Высокий (>85 дБ из-за постоянного трения) |
Низкий (более тихая работа, особенно на низких скоростях) |
Рост децентрализованных частотно-регулируемых приводов в авиации
Важной тенденцией в современной архитектуре аэропортов является переход от централизованных шкафов управления к децентрализованным ЧРП.
При традиционной установке сотни миль тяжелых экранированных кабелей двигателей необходимо проложить от центральной диспетчерской к отдельным двигателям конвейеров, разбросанным по терминалу. Это требует массивных кабельных лотков и создает риск электромагнитных помех (EMI).
Децентрализованные частотно-регулируемые приводы имеют высокий класс защиты IP (обычно IP65 или IP66), что позволяет устанавливать их непосредственно на двигатель конвейера или рядом с ним.
● Снижение затрат на прокладку кабелей: Экономия затрат на дорогостоящие экранированные медные кабели до 70%.
● Ускоренное устранение неполадок:В случае отказа привода бригады технического обслуживания могут заменить локализованный модульный блок в течение нескольких минут, не нарушая работу всего шкафа управления.
● Термическое управление:Устраняет необходимость в огромных диспетчерских с кондиционированием воздуха, экономя пространство и энергию для охлаждения.
Модернизация DXB ясно показывает: частотно-регулируемые приводы не являются экспериментальной технологией. Это проверенные, рентабельные обновления инфраструктуры, которые окупаются менее чем за два года, сокращая при этом количество механических сбоев более чем на 40%.
Для операторов аэропортов, сталкивающихся с ростом затрат на электроэнергию и ужесточением правил выбросов, вопрос больше не в том, принимать ли конвейерные системы с приводом от частотно-регулируемого привода, а в том, как быстро их можно развернуть. Инструкция по проектированию уже написана — от выбора сетевых реакторов для подавления гармоник до выбора двигателей с инверторным режимом, выдерживающих отраженные волны, до развертывания децентрализованных приводов, упрощающих обслуживание.
То, что сработало в Dubai International, может сработать и в другом месте. Технология зрелая. Экономика убедительна. А под терминалами, где мили лент перемещают миллионы мешков, переход от фиксированной скорости к интеллектуальному, адаптивному движению уже идет полным ходом, хотя с чего начать модернизацию и на каких линиях остается открытым вопросом для каждого оператора.
