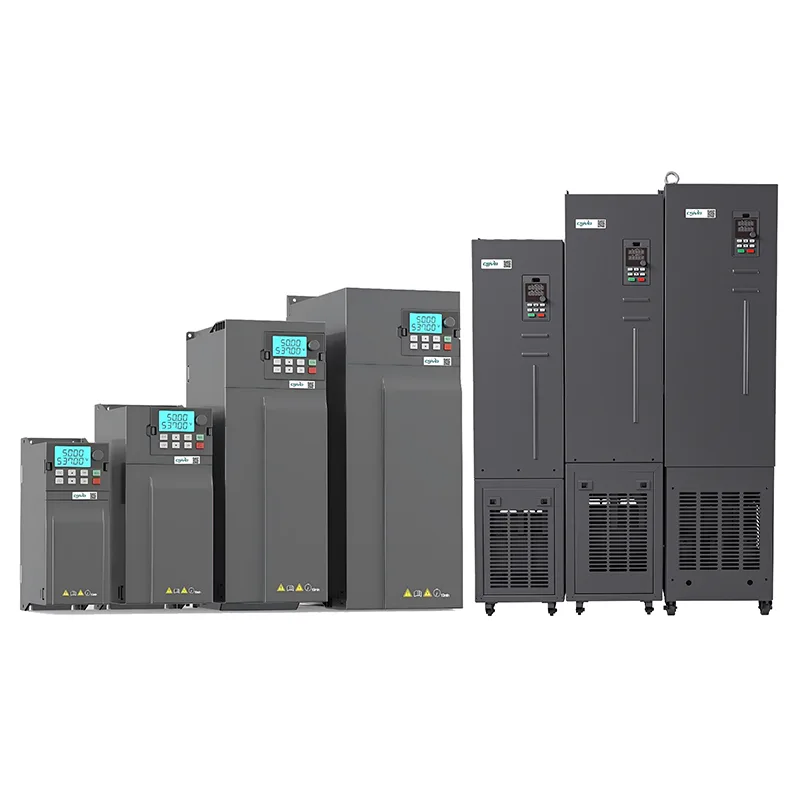

Трехфазный преобразователь частоты 55 кВт, 380 В, HAVC

Трехфазный преобразователь частоты CSIVEI мощностью 55 кВт, 380 В, HAVC разработан для средних и тяжелых промышленных применений, требующих высокой мощности и точности. Благодаря усовершенствованному векторному управлению с обратной связью этот привод обеспечивает пусковой момент 150 % при частоте 0,5 Гц и поддерживает режимы управления SVC и V/F. Встроенные функции ПЛК, несколько протоколов связи (Modbus, Profibus, Ethernet/IP дополнительно) и интуитивно понятная ЖК-клавиатура обеспечивают плавную интеграцию в автоматизированные системы. Подходит для компрессоров, больших вентиляторов, миксеров и насосов.

Основные параметры и характеристики

Типичные применения

Трехфазный преобразователь частоты CSIVEI 55 кВт, 380 В, VFD HAVC обеспечивает надежную работу тяжелого промышленного оборудования, требующего непрерывной работы:

●  Большие насосы – магистральные насосы водоснабжения, промышленные охлаждающие насосы.

●  Промышленные вентиляторы – шахтная вентиляция, вентиляторы цементных заводов, пылесборники.

●  Компрессоры – большие воздушные компрессоры, азотные компрессоры.

●  Смесители – бетоносмесители, химические реакторы, целлюлозосмесители.

●  Центрифуги – центрифуги для сахара, центрифуги для масла, декантеры.

Благодаря усиленному охлаждению и функциям подавления гармоник он обеспечивает надежную работу в суровых условиях.

Удобное управление и простая настройка

В серии CSIVEI VFD приоритет отдается простоте использования, сокращению времени установки и упрощению повседневной эксплуатации для инженеров и обслуживающего персонала.

Интуитивно понятная клавиатура. Светодиодная/ЖК-клавиатура обеспечивает четкое отображение параметров и быструю навигацию. Группы параметров логически организованы, а поддержка нескольких языков обеспечивает доступность для пользователей со всего мира.

Мастер быстрого запуска. Пошаговая настройка помогает пользователям выполнить базовую настройку параметров за считанные минуты. Предварительно настроенные макросы приложений (Вентилятор/Насос, Конвейер, Постоянный крутящий момент) позволяют выполнить настройку в одно касание для распространенных приложений.

Функция копирования параметров — загрузка параметров с одного привода на клавиатуру и загрузка на несколько приводов, что значительно сокращает время настройки для систем с несколькими приводами и обеспечивает единообразную конфигурацию.

Съемная клавиатура. Клавиатуру можно установить удаленно с помощью удлинительного кабеля, что обеспечивает удобное управление с дверей панели управления или из удаленных мест.

Компактный дизайн. Экономия места позволяет осуществлять монтаж рядом друг с другом, максимизировать плотность панелей и снизить требования к размеру шкафа.

Часто задаваемые вопросы

Как мне выбрать правильный преобразователь частоты для моего двигателя?

Несколько вещей, которые следует учитывать:

●  Мощность двигателя. Частотно-регулируемый привод должен соответствовать номиналу двигателя или быть немного больше него.

●  Входное напряжение — однофазное 230 В или трехфазное 400 В. Убедитесь, что оно соответствует вашей сети.

● Тип нагрузки — для нагрузок с постоянным крутящим моментом, таких как конвейеры или экструдеры, обычно требуется преобразователь частоты, рассчитанный на 100–120 % мощности двигателя. Нагрузки с переменным крутящим моментом, такие как вентиляторы и насосы, часто могут использовать частотно-регулируемый привод, соответствующий мощности двигателя, плюс вы получаете экономию энергии.

●  Окружающая среда — для пыльных, влажных или открытых мест выберите более высокий класс IP (IP40, IP54, IP66) или поместите диск в защищенный корпус.

●  Связь — если вам нужно связаться с ПЛК или SCADA, убедитесь, что привод поддерживает ваш протокол (Modbus RTU является стандартным; Profibus, Ethernet/IP и т. д. являются дополнительными).

●  CSIVEI также предлагает инструмент для определения размера и техническую поддержку, если вам нужно второе мнение.

Могу ли я использовать однофазный входной преобразователь частоты с трехфазным двигателем?

Да. Однофазные приводы CSIVEI на 230 В подают однофазную входную и трехфазную мощность на двигатель. Это обычная установка, когда доступно только однофазное питание, но вам нужна эффективность и надежность трехфазного двигателя. Просто убедитесь, что напряжение двигателя соответствует выходному значению привода — трехфазное напряжение 230 В.

Нужен ли мне внешний тормозной резистор?

Это зависит. Если вам нужно быстрое замедление или груз имеет высокую инерцию (например, центрифуги, краны, подъемники или намоточные машины), тогда да, он вам понадобится. В приводах с внутренним тормозным блоком резистор используется для рекуперации энергии, чтобы избежать сбоев из-за перенапряжения и сократить время остановки. Для вентиляторов и насосов с более медленным замедлением обычно это можно пропустить.

Какие протоколы связи поддерживаются?

Все приводы CSIVEI в стандартной комплектации поставляются с Modbus RTU через RS485. Доступны дополнительные модули для Profibus DP, Profinet, Ethernet/IP, CANopen и DeviceNet. Они позволяют интегрироваться с основными системами ПЛК и SCADA для удаленного мониторинга, изменения параметров и централизованного управления.

Как настроить диск в первый раз?

В приводах CSIVEI имеется мастер быстрого запуска, который за несколько минут проведет вас через все необходимое:

Введите данные паспортной таблички двигателя (мощность, напряжение, ток, частота, частота вращения), выберите прикладной макрос (Вентилятор/Насос, Конвейер, Постоянный крутящий момент), установите время разгона и торможения, выберите источник частоты (клавиатура, аналоговый вход, связь) и запустите автонастройку для оптимизации управления двигателем. В руководстве есть все подробности, а клавиатура является съемной, поэтому при необходимости вы можете управлять ею удаленно.
