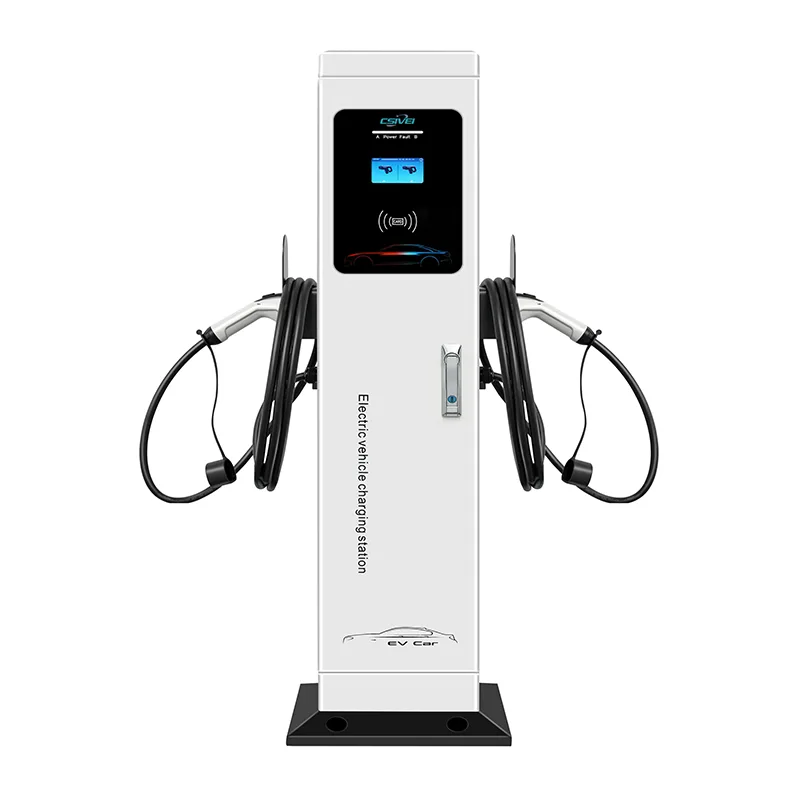

Постоянная зарядная станция переменного тока с двумя пистолетами

Это напольное зарядное устройство переменного тока поддерживает мощность 7 кВт, 11 кВт или 22 кВт на пистолет, а общая мощность регулируется встроенным контроллером динамической нагрузки. Когда два автомобиля подключены к сети, доступная мощность разумно распределяется — например, модель мощностью 22 кВт на каждый пистолет с трехфазным источником питания 32 А может подавать 11 кВт на каждый автомобиль одновременно или полные 22 кВт на один автомобиль, когда один отсек пуст. Пьедестал крепится к бетонной подушке или мощеной поверхности с помощью четырех анкерных болтов, что устраняет необходимость в стеновых конструкциях. Два отдельных разъема типа 2 с 5-метровыми кабелями и отдельные чехлы для кабелей обеспечивают порядок и удобство использования каждого отсека. RFID и аутентификация на основе приложений обеспечивают независимый доступ и выставление счетов за каждый пистолет, а подключение OCPP 1.6J интегрирует оба пистолета как отдельные точки зарядки в любой сетевой сервер. Корпус из оцинкованной стали со степенью защиты IP55 и ударопрочностью IK10 выдерживает воздействие наружных условий круглый год при температуре от -30°C до +55°C. Комплексная электробезопасность включает в себя защиту от дифференциального тока типа A + 6 мА, чувствительную к постоянному току, защиту от перегрузки по току, перенапряжения и перенапряжения для каждого пистолета, а также центральную аварийную остановку. Благодаря конструкции с одной подставкой и двумя отсеками стационарная зарядная станция переменного тока с двумя пистолетами значительно снижает затраты на установку, прокладку кабелей и техническое обслуживание для любого проекта с несколькими отсеками.

Идеальные приложения

Там, где длительная парковка удовлетворяет потребности в эффективном обслуживании нескольких отсеков, стационарная зарядная станция переменного тока с двумя пистолетами вдвое сокращает затраты на оборудование и установку, заряжая два автомобиля с одной самонесущей подставки.

Жилые комплексы и жилые комплексы

Для многоквартирных домов с выделенной открытой парковкой один постамент с двумя пистолетами, расположенный между двумя закрепленными отсеками для жильцов, обеспечивает каждому индивидуальное зарядное устройство. Жильцы проходят аутентификацию с помощью собственной RFID-карты, а счета за сеансы выставляются на отдельные счета квартир. Общий постамент означает меньшее количество фундаментов и электропроводок, что снижает затраты на установку и визуальный беспорядок на ландшафтных территориях.

Парковка для рабочих и бизнес-парков

Компании, предлагающие зарядку электромобилей в качестве преимущества для сотрудников, могут обслуживать два соседних парковочных места с помощью одного зарядного устройства. Сотрудники подключаются к сети по прибытии и получают полную зарядку к концу рабочего дня. Серверная часть OCPP позволяет выставлять счета по каждому пользователю или бесплатное распределение, в то время как площадь с двумя пистолетами сохраняет зоны обращения открытыми. Динамическая балансировка нагрузки гарантирует, что электрическая мощность объекта никогда не будет превышена, даже если будет добавлено больше зарядных устройств.

Отели, курорты и места отдыха

Гостевые парковки в отелях и на курортах часто представляют собой парные ниши на открытых площадках или в тени. Одно зарядное устройство переменного тока с двумя пистолетами, расположенное между двумя отсеками, обеспечивает удобство электромобиля премиум-класса, не загромождая ландшафт. Гости проходят аутентификацию с помощью QR-кода или ключа от номера, и отель может управлять бесплатной или платной оплатой за отсек с центральной панели управления.

Автопарк и депо совместного использования автомобилей

Небольшие и средние автопарки, эксплуатирующие легкие электромобили, такие как центры проката автомобилей, муниципальные автопарки или корпоративные службы совместного использования автомобилей, могут парковать два автомобиля на одном зарядном устройстве на ночь. Запланированная зарядка через сеансы серверной последовательности для оптимизации затрат на электроэнергию, а независимый учет каждого пистолета отслеживает потребление по транспортному средству или отделу. Отдельно стоящая конструкция позволяет гибко менять планировку по мере изменения состава автопарка.

Общественные и муниципальные земельные участки

Городские парковки и уличные площадки могут удвоить зону заряда без удвоения количества постов. Один постамент между двумя отмеченными отсеками для электромобилей обеспечивает более чистый городской пейзаж и меньше препятствий для пешеходов. Интегрированная система управления кабелями обеспечивает чистоту проходов, а двойное независимое выставление счетов упрощает контроль и сбор доходов.

Техническое погружение

Постоянная зарядная станция переменного тока с двумя пистолетами объединяет две независимо управляемые точки зарядки в единую компактную подставку, сочетая в себе интеллектуальное управление питанием и надежную установку для установки вне помещений.

Двухканальная интеллектуальная балансировка нагрузки

Бортовой контроллер управления энергопотреблением отслеживает доступную мощность электроснабжения и потребности обоих подключенных транспортных средств в режиме реального времени. Когда к сети подключено только одно транспортное средство, к этому пистолету подается полный номинальный ток — до 32 А на фазу. Когда подключается второй автомобиль, контроллер динамически распределяет ток между двумя розетками. В типичной трехфазной конфигурации мощностью 22 кВт с источником питания 32 А каждая горелка одновременно получает 11 кВт (16 А на фазу). Система также может быть сконфигурирована со статическим разделением или распределением приоритетов, при необходимости предоставляя больше мощности назначенному отсеку. Это предотвращает отключение главного выключателя и максимально эффективно использует доступное подключение к сети.

Независимый дозирование и контроль для каждого пистолета

Каждый выход рассматривается как отдельная точка зарядки, соответствующая стандарту IEC 61851-1. Два специализированных микроконтроллера управляют сигналами Control Pilot, постоянно обмениваясь данными с бортовым зарядным устройством каждого автомобиля. Для измерения энергии на каждый пистолет используются счетчики, сертифицированные MID (дополнительно), обеспечивающие точность выставления счетов для коммерческих приложений. Управление реле, обнаружение неисправностей и регистрация сеансов полностью независимы для каждого канала, что означает, что неисправность одного пистолета не влияет на другой.

Комплексная электрическая защита

Зарядное устройство оснащено устройством защитного отключения типа А с чувствительным к постоянному току 6 мА обнаружением согласно IEC 62955, защищающим обе горелки от токов утечки на землю переменного и постоянного тока. Для каждого канала предусмотрена независимая защита от сверхтока, повышенного и пониженного напряжения, а также устройства защиты от перенапряжения. В случае возникновения какой-либо неисправности специальное реле с электроприводом отключает соответствующий выход в течение миллисекунд. Запираемая центральная кнопка аварийной остановки обеспечивает ручное отключение обоих пистолетов.

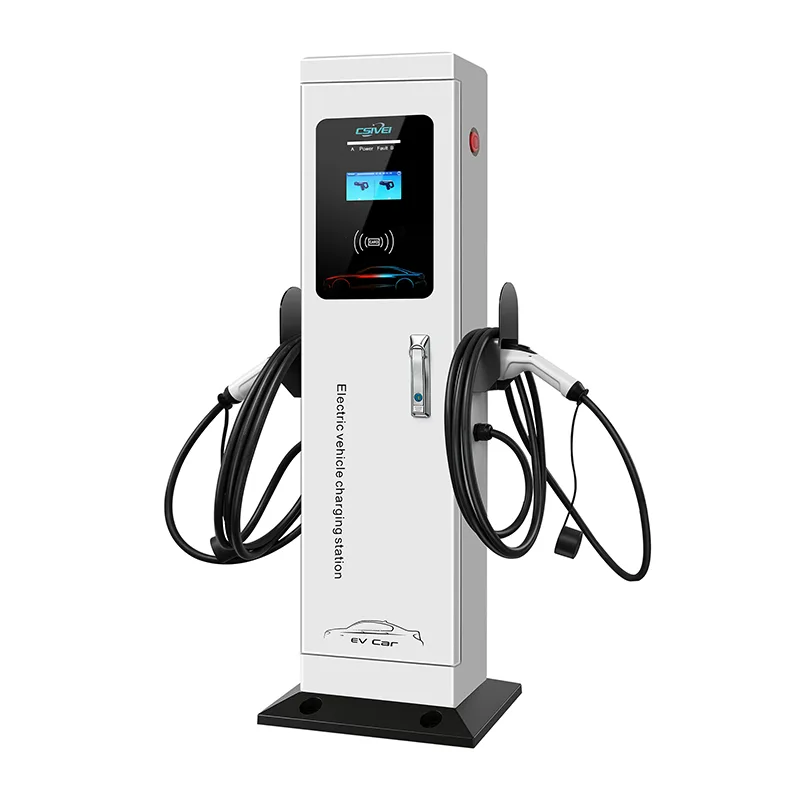

Прочная подставка для использования на открытом воздухе

Пьедестал изготовлен из оцинкованной стали с порошковым покрытием, устойчивым к ультрафиолетовому излучению, и имеет классы защиты IP55 и IK10. Колонна крепится к бетонной подушке или мощеной поверхности с помощью толстой опорной плиты с четырьмя анкерными болтами. Варианты нижнего и заднего ввода кабеля подходят для существующих подземных воздуховодов. Конструкция вентилируемой колонны со сливными пробками с фильтром предотвращает внутреннюю конденсацию. Все печатные платы и разъемы имеют защитное покрытие, защищающее от влаги и соленого воздуха.

Пользовательский интерфейс и возможности подключения

Центральный 4,3-дюймовый светодиодный дисплей или дополнительный сенсорный экран отображают состояние сеанса для обоих пистолетов одновременно. Два считывателя RFID — по одному на каждую сторону — обеспечивают независимую аутентификацию пользователя. Варианты связи включают 4G, Wi-Fi и Ethernet. Встроенный контроллер поддерживает OCPP 1.6J/2.0.1, обеспечивая отчеты о транзакциях для каждого пистолета, удаленный запуск/остановку, обновления прошивки и интеллектуальные профили зарядки. В автономном режиме транзакции кэшируются локально и синхронизируются при восстановлении подключения.

Управление кабелями

Каждый пистолет оснащен 5-метровым кабелем Тип 2 (Тип 1 опционально). Специальные боковые чехлы для кабелей удерживают оба кабеля над землей и позволяют легко подключать их одной рукой. Конструкция кобуры прокладывает кабели наружу и вниз, предотвращая запутывание между двумя пистолетами и обеспечивая безопасность проходов.

Энергетическая интеграция готова

Интерфейсы Modbus RTU/TCP обеспечивают интеграцию с системами управления зданием, солнечными инверторами и аккумуляторными батареями. Зарядное устройство может реагировать на внешние сигналы управления нагрузкой, чтобы согласовать зарядку с возобновляемой генерацией или избежать периодов пиковой нагрузки. Это делает его активным участником более широкой энергетической стратегии объекта.

Часто задаваемые вопросы

Вопрос 1: Могут ли оба пистолета одновременно заряжаться на полную мощность?

Общий объем производства определяется имеющимися производственными мощностями. В типичной конфигурации мощностью 22 кВт на каждый пистолет с трехфазным источником питания 32 А оба пистолета могут одновременно выдавать 11 кВт. Если подключено только одно транспортное средство, оно получает полные 22 кВт. Наша команда поможет вам подобрать электропитание в соответствии с вашей целевой пропускной способностью.

Вопрос 2. Можно ли выставлять счета за каждое оружие отдельно?

Да. Каждый выход имеет свой собственный счетчик энергии и идентификатор точки заряда OCPP. Серверная часть видит две отдельные точки оплаты в одном физическом устройстве, что обеспечивает независимое выставление счетов по каждому пользователю, отслеживание сеансов и назначение тарифов.

В3: Что делать, если в одном пистолете возникнет неисправность?

Обнаружение неисправностей и защита полностью независимы для каждого пистолета. Ошибка на одном выходе завершает только этот сеанс; другой продолжает заряжаться в обычном режиме. Центральная аварийная остановка изолирует оба пистолета, когда это необходимо.

В4: Каковы требования к установке?

Пьедестал крепится болтами к плоской бетонной площадке или мощеной поверхности. К точке входа в опорную плиту необходимо подвести подходящее трехфазное или однофазное питание. Никакой стены или дополнительной монтажной конструкции не требуется. Мы предоставляем подробные руководства по гражданскому и электрическому монтажу.

В5: Можно ли использовать это зарядное устройство на открытом воздухе?

Да. Корпус из оцинкованной стали со степенью защиты IP55 и IK10 предназначен для стационарной наружной установки при температуре от -30°C до +55°C. Он выдерживает дождь, пыль, ультрафиолетовое излучение и прибрежный воздух.

Вопрос 6. Какие серверные и платежные платформы он поддерживает?

Зарядное устройство совместимо со стандартами OCPP 1.6J и 2.0.1 и было протестировано со всеми основными платформами управления зарядными сетями. Если у вас есть собственный бэкэнд, наша служба поддержки может помочь с интеграцией во время ввода в эксплуатацию.

Вопрос 7: Чем отличается обслуживание от двух отдельных зарядных устройств для одного пистолета?

Плановое техническое обслуживание сокращается вдвое: необходимо осмотреть одну подставку, очистить один комплект фильтров и получить доступ к одной основной плате. Передняя дверца обеспечивает полный доступ ко всем обслуживаемым деталям. Ключевые компоненты являются модульными и заменяются без снятия устройства с основания.

Обзор клиентов

Корпоративный бизнес-парк — внедрение системы зарядки электромобилей для сотрудников

Фон

Крупный бизнес-парк, в котором расположены многочисленные технологические и финансовые компании, планировал добавить зарядку электромобилей на своих открытых парковках для сотрудников. Спрос на сотрудников быстро рос, и команда по управлению недвижимостью хотела предложить взимание платы в качестве льгот для сотрудников, сохраняя при этом управляемость затрат на установку и сохраняя благоустроенную парковочную среду.

Вызов

Стоянки были расположены длинными рядами парных бухт, каждый двойной ряд отделялся ландшафтными островами. Первоначальные предложения предусматривали использование настенного зарядного устройства, но в пределах досягаемости отсеков, предназначенных для электромобилей, не было подходящих стен. Рассматривались напольные зарядные устройства с одним пистолетом, но для каждого отсека потребовалась бы одна опора, то есть две опоры, два фундамента и две кабельные траншеи для каждых двух соседних отсеков. В масштабе проекта это значительно увеличит затраты на материалы, рабочую силу и визуальный беспорядок.

Электрическая инфраструктура также представляла собой ограничение. Каждый фидерный столб обслуживал зону примерно из 20 бухт. Установка большого количества зарядных устройств в каждой зоне потребует тщательного управления нагрузкой, чтобы избежать перегрузки существующих цепей.

Почему стоячие зарядные устройства переменного тока для двух пистолетов?

Спусковым крючком стала компоновка парных отсеков. На общем острове между двумя соседними отсеками мог быть установлен сдвоенный постамент, обслуживающий как от единого фундамента, так и от единого электропитания. Это означало:

Одна опора вместо двух на пару отсеков — сокращение затрат на оборудование, фундамент и время установки на 50%.

Один силовой кабель прокладывается на два отсека, что позволяет более эффективно использовать существующую емкость фидера.

Более чистый внешний вид с меньшим количеством сообщений.

Динамическая балансировка нагрузки гарантировала, что даже когда два автомобиля заряжались, общая потребляемая мощность оставалась в пределах мощности цепи.

Сотрудники проходили аутентификацию с помощью карт доступа своей компании, и каждый пистолет был настроен как независимая точка выставления счетов в серверной части OCPP. Компании могли бы субсидировать оплату труда своего персонала, в то время как отсеки для посетителей могли бы работать на платной основе — и все это управлялось бы с одной платформы.

Развертывание

Сорок наших стационарных зарядных устройств переменного тока с двумя пистолетами мощностью 22 кВт (Тип 2) были установлены в основной зоне парковки для сотрудников, обслуживая 80 выделенных отсеков для электромобилей. Каждый постамент был прикреплен болтами к существующему ландшафтному острову, а электроэнергия подавалась от ближайшего питающего столба. Установка проводилась поэтапно в течение четырех выходных, чтобы не мешать парковке в будние дни. Серверная часть OCPP интегрировалась с системой контроля доступа каждой компании-арендатора, поэтому сотрудники просто подключались к своим существующим RFID-бейджам.

Результаты

● Зарядная мощность электромобилей была доставлена ​​в 80 отсеков с использованием всего 40 зарядных устройств, что позволило сократить затраты на оборудование и установку примерно на 45 % по сравнению с альтернативами с одним пистолетом.

●  Отзывы сотрудников были в основном положительными, а оплата была названа одним из лучших удобств на рабочем месте.

●  Управление объектом недвижимости сообщило об отсутствии проблем с электрической мощностью благодаря динамической балансировке нагрузки, которая удерживала пиковую нагрузку на цепь в определенных пределах.

●  Чистая, лаконичная установка сохранила эстетику ландшафтной парковки, отвечая архитектурным принципам парка.

●  После успеха этого внедрения в бизнес-парке были установлены зарядные устройства для двух пистолетов в двух других парковочных зонах, использующих ту же спецификацию.
