Трехфазный солнечный насос 380 В и инвертор общего назначения с ЧРП мощностью 0,75–2,2 кВт от завода Csivei имеют входной диапазон высокого напряжения постоянного тока. Максимальное входное напряжение постоянного тока составляет 900 В постоянного тока, рекомендуемый диапазон напряжения холостого хода 550–750 В постоянного тока и диапазон MPPT 450–600 В постоянного тока. Регулируемый диапазон пускового напряжения составляет 300–900 В постоянного тока. Эти значения служат основой для выбора строки панели, показанной в таблице рекомендуемого массива.
В серию входят двигатели трех номиналов: 0,75 кВт, 1,5 кВт и 2,2 кВт. Их номинальные выходные токи составляют 2,1 А, 3,8 А и 5,1 А соответственно. Каждая модель рассчитана на трехфазное питание переменного тока напряжением 380 В, а также может работать с правильно настроенной фотоэлектрической батареей в режиме солнечного насоса. Выбор режима работы определяет, будет ли привод использоваться для накачки солнечной энергии или в качестве инвертора общего назначения.
Для перечисленных вариантов модулей в рекомендуемом массиве используется одна цепочка из 18 модулей мощностью 250 Вт (37 ± 1 В) или одна цепочка из 15 модулей мощностью 300 Вт (45 ± 1 В). Более высокое напряжение фотоэлектрической цепочки может означать более низкий постоянный ток для данного уровня мощности, что может помочь управлять током кабеля и падением напряжения на длинных участках. Окончательная конструкция цепочки должна использовать фактические электрические данные модуля и поддерживать максимальное напряжение холостого хода массива в пределах допустимых значений привода.

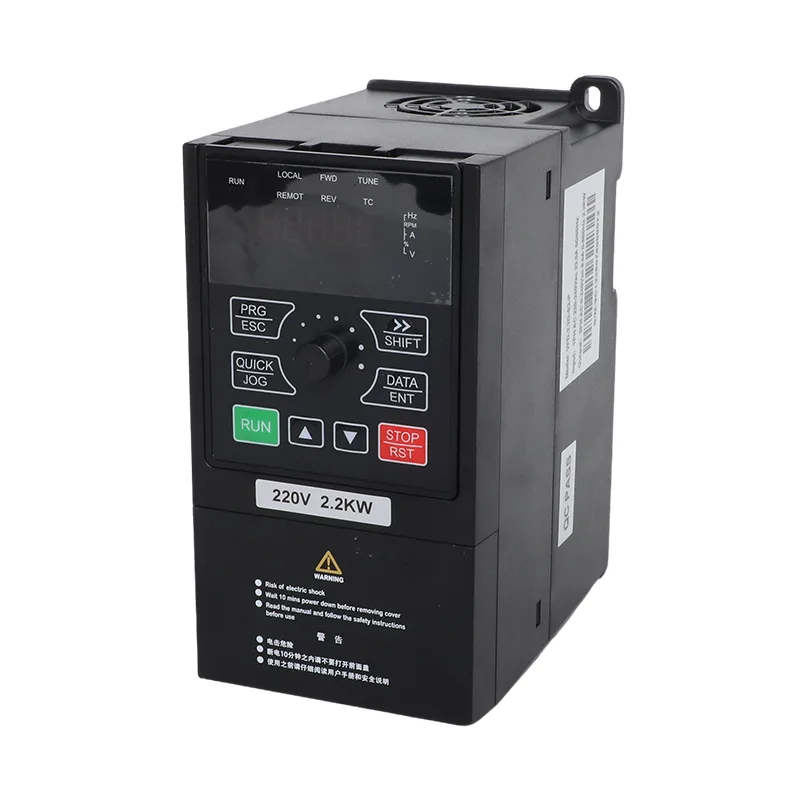

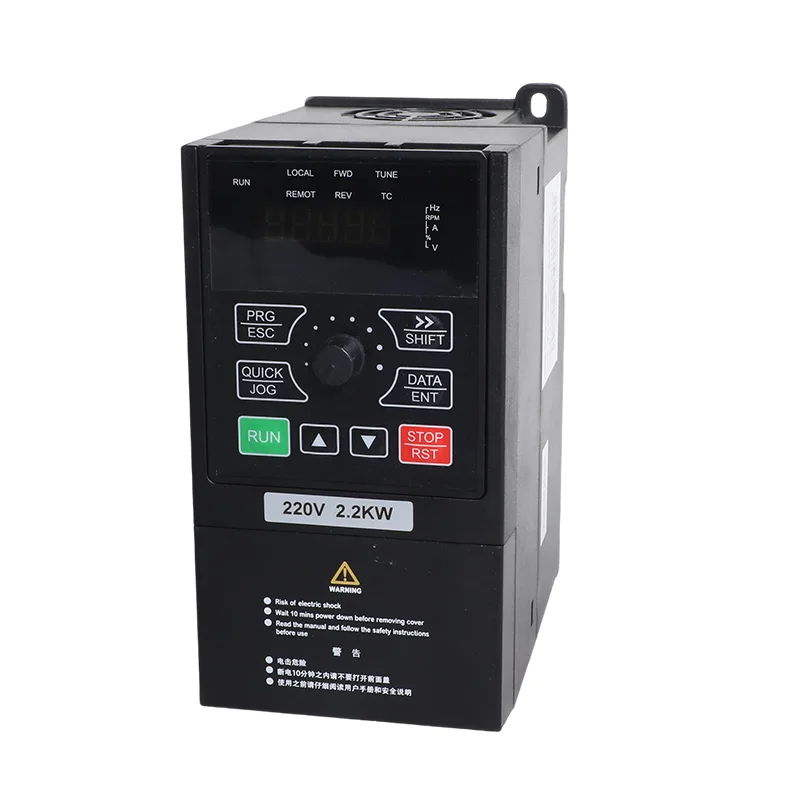

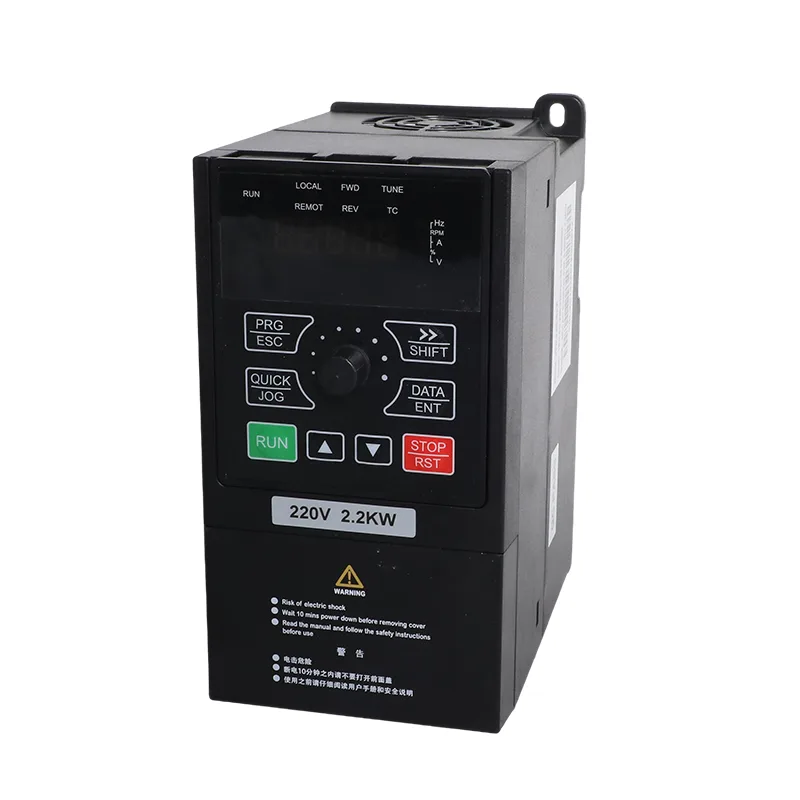

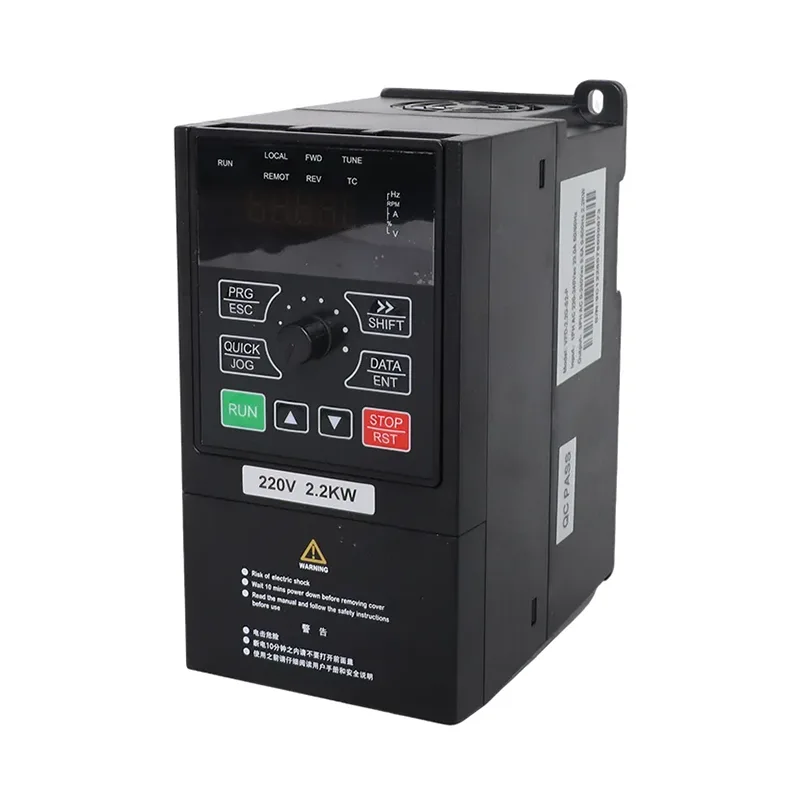

Все три модели имеют компактное шасси размером 171 × 86 × 138 мм и весом около 1 кг. Монтажная площадь 67,3 × 157,5 мм позволяет разместить инвертор в небольших шкафах управления или корпусах оборудования. Эта компактная форма полезна там, где небольшой насос или машина нуждаются в регулировании скорости, но пространство для установки ограничено.
Если P8-00 установлен на 1, привод работает в режиме солнечного насоса. Отслеживание MPPT регулирует работу в зависимости от доступной фотоэлектрической энергии, а логика слабого освещения и функции защиты, связанные с насосом, помогают управлять изменяющимися солнечными условиями. При выборе системы необходимо проверить напряжение строки массива, мощность двигателя и требования к насосу.
Если P8-00 установлен на 0, то же оборудование можно использовать для совместимых трехфазных двигателей без солнечной батареи. Управление SVC или V/F поддерживает регулирование скорости двигателя, а встроенный ПИД-регулятор и RS485 Modbus RTU доступны для подходящих приложений управления давлением, потоком или процессом. CSIVEI может настроить требуемый режим работы перед отправкой; более позднее изменение режима осуществляется с помощью соответствующих параметров и должно соответствовать руководству по эксплуатации продукта.
| Элемент | ВФД-ПК10-0,75Г-Т4 | ВФД-ПК10-1,5Г-Т4 | VFD-PC10-2.2G-T4 |
| Применимый двигатель | 0,75 кВт/1 л.с. | 1,5 кВт/2 л.с. | 2,2 кВт/3 л.с. |
| Номинальная мощность | 1,5 кВА | 3 кВА | 4 кВА |
| Входной ток | 3,4 А | 5 А | 5,8 А |
| Выходной ток | 2,1 А | 3,8 А | 5,1 А |
| Входное напряжение переменного тока | 3 фазы переменного тока от 380 В (-15 %) до 440 В (+10 %) | ||
| Макс. Входное напряжение постоянного тока | 900 В постоянного тока | ||
| Рекомендуемый диапазон Voc | от 550 до 750 В постоянного тока | ||
| Рекомендуемый диапазон MPPT | от 450 до 600 В постоянного тока | ||
| Диапазон стартового напряжения | от 300 до 900 В постоянного тока, настройка параметров | ||
| Номинальное выходное напряжение | 3 Ф 380 В переменного тока | ||
| Уровень шума | 50 дБА макс. |
| Модель | Модули 37±1 В, 250 Вт±5 Вт | Модули 45±1 В, 300 Вт±5 Вт | ||
| Модулей на строку | Струны | Модулей на строку | Струны | |
| ВФД-ПК10-0,75Г-Т4 | 18 | 1 | 15 | 1 |
| ВФД-ПК10-1,5Г-Т4 | 18 | 1 | 15 | 1 |
| VFD-PC10-2.2G-T4 | 18 | 1 | 15 | 1 |
| Элемент | Спецификация |
| Номинальная частота | 50/60 Гц |
| Диапазон входных частот | ±5% (от 47,5 до 63 Гц) |
| Выходное напряжение | от 0 до входного напряжения |
| Выходная частота | от 0,1 до 500 Гц |
| Максимальная частота | от 0 до 500 Гц (управление SVC и V/F) |
| Несущая частота | От 0,8 кГц до 8 кГц, автоматически настраивается в зависимости от нагрузки (поддерживается до 16 кГц) |
| Разрешение по частоте | Цифровая настройка 0,01 Гц; аналоговая настройка 0,025% от максимальной частоты |
| Режим управления | Безсенсорное векторное управление (БВК); Управление напряжением/частотой |
| Пусковой крутящий момент | 0,5 Гц/150 % (SVC) |
| Диапазон скоростей | 1:100 (СВК) |
| Точность стабильности скорости | ±0,5% (SVC) |
| Перегрузочная способность | 150 % номинального тока в течение 60 с; 170% в течение 12 с; 190% в течение 1,5 с |
| Увеличение крутящего момента | Автоматическое увеличение крутящего момента; ручное повышение от 0,1% до 30,0% |
| Кривая V/F | Линейная, многоточечная и квадратная кривая (мощность 1,2/1,4/1,6/1,8/2,0) |
| Разделение V/F | Полное разделение, полуразделение |
| Ускорение / замедление | Линейная или S-образная кривая, от 0,0 до 6500,0 с. |
| Торможение постоянным током | Стартовая частота от 0,00 Гц до максимальной частоты; время от 0,0 до 36,0 с; текущий от 0,0% до 100,0% |
| JOG-управление | Частота JOG от 0,00 Гц до максимальной частоты (по умолчанию 5 Гц); ускорение/замедление от 0,0 до 6500,0 с |
| Встроенный ПИД-регулятор | Да, для замкнутого контура давления, расхода или температуры без внешнего контроллера |
| АВР | Выходное напряжение остается стабильным при колебаниях напряжения сети |

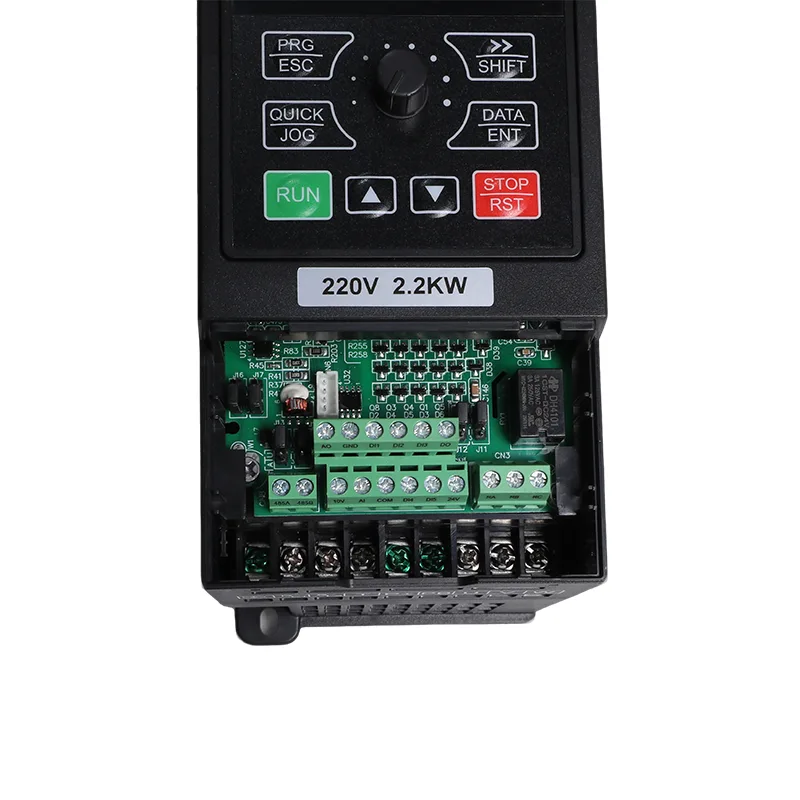

| Входные клеммы | 5 цифровых входов, DI5 поддерживает высокоскоростной импульс до 50 кГц; 1 аналоговый вход 0–10 В или 0–20 мА; 1 вход потенциометра клавиатуры |
| Выходные клеммы | 1 высокоскоростной импульсный выход до 50 кГц; 1 релейный выход; 1 аналоговый выход 0–20 мА или 0–10 В |
| Коммуникация | RS485, Modbus RTU |
| Защита | Обнаружение короткого замыкания двигателя при включении питания, потери фазы на выходе, перегрузки по току, повышенного напряжения, пониженного напряжения, перегрева, перегрузки, недогрузки, слабого освещения |
| Рабочая температура | от -10°С до 50°С; снижение мощности на 1% на 1°C выше 40°C |
| Температура хранения | от -20°С до 60°С |
| Влажность | Относительная влажность ниже 95 %, без конденсации. |
| Высота | Ниже 1000 м; снижение мощности 1% на 100 м от 1000 до 3000 м |
| Вибрация | Ниже 5,9 м/с² (0,6 г) |
| Корпус | IP20, настенное крепление или шкаф, вертикальная установка |
| Система распределения | ТН, ТТ |
| ЭМС/безопасность | МЭК 61800-3 (С3); МЭК 61800-5-1 |
Этот диапазон мощности предназначен для небольших трехфазных насосов и оборудования с приводом от двигателя, где полезны регулируемая скорость, работа от солнечной энергии или и то, и другое.
В насосных системах регулируемое ускорение и замедление может помочь управлять скоростью нарастания и падения расхода. Правильные настройки рампы зависят от насоса, трубопроводов и гидравлических условий; их следует выбирать во время ввода в эксплуатацию, а не предполагать, исходя только из мощности двигателя.
В рекомендуемых конфигурациях массива используется 18 модулей по 250 Вт или 15 модулей по 300 Вт в одной цепочке. Инвертор поддерживает напряжение до 900 В постоянного тока с рекомендуемым диапазоном Voc 550–750 В постоянного тока и диапазоном MPPT 450–600 В постоянного тока. Перед подтверждением строки проверьте фактическое напряжение холостого хода модуля при температурных условиях на месте.
Установите P8-00 на 1 для режима солнечного насоса или на 0 для режима общего назначения. Та же платформа сочетает в себе солнечную накачку на основе MPPT с управлением двигателем SVC/V/F, встроенным ПИД-регулятором и Modbus RTU, что позволяет ей обслуживать подходящие насосы или легкие машины.
P8-10–P8-14 настраивают поведение остановки и перезапуска при слабом освещении. Защита от недогрузки и входы уровня воды также могут поддерживать защиту насоса при правильном подключении и настройке для установки.
Шасси размером 171×86×138 мм весит примерно 1 кг. Встроенный ПИД-регулятор, пять цифровых входов, аналоговый ввод-вывод и RS485 Modbus RTU обеспечивают возможности локального управления и интеграции без необходимости использования отдельного ПИД-регулятора для поддерживаемых приложений с замкнутым контуром.
18 модулей по 250 Вт (тип 37 В) в одной цепочке или 15 модулей по 300 Вт (тип 45 В). Оба выводят массив в рекомендуемый диапазон холостого хода от 550 до 750 В постоянного тока. Не превышайте 900 В постоянного тока, что является номинальным максимумом.
Да, это обычная автономная установка. Подключите массив к клеммам постоянного тока, а насос — к U, V и W, установите P8-15 на 1 для солнечного питания, и привод будет работать всякий раз, когда массив подает достаточное напряжение.
Ни один. Управление — бездатчиковое векторное или V/F, оба без обратной связи. MPPT, защита от сухого хода, защита от недогрузки и дополнительный ПИД-регулятор для постоянного давления уже имеются в приводе.
P8-09 устанавливает нижний предел рабочей частоты, по умолчанию 10,00 Гц. Вместе с порогом слабого освещения в P8-10 это то, что не позволяет приводу слишком медленно вращать насос для перемещения воды.
Да, через RS485 с Modbus RTU. Рабочая частота, напряжение шины, выходной ток, выходная мощность, состояние цифровых входов и выходов, а также текущий режим питания считываются из группы мониторинга U0, при этом режим питания в U0-49 показывает сетевое или солнечное питание.
Да. Большая часть таких агрегатов поставляется в режиме общего назначения, приводя в действие вентиляторы теплиц, насосы для мастерских, системы циркуляции охлаждающей жидкости и небольшие компрессоры с питанием 380 В без каких-либо массивов где-либо на площадке. То же оборудование, те же параметры, другой режим. Сообщите нам, какой из них вы хотите, когда заказываете. Агрегат, купленный в режиме солнечного насоса, переключается установкой P8-00 на 0.
Сообщите нам модельный ряд и количество, и мы письменно укажем дату отгрузки вместе с ценой. Стандартные модели и устройства под торговой маркой OEM поставляются не по одному и тому же графику, поскольку печать на корпусе и этикетки выполняются по вашему эскизу, поэтому стоит решить это перед заказом.
