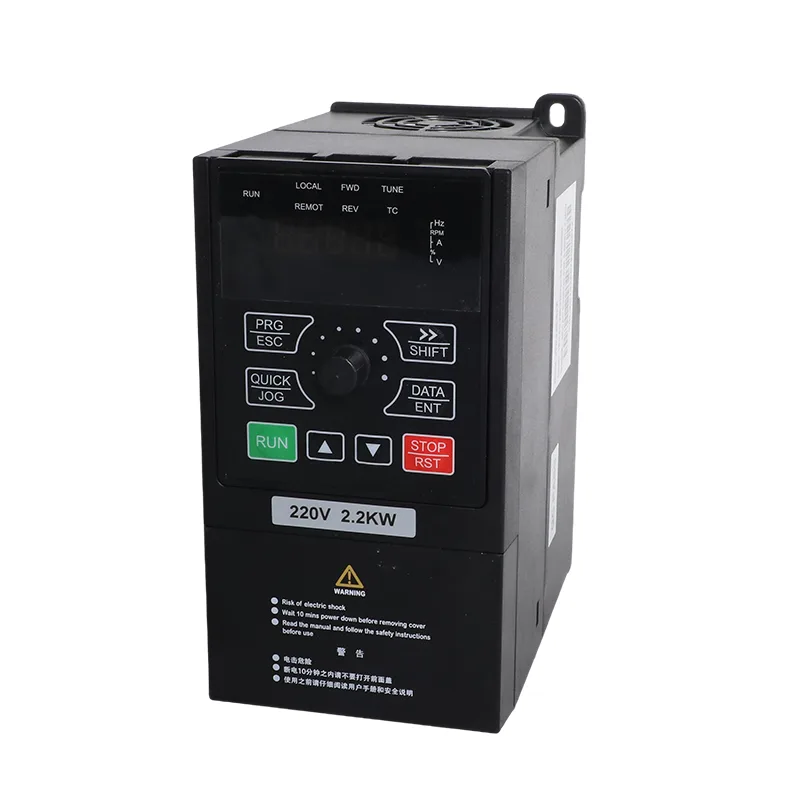

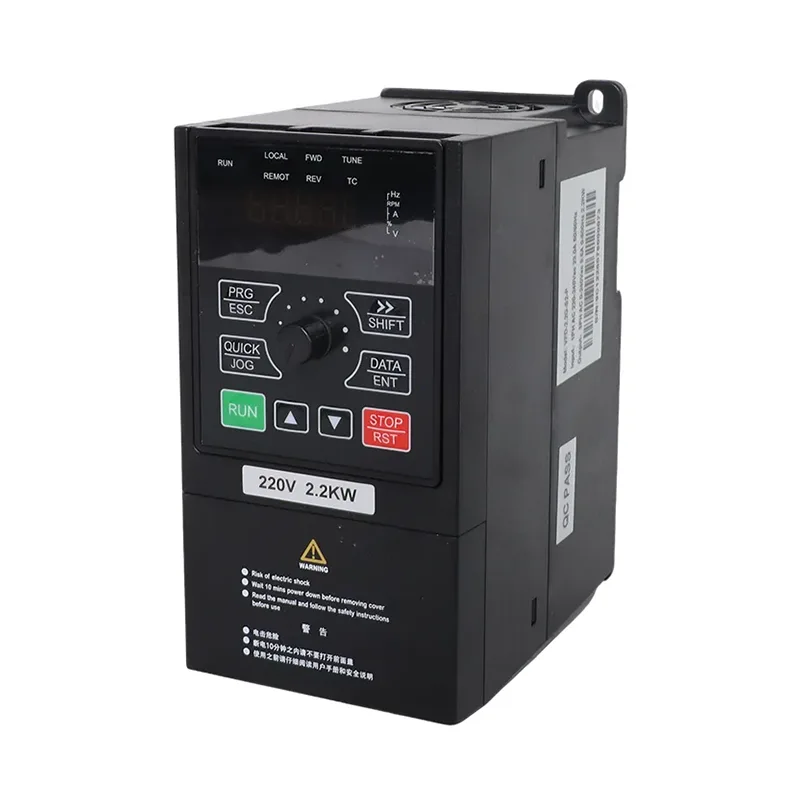

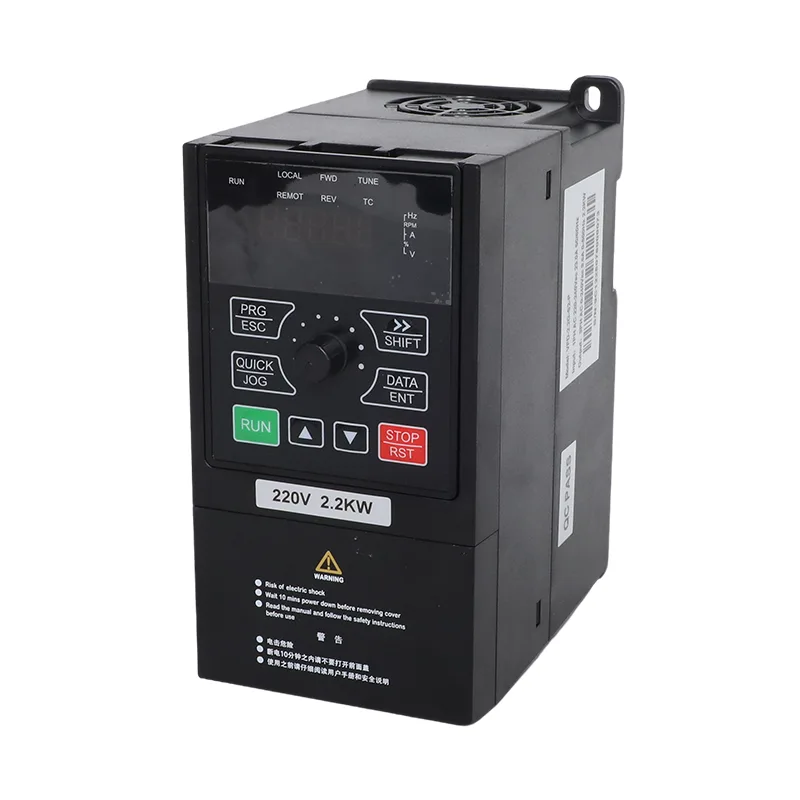

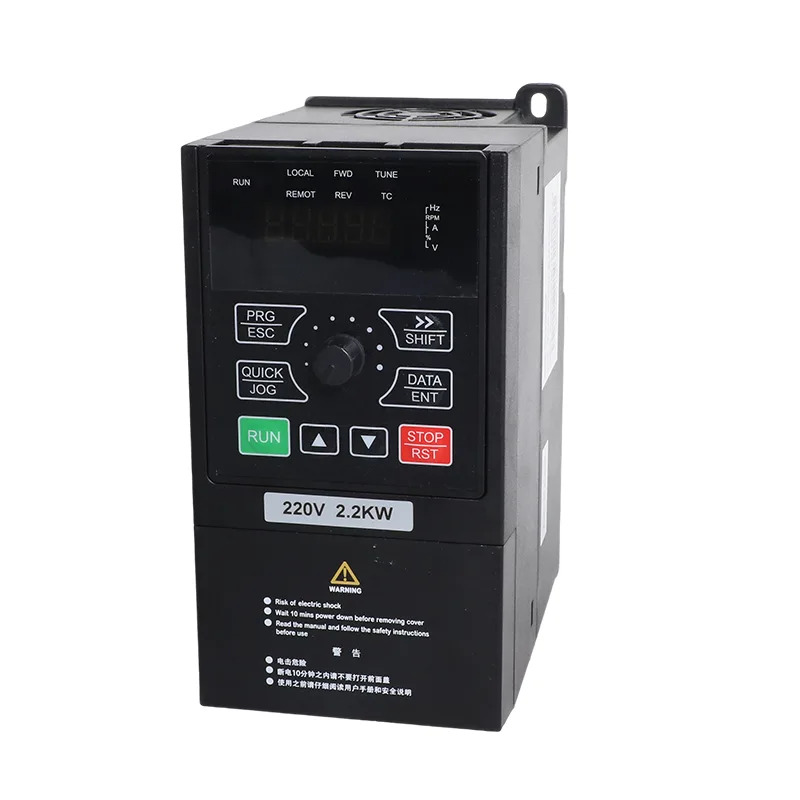

3-фазный солнечный насос мощностью 15–22 кВт, 380 В и инвертор общего назначения с ЧРП

Серия CSIVEI iMaster VFD-PC10 включает модели трехфазных инверторов мощностью 15 кВт, 18,5 кВт и 22 кВт. Соответствующие номера моделей: VFD-PC10-15G-T4-MK, VFD-PC10-18.5G-T4-MK и VFD-PC10-22G-T4-MK. Их указанные выходные токи составляют 32 А, 37 А и 45 А соответственно для двигателей, соответствующих электрическим требованиям привода.

Трехфазный солнечный насос мощностью 15–22 кВт, 380 В и инвертор общего назначения с частотно-регулируемым приводом поддерживают две рабочие конфигурации: режим солнечного насоса и режим инвертора общего назначения. Режим солнечного насоса использует фотоэлектрическую батарею в качестве источника питания постоянного тока и включает управление MPPT. Режим общего назначения обеспечивает управление двигателем с переменной частотой с использованием бездатчикового векторного управления (SVC) или управления V/F.

На принципиальных схемах, поставляемых для этого диапазона мощностей, обозначены клеммы P+ и PB для подключения внешнего тормозного резистора. Это подключение актуально, когда приложению требуется тормозной резистор для контролируемого замедления. Выбор резистора, подключение и эксплуатационные пределы должны соответствовать технической документации соответствующей модели.

Технические характеристики модели

Перед выбором модели проверьте паспортную табличку двигателя и номинальный выходной ток инвертора. Номинальная мощность привода сама по себе не определяет пригодность привода для любого режима работы двигателя или насоса. Проверьте применимые электрические ограничения в документации на конкретную модель.

Таблица B. Рекомендуемая конфигурация солнечной батареи

В поставляемой таблице конфигурации указано количество различных модулей для моделей мощностью 15 кВт, 18,5 кВт и 22 кВт. Эти схемы следует рассматривать как эталонные конфигурации и перед установкой сверять их с техническими данными фотомодуля и условиями на месте.

Номинальная мощность фотоэлектрической батареи, указанная выше, рассчитывается на основе указанной мощности и количества модуля. Это не замена полной конструкции фотоэлектрической системы.

Напряжение фотоэлектрической цепи

Указанное максимальное входное напряжение постоянного тока составляет 900 В постоянного тока. Рекомендуемый диапазон напряжения холостого хода составляет 550–750 В постоянного тока, а рекомендуемый рабочий диапазон MPPT — 450–600 В постоянного тока. Эти значения описывают различные эксплуатационные пределы и не должны использоваться взаимозаменяемо.

Прежде чем окончательно определиться с расположением струн, рассчитайте ожидаемое напряжение холостого хода, используя Voc и температурный коэффициент выбранного модуля. В расчете должна учитываться минимальная ожидаемая температура на объекте. Убедитесь, что рассчитанное напряжение цепочки для холодной погоды остается в пределах максимального входного предела постоянного тока инвертора и что нормальное рабочее напряжение соответствует указанному диапазону MPPT.

Проектирование системы на стороне постоянного тока

Фотоэлектрические цепочки, кабели постоянного тока, изоляторы, защита от сверхтоков, защита от перенапряжения и сумматорное оборудование следует рассматривать как часть общей установки. Требуемые устройства и их номиналы зависят от конфигурации массива, расположения проводов, трассы кабеля и применимых электрических требований.

Для параллельных цепочек подтвердите требуемую схему сумматора и защиты цепочки в руководстве по установке инвертора и у разработчика фотоэлектрической системы. Требования к защите от перенапряжения также следует определять на основе схемы установки и применимых инструкций. Не выбирайте устройства защиты постоянного тока исключительно на основе номинальной мощности инвертора.

Таблица C. Общие характеристики (одинаковые для всей линейки iMaster)

Режимы работы

1. Режим солнечного насоса

Режим солнечного насоса предназначен для насосов, питаемых от фотоэлектрической батареи. Перечисленные функции управления включают отслеживание точки максимальной мощности (MPPT) и логику защиты от слабого освещения.

Количество мощности, доступной насосу, зависит от солнечного излучения, конфигурации фотоэлектрической батареи, требований к двигателю, характеристик насоса и условий на месте. Поэтому массив должен быть спроектирован с учетом ограничений по напряжению инвертора, а также требуемой мощности подачи воды.

Если требуется резервная сеть или генератор, проверьте схему входного переключения и проводку по соответствующей схеме модели. В зависимости от настроенной системы могут потребоваться внешние коммутационные компоненты; не предполагайте, что все функции переключения источника содержатся в инверторе.

2. Режим инвертора общего назначения.

Режим общего назначения обеспечивает управление переменной частотой для совместимого оборудования с приводом от двигателя. Перечисленные функции включают управление SVC и V/F, ПИД-регулирование, регулируемое ускорение и замедление, а также связь RS485 Modbus RTU.

Режим работы выбирается через параметр P8-00 в соответствии с предоставленной конфигурацией. Правильный режим и параметры управления следует подтвердить при вводе в эксплуатацию, используя инструкции для конкретной модели и версии прошивки.

Технические характеристики

1. Подключение внешнего тормозного резистора

На главных принципиальных схемах моделей мощностью 15 кВт, 18,5 кВт и 22 кВт обозначены клеммы P+ и PB для внешнего тормозного резистора. Это подключение может быть полезным, когда приложение требует контролируемого замедления, а не остановки двигателя выбегом.

Необходимость в тормозном резисторе зависит от инерции нагрузки, требований к замедлению и режима работы. Перед установкой проверьте характеристики резистора, требования к проводке и допустимые условия торможения в соответствующем руководстве.

2. Перегрузочная способность

В поставляемых общих характеристиках указаны следующие номинальные значения кратковременной перегрузки:

Эти номиналы описывают указанную перегрузочную способность. Сами по себе они не гарантируют успешный запуск конкретного двигателя. При выборе следует учитывать номинальный ток двигателя, нагрузку насоса, время ускорения и предполагаемую последовательность запуска.

3. Управление двигателем и ПИД-регулятор.

Перечисленными режимами управления являются бездатчиковое векторное управление (SVC) и управление V/F. В общей спецификации SVC указан пусковой момент 150% при частоте 0,5 Гц, диапазон скоростей 1:100 и точность стабилизации скорости ±0,5%.

Встроенная функция ПИД указана для регулирования таких переменных, как давление, расход и температура. Требуемые датчики, сигналы обратной связи и последовательность управления должны быть настроены для конкретного применения.

4. Функции защиты

К перечисленным функциям защиты относятся:

• Обнаружение короткого замыкания двигателя при включении питания
• Защита от потери фазы на выходе
• Защита от перегрузки по току
• Защита от повышенного и пониженного напряжения
• Защита от перегрева
• Защита от перегрузки и недогрузки
• Защита от слабого света

В поставляемом источнике также перечислены сигналы тревоги, связанные со слабой солнечной энергией, полным баком, отсутствием воды и недогрузкой двигателя. Коды и значения сигналов тревоги следует сверить с руководством к конкретной модели, прежде чем использовать их для установки или устранения неполадок.

5. Платформа управления и связь

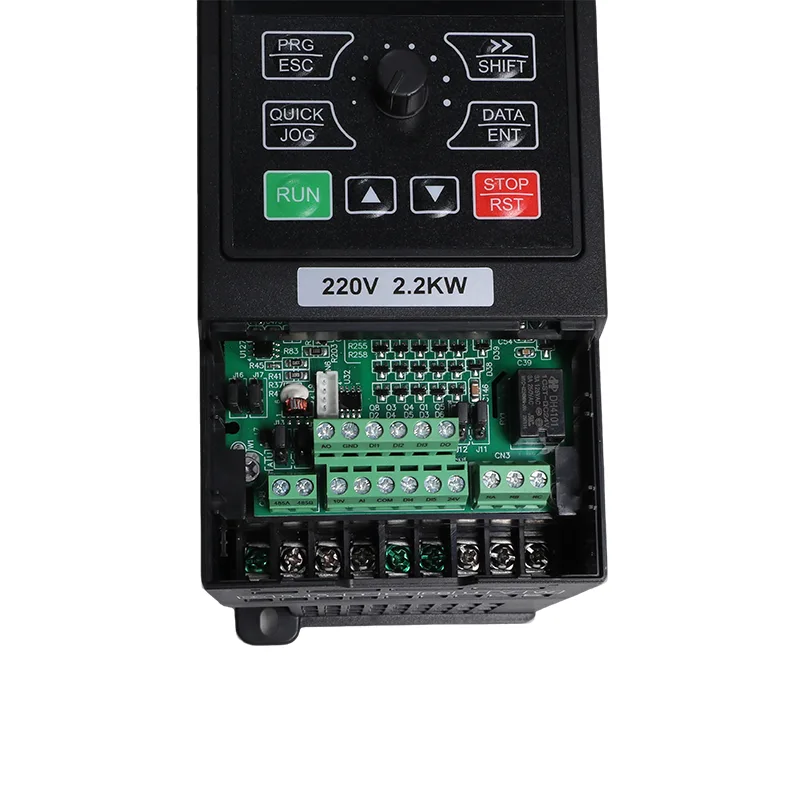

В поставляемой информации о продукте указано, что модели мощностью 15 кВт, 18,5 кВт и 22 кВт используют одну и ту же платформу управления с одинаковым расположением клемм, нумерацией параметров и управлением клавиатурой для всех трех номиналов. Перед вводом в эксплуатацию проверьте применимую проводку и параметры для поставляемой модели.

Связь RS485 с Modbus RTU входит в стандартную комплектацию этой серии. Доступные контрольные значения и регистры управления должны быть проверены в карте регистров связи для соответствующей версии.

Типичные применения

1. Сельскохозяйственная ирригация

Привод можно использовать для ирригационных насосов, питающих сети каналов, большие ирригационные зоны или другие сельскохозяйственные водные системы. Перед выбором модели следует проверить ток двигателя, требуемый расход воды, общий динамический напор, конфигурацию фотоэлектрической батареи и ежедневные эксплуатационные требования.

2. Муниципальное водоснабжение

Для забора сырой воды, ее передачи на очистные сооружения или подачи в распределительные резервуары выбор должен учитывать мощность насоса, характеристики двигателя, требования к управлению и наличие предполагаемого источника энергии.

3. Обезвоживание шахты

При использовании в шахтах и ​​карьерах подтвердите номинал двигателя насоса, ожидаемое изменение нагрузки, требуемую продолжительность работы и условия установки. Инвертор должен соответствовать реальным требованиям двигателя и места установки.

4. Водный обмен для аквакультуры

Для ферм по выращиванию рыбы и креветок, где требуется регулярный водообмен, можно рассмотреть возможность использования привода с совместимым насосным оборудованием. При проектировании системы следует учитывать необходимый объем воды, график откачки и доступную солнечную или переменную энергию.

5. Промышленная перекачка воды и охлаждение

В режиме общего назначения привод можно оценить для совместимых систем промышленной перекачки воды, контуров охлаждения и технологической воды, требующих управления двигателем с переменной частотой.

6. Вентиляторы, воздуходувки и другие технологические приводы.

Конфигурацию общего назначения можно рассматривать для совместимых вентиляторов, воздуходувок и другого оборудования с приводом от двигателя. Прежде чем выбирать модель, проверьте характеристики нагрузки, данные двигателя, требования к замедлению и необходимость использования внешнего тормозного резистора.

Рекомендации по установке и выбору

1. Подберите привод к двигателю.

Проверьте паспортную табличку двигателя на предмет номинальной мощности, тока, напряжения и частоты. Сравните номинальный ток двигателя с выходным током выбранной модели и оцените требования к нагрузке и ускорению, прежде чем подтверждать номинал инвертора.

2. Подтвердите необходимость тормозного резистора.

Если требуется контролируемое замедление, оцените, подходит ли внешний тормозной резистор для данного применения. Проверьте номинал резистора, расположение клемм, параметры подключения и пределы торможения в соответствии с документацией для конкретной модели.

3. Проверьте длину выходного кабеля.

В поставляемом источнике указаны рекомендации по выходному реактору для насосных установок, в которых длина кабеля привод-двигатель превышает 50 м. Ознакомьтесь с соответствующим руководством, чтобы узнать применимые указания по длине кабеля, требования к реактору и условия установки. При оценке выходного подключения учитывайте изоляцию двигателя и расположение кабелей.

4. Проверьте фотоэлектрическую защиту и проводку.

Проверьте конструкцию массива, расположение параллельных цепей, изолятор постоянного тока, защиту от перегрузки по току, сумматорное оборудование и требования к защите от перенапряжения. Соответствующие устройства и номиналы должны соответствовать руководству по эксплуатации инвертора, конструкции фотоэлектрических модулей и применимым электрическим стандартам.

5. Учет температуры и высоты.

Указанная рабочая температура составляет от -10°C до 50°C, с требованием снижения номинальных характеристик на 1% на каждый 1°C выше 40°C. Указанные рекомендации по высоте требуют снижения номинальных характеристик на 1% на каждые 100 м от 1000 м до 3000 м. Подтвердите применимые требования к установке для конкретной модели, включая любые дополнительные требования для работы на больших высотах.

6. Следуйте процедуре ввода в эксплуатацию.

Настройте данные двигателя, источник команд, режим управления и настройки ускорения или замедления в соответствии с инструкциями модели. В прилагаемом FAQ указаны параметры от F3-00 до F3-04 для данных двигателя и рекомендуется выполнить автонастройку перед первой эксплуатацией. Для выполнения полной процедуры ввода в эксплуатацию следуйте руководству по эксплуатации конкретной модели.

Часто задаваемые вопросы

1. Почему модели мощностью от 15 до 22 кВт оснащены клеммами тормозного резистора?

На прилагаемой принципиальной схеме обозначены клеммы P+ и PB для подключения внешнего тормозного резистора на моделях мощностью 15 кВт, 18,5 кВт и 22 кВт. Требуется ли резистор, зависит от требований к нагрузке, инерции и замедлению. Для других номинальных мощностей перед заказом проверьте расположение клемм и наличие тормозного резистора.

2. Может ли модель мощностью 22 кВт запустить погружной насос мощностью 22 кВт?

Пригодность необходимо оценивать с учетом номинального тока двигателя, требований к запуску, нагрузки насоса и настроек ускорения. Указанный пусковой момент SVC составляет 150 % при частоте 0,5 Гц, а номинальная мощность последовательной перегрузки составляет 150 % номинального тока в течение 60 секунд. Эти цифры не гарантируют совместимость с каждым погружным насосом мощностью 22 кВт. Настройте данные паспортной таблички двигателя и следуйте применимым инструкциям по автонастройке и вводу в эксплуатацию.

3. Какая защита по постоянному току требуется для шестиструнной фотоэлектрической батареи?

Поставляемая информация по установке требует наличия автоматического выключателя постоянного тока на входе фотоэлектрической панели, распределительного блока фотоэлектрических модулей, в котором объединяются параллельные цепочки, и устройства защиты от перенапряжения типа II для указанного условия расстояния до массива. Перед вводом в эксплуатацию проверьте точные номинальные характеристики устройства, требования к размещению и длине кабеля в соответствии с руководством по установке и проектом фотоэлектрической системы.

4. Как снижение номинальных характеристик влияет на установку мощностью 22 кВт?

Указанное снижение номинальных температур составляет 1 % на каждый 1°C выше 40 °C в диапазоне рабочих температур от -10 °C до 50 °C. Указанное снижение мощности составляет 1% на каждые 100 м от 1000 м до 3000 м. В поставляемом источнике также указаны требования к изолирующему трансформатору на высоте более 2000 м; перед установкой проверьте это требование и его условия в руководстве конкретной модели.

5. Какие функции мониторинга доступны через Modbus?

RS485 Modbus RTU указан в качестве интерфейса связи. Подаваемый источник идентифицирует группу мониторинга U0, включающую выходной ток, выходную мощность, напряжение шины, состояние цифровых входов и выходов, а также режим питания в U0-49. Перед интеграцией проверьте карту регистров и доступные данные для поставляемой версии прошивки.

6. Могут ли эти модели работать как инверторы общего назначения, а не как приводы солнечных насосов?

В поставляемой информации о продукте в качестве вариантов конфигурации указаны режим солнечного насоса и режим общего назначения. Функции общего назначения включают управление SVC или V/F, ПИД и Modbus RTU, а модели мощностью от 15 до 22 кВт также имеют клеммы P+ и PB, предназначенные для внешнего тормозного резистора. Параметр P8-00 указан как параметр выбора режима в поставляемом материале. Подтвердите правильную настройку и разрешенную процедуру преобразования в руководстве для конкретной модели.

7. Используют ли модели мощностью 15 кВт, 18,5 кВт и 22 кВт одну и ту же платформу управления?

В предоставленной информации о продукте указано, что все три типа имеют общую платформу управления, включая единообразную нумерацию параметров, работу с клавиатурой и соглашения о расположении терминалов. Номинальный ток и мощность различаются в зависимости от модели, поэтому выбор и подключение должны соответствовать спецификациям и схемам конкретного устройства.
