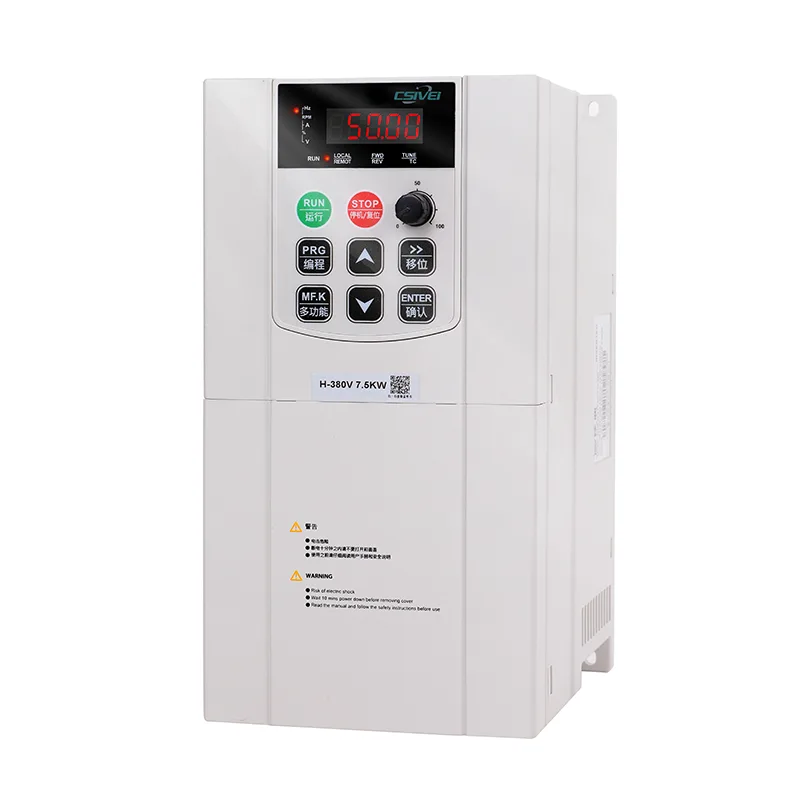

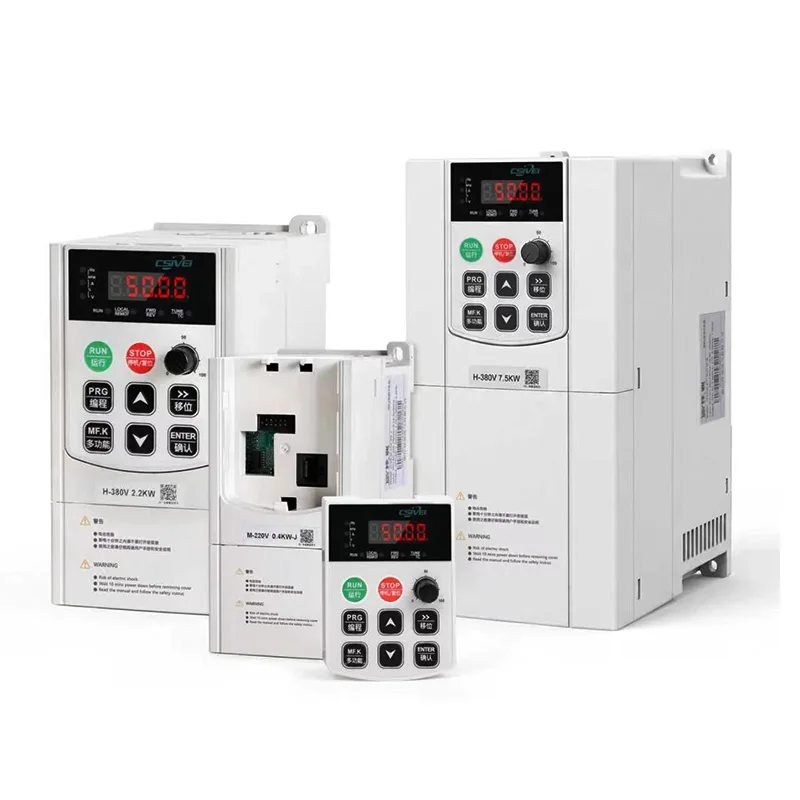

18,5 кВт 3-фазный инвертор солнечного насоса

Трехфазный инвертор солнечного насоса CSIVEI мощностью 18,5 кВт — это мощное решение для крупномасштабных проектов по производству солнечной воды. Он поддерживает как автономный, так и гибридный режимы, автоматически переключаясь между солнечным питанием, аккумулятором и сетью. Усовершенствованный MPPT с эффективностью 99 %, широким диапазоном входного напряжения (500–1000 В постоянного тока). Привод оснащен встроенным ПЛК, несколькими портами связи (RS485, Ethernet, CAN) и опцией с 7-дюймовым сенсорным экраном. Защита включает в себя обнаружение дугового замыкания, мониторинг замыкания на землю и защиту насоса от сухого хода. Прочный корпус IP54 (опционально IP65) для наружной установки. Идеально подходит для освоения пустынь, перекачивания резервуаров и промышленной очистки воды. CSIVEI поставляет готовые решения для солнечных насосов.

Основные параметры и характеристики

Применение продукта

Этот преобразователь частоты, предназначенный для водоснабжения сельских населенных пунктов, приводит в действие насосы, которые перекачивают воду из скважин, рек или водохранилищ в надземные резервуары или сети прямого распределения. Система работает автоматически: когда солнечной энергии достаточно, насос наполняет бак; когда бак заполнен, привод переходит в спящий режим, сохраняя механический срок службы. Идеально подходит для деревенских киосков с водой, школьных систем водоснабжения и снабжения медицинских клиник. Встроенный ПИД-регулятор обеспечивает постоянное давление в приподнятых резервуарах, а алгоритм MPPT извлекает максимальную мощность из солнечных панелей даже в пасмурные дни. Это решение обеспечивает чистую и недорогую воду для питья и канализации без зависимости от дизельного топлива или сети.

Интеллектуальная защита насоса и предотвращение сухого хода

Защита насоса от повреждений имеет решающее значение в солнечных системах водоснабжения. Трехфазный инвертор солнечного насоса CSIVEI мощностью 18,5 кВт включает в себя комплексный набор защит для конкретного насоса:

●  Защита от сухого хода — контролирует ток, мощность или дополнительный датчик расхода; останавливает насос, когда источник воды исчерпан, и автоматически повторяет попытку через заданный интервал.

●  Обнаружение разрыва трубы/низкого расхода — обнаруживает внезапное падение тока, указывающее на разрыв или утечку трубы, и отключается для предотвращения затопления.

●  Защита от перегрузки по току и перегрузки — предотвращает перегрев насоса из-за песка, накипи или выхода из строя подшипника.

●  Отключение при пониженном и повышенном напряжении – защищает привод и двигатель от нестабильной солнечной энергии.

●  Антиобратный полив – когда насос останавливается, можно управлять обратным клапаном, чтобы предотвратить обратный поток воды, который вращает двигатель назад.

Эти средства защиты продлевают срок службы насоса, сокращают количество посещений для технического обслуживания и обеспечивают надежную подачу воды в удаленные солнечные установки.

Часто задаваемые вопросы

В1: Какой размер кабеля мне нужен между солнечными панелями и приводом?

О: Размер кабеля зависит от постоянного тока и расстояния. Для трехфазного инвертора солнечного насоса мощностью 18,5 кВт обычно на коротких расстояниях используется медный кабель сечением 4‑10 мм². Воспользуйтесь нашим инструментом для определения размера кабеля или проконсультируйтесь с техническим специалистом. Для прокладки на открытом воздухе всегда используйте кабели с двойной изоляцией, устойчивые к ультрафиолетовому излучению.

В2: Могу ли я установить привод на открытом воздухе?

О: Стандартный корпус IP20 требует установки в помещении или в защищенном от атмосферных воздействий шкафе. Для установки вне помещения без дополнительного шкафа закажите дополнительный корпус IP54/IP65. Все версии имеют печатные платы с конформным покрытием для защиты от влаги.

В3: Нужен ли прерыватель постоянного тока между панелями и приводом?

О: Да, автоматический выключатель постоянного тока или предохранительный разъединитель являются обязательными для обеспечения безопасности и соответствия нормам. CSIVEI рекомендует использовать двухполюсный автоматический выключатель постоянного тока, рассчитанный на 1,25-кратный максимальный ток постоянного тока.

Вопрос 4: Как подключить датчик защиты от сухого хода?

A: Привод имеет специальные цифровые входные клеммы для реле расхода, реле давления или электрода уровня воды. Подключите НО/НЗ контакты датчика; затем установите соответствующий параметр на «защита от сухого хода». Привод остановится и отобразит неисправность при срабатывании датчика.

В5: Какие требования к заземлению предъявляются к этому приводу?

О: Правильное заземление имеет решающее значение. Подключите клемму PE привода к специальному заземлению с помощью медного проводника. Также заземлите рамы солнечных батарей и двигатель насоса. Отсутствие заземления может привести к поражению электрическим током или неисправности привода.

Пример клиента: Водоснабжение сельских населенных пунктов

В деревне из 300 семей в Восточной Африке были ненадежные колодцы с ручным насосом. Был установлен солнечный насос CSIVEI с ЧРП с трехфазным инвертором солнечного насоса мощностью 18,5 кВт, который поднимал воду из скважины в приподнятый резервуар емкостью 50 000 л.

Результаты:

Чистая вода доступна ежедневно в течение 4 часов и обслуживает все семьи.

Не требуется дизельное топливо или сетевое электричество – эксплуатационные расходы нулевые.

Техническое обслуживание сводится к ежегодной чистке панелей.

Женщины и дети больше не ходят на большие расстояния за водой.

Система работала без сбоев в течение 3 лет, преобразовывая здоровье населения и экономическую деятельность.
