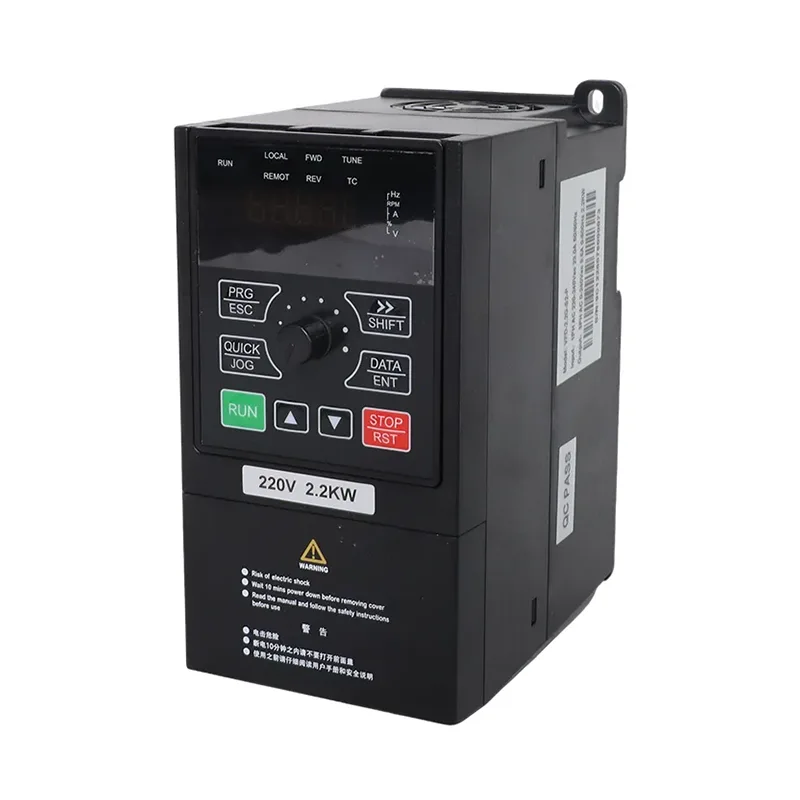

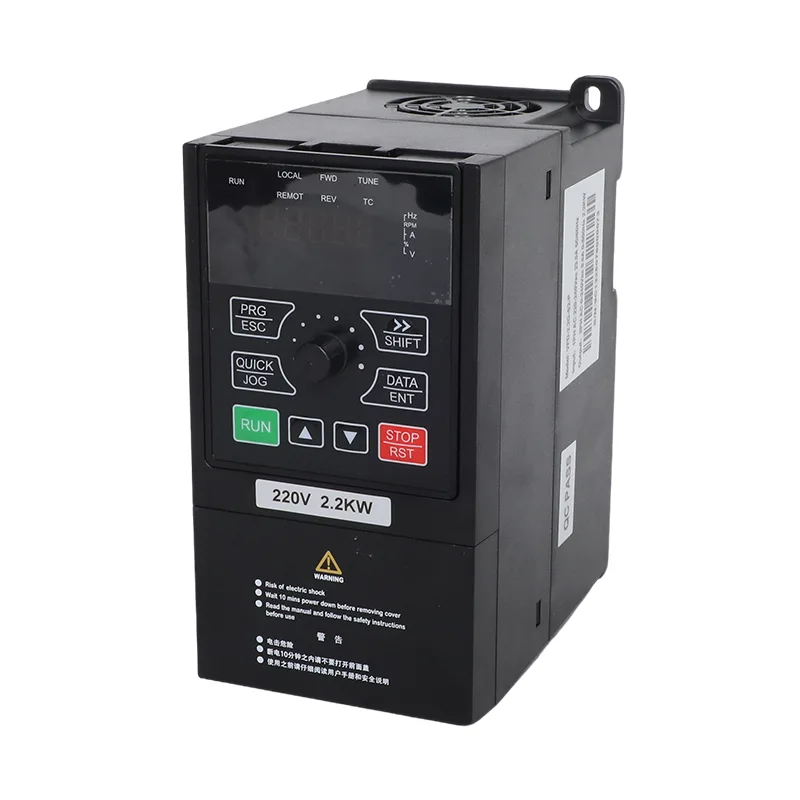

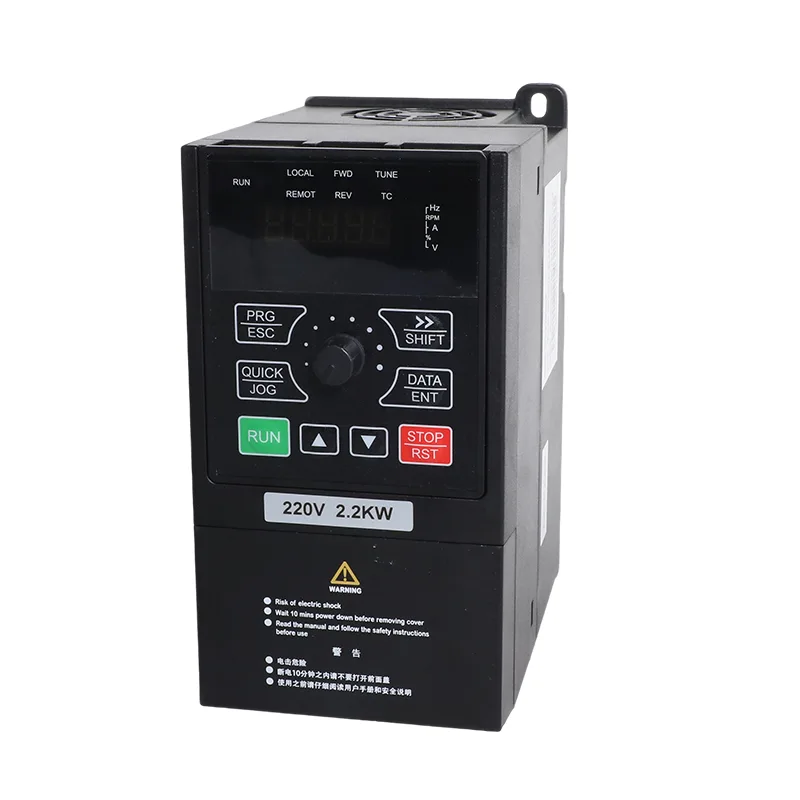

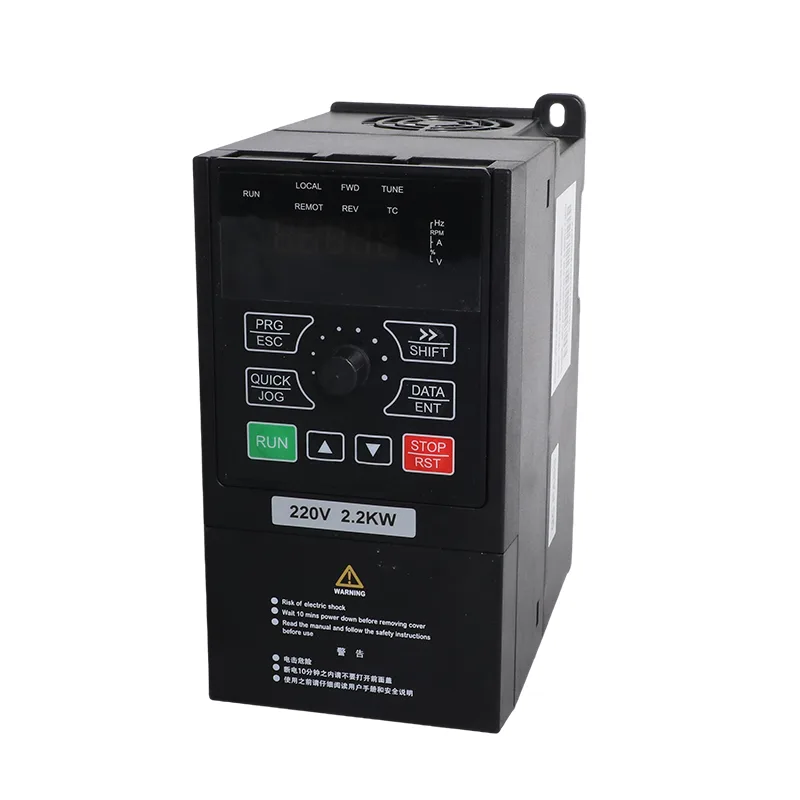

30 кВт/37 кВт 3-фазный солнечный насос 380 В и инвертор общего назначения с ЧРП

Трехфазный солнечный насос мощностью 30 кВт/37 кВт с напряжением 380 В и инвертором общего назначения VFD доступен в двух моделях: VFD-PC10-30G-T4-MK и VFD-PC10-37G-T4-MK. Оба используют трехфазный вход переменного тока и поддерживают работу солнечного насоса или общего назначения в соответствии с выбранной конфигурацией.

В приложениях с солнечными насосами привод управляет двигателем насоса, используя энергию фотоэлектрической батареи. В режиме общего назначения он обеспечивает управление двигателем с переменной частотой для совместимого промышленного оборудования. Выбор модели зависит от номинальной мощности и тока двигателя, условий эксплуатации насоса, доступного источника питания и требуемых функций управления.

Режимы работы

Для трехфазного солнечного насоса мощностью 30 кВт/37 кВт с напряжением 380 В и инвертора общего назначения с частотно-регулируемым приводом рабочий режим выбирается с помощью параметра P8-00 в соответствии с применимой конфигурацией модели.

1. Режим солнечного насоса

Режим солнечного насоса предназначен для насосов, питаемых от фотоэлектрической батареи. Функции управления, перечисленные для этого режима, включают отслеживание точки максимальной мощности (MPPT) и логику защиты от слабого освещения.

Массив фотоэлектрических модулей должен быть сконфигурирован в пределах указанных пределов напряжения постоянного тока привода. Производительность насоса зависит от доступной солнечной энергии, требований к двигателю, характеристик насоса и условий на месте.

Если требуется резервная сеть или генератор, схема входного переключения и проводка должны соответствовать схеме применимой модели. Подтвердите, требуются ли для выбранной установки внешние коммутационные компоненты, а не предполагайте, что все функции переключения содержатся в приводе.

2. Режим инвертора общего назначения.

Режим общего назначения предназначен для совместимого оборудования с приводом от двигателя, требующего регулирования частоты. Перечисленные функции включают управление SVC и V/F, встроенный ПИД-регулятор, регулируемое ускорение и замедление, а также связь Modbus RTU.

Режим работы и настройки параметров должны быть установлены во время ввода в эксплуатацию. Следуйте руководству пользователя для конкретной модели при настройке источника управления, данных двигателя, входных клемм и рабочих команд.

Технические характеристики

Таблица А. Рейтинги моделей

Таблица B. Рекомендуемая солнечная батарея

При планировании фотоэлектрической установки рассматривайте приведенные выше конфигурации как эталонные схемы, а не как универсальные правила определения размеров. Прежде чем завершить сборку массива, подтвердите характеристики модуля, условия эксплуатации насоса и требования к месту установки.

При проектировании фотоэлектрической цепочки необходимо учитывать фактическое напряжение холостого хода (Voc), рабочее напряжение, температурные коэффициенты модуля и минимальную температуру на объекте. Убедитесь, что рассчитанная строка Voc для холодной погоды не превышает максимальное входное напряжение постоянного тока привода и что ожидаемое рабочее напряжение совместимо с диапазоном MPPT. Окончательная конфигурация также должна учитывать мощность двигателя насоса, общий динамический напор, ежедневную потребность в воде и солнечные условия на объекте.

Таблица C. Общие характеристики (одинаковые для всей линейки iMaster)

Технические характеристики

1. Диапазон напряжений MPPT и PV.

Привод имеет указанное максимальное входное напряжение постоянного тока 900 В постоянного тока и рекомендуемый рабочий диапазон MPPT 450–600 В постоянного тока. Эти значения служат разным целям: максимальное входное напряжение является верхним пределом, а диапазон MPPT относится к нормальной фотоэлектрической работе.

Напряжение холостого хода и рабочее напряжение массива необходимо оценивать отдельно во время проектирования системы. Не используйте максимальное входное напряжение в качестве целевого рабочего напряжения для фотоэлектрической батареи.

2. Управление двигателем

Перечисленными методами управления являются бездатчиковое векторное управление (SVC) и управление V/F. Для SVC указанный пусковой момент составляет 150 % при частоте 0,5 Гц. Указанный диапазон скоростей составляет 1:100, точность стабилизации скорости ±0,5%.

Фактическая производительность двигателя зависит от параметров двигателя, характеристик нагрузки, условий установки и настроек ввода в эксплуатацию.

3. ПИД и связь

Встроенная функция ПИД-регулятора может использоваться для приложений управления с обратной связью, включающих давление, расход или температуру, где предусмотрены необходимые датчики и конфигурация системы.

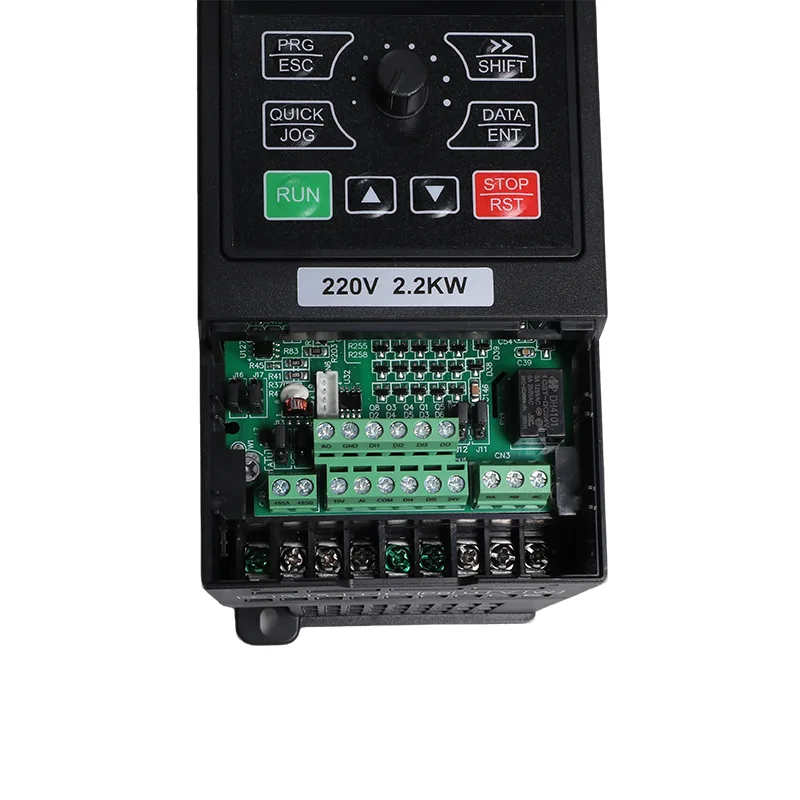

Связь осуществляется через RS485 с использованием Modbus RTU. Доступные цифровые и аналоговые входы и выходы поддерживают настроенные функции управления и мониторинга.

4. Функции защиты

• Обнаружение короткого замыкания двигателя при включении питания
• Защита от потери фазы на выходе
• Защита от перегрузки по току
• Защита от повышенного и пониженного напряжения
• Защита от перегрева
• Защита от перегрузки и недогрузки
• Защита от слабого света

Функции защиты не заменяют правильный выбор двигателя, электрическую защиту, методы подключения или ввод системы в эксплуатацию.

5. Перегрузочная способность

Перечисленные номиналы перегрузки:

Эти номиналы описывают указанную кратковременную перегрузочную способность. Сами по себе они не определяют пригодность к пусковым требованиям конкретного насоса. При выборе необходимо проверить номинальный ток двигателя, время разгона и характеристики нагрузки.

Типичные применения

1. Орошение и переброска воды в сельском хозяйстве

Подходит для оценки ирригационных насосных систем, где мощность двигателя, мощность перекачки и доступная фотоэлектрическая батарея соответствуют характеристикам привода. При настройке системы следует учитывать потребность в воде, общий напор и солнечные условия на участке.

2. Муниципальный забор и передача сырой воды

Может рассматриваться в качестве совместимых насосов для забора и перекачки сырой воды. Перед выбором модели подтвердите ток двигателя, требуемую рабочую частоту, требования к управлению и наличие резервного питания.

3. Передача и циркуляция промышленных вод.

В режиме общего назначения привод можно использовать для совместимых промышленных насосов, включая перекачку технологической воды, циркуляцию охлаждающей воды и другие системы с приводом от двигателя, требующие частотно-регулируемого управления.

4. Выносные или сезонные насосные установки.

Для установок с ограниченной или переменной доступностью сети привод можно рассматривать как часть солнечной насосной системы с соответствующим образом спроектированным резервным источником питания. Резервный источник, схема переключения и последовательность операций должны быть подтверждены для конкретной установки.

Рекомендации по установке и выбору

1. Проверьте номинал двигателя.

Проверьте паспортную табличку двигателя, номинальный ток, напряжение, мощность и эксплуатационные требования. Одной только номинальной мощности привода недостаточно для обеспечения совместимости с каждым двигателем насоса.

2. Проверьте напряжение фотоэлектрической батареи.

Подтвердите характеристики модуля и рассчитайте напряжение цепочки при самой низкой ожидаемой температуре на объекте. Убедитесь, что максимальное расчетное значение Voc остается в пределах входного предела постоянного тока привода и что нормальная работа совместима с диапазоном MPPT.

3. Подтвердите требования к резервному питанию.

Если требуется работа от сети или генератора, проверьте напряжение, частоту, мощность источника переменного тока, проводку и переключающие компоненты, указанные для установки. Не подключайте и не переключайте источники питания, не следуя схеме подключения модели.

4. Проверьте длину кабеля двигателя.

Для кабелей двигателя длиной более 50 м обратитесь к соответствующему руководству за рекомендациями по выходному дросселю и допустимой длине кабеля. Длина кабеля, изоляция двигателя и условия установки влияют на пригодность выходного соединения.

5. Учитывайте снижение характеристик окружающей среды

Учитывайте температуру окружающей среды, высоту над уровнем моря, условия вентиляции и корпуса. Требования по снижению номинальных характеристик должны применяться, когда установка превышает указанные условия эксплуатации.

Корпус IP20 не обеспечивает защиту от проникновения воды. Устанавливайте привод в среде и корпусе, соответствующих указанному классу защиты, требованиям к температуре и вентиляции.

Часто задаваемые вопросы

1. Сколько панелей нужно насосу мощностью 37 кВт?

Девять цепочек по 18 модулей по 250 Вт или девять цепочек по 15 модулей по 300 Вт, что составляет 162 или 135 модулей. Считайте это отправной точкой и размером в сравнении с ежедневным объемом воды и общим напором, поскольку массив определяет мощность, а не мощность двигателя.

2. Может ли он работать как от генератора, так и от сети?

Да. Любой трехфазный источник 380 В на R, S и T работает в качестве резервного источника питания. Установите P8-15 на 2 для принудительной работы от сети или генератора или на 0 для автоматического переключения. Сначала проверьте стабильность напряжения генератора, поскольку привод отключается при повышенном или пониженном напряжении, как и любой инвертор.

3. Каковы зазоры при установке и ограничения окружающей среды?

В помещении, вдали от прямых солнечных лучей, без агрессивных или легковоспламеняющихся газов, без проводящей пыли. Температура окружающей среды от -10°C до 50°C со снижением характеристик выше 40°C, относительная влажность ниже 95 % без конденсации, высота над уровнем моря ниже 1000 м без снижения характеристик, вибрация ниже 5,9 м/с². Степень защиты IP20, поэтому требуется шкаф или чистая насосная станция.

4. Нужен ли выходной реактор?

В руководстве рекомендуется вариант, в котором насос находится на расстоянии более 50 м от привода, что является обычным явлением в этом масштабе. Он защищает изоляцию двигателя от отраженного напряжения на длинных кабелях и снижает риск выхода из строя обмотки в течение многих лет после начала работы.

5. Какова перегрузочная способность?

150 % номинального тока в течение 60 с, 170 % в течение 12 с и 190 % в течение 1,5 с. На агрегате 37 кВт это 112,5 А в минуту, достаточно для пускового броска большого погружного аппарата и для кратковременных скачков нагрузки.

6. Может ли он поставляться как обычный инвертор мощностью 37 кВт?

Да. Закажите его в режиме общего назначения, и P8-00 будет настроен соответствующим образом перед поставкой, что даст вам стандартный инвертор с управлением SVC или V/F, ПИД-регулированием, Modbus и полным набором защиты. Другой вариант – режим солнечного насоса. Расскажите, какой из них нужен проекту. Агрегат в режиме солнечного насоса впоследствии переключается в режим общего назначения с P8-00 равным 0, что является изменением параметра, а не возвратом.

7. Как вы поддерживаете проект такого масштаба?

Отправьте нам мощность насоса, общий напор, ежедневный объем воды и местоположение объекта, и мы предоставим вам модель привода, конфигурацию массива и список защиты постоянного тока в одном пакете. Цены, время выполнения заказа и условия OEM указаны вместе, поэтому вы можете передать всю информацию своему клиенту в одном документе.
