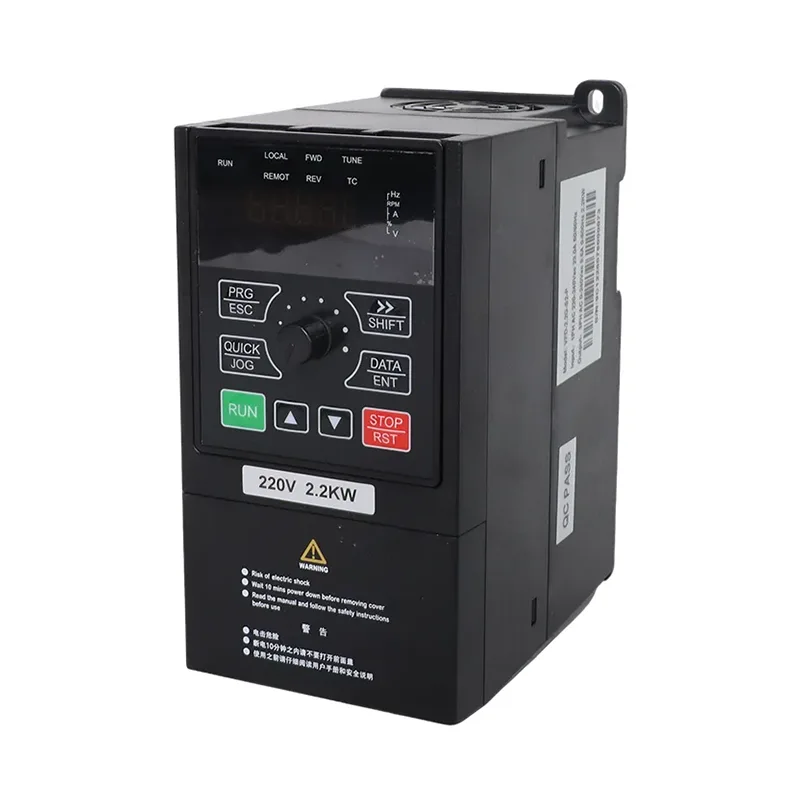

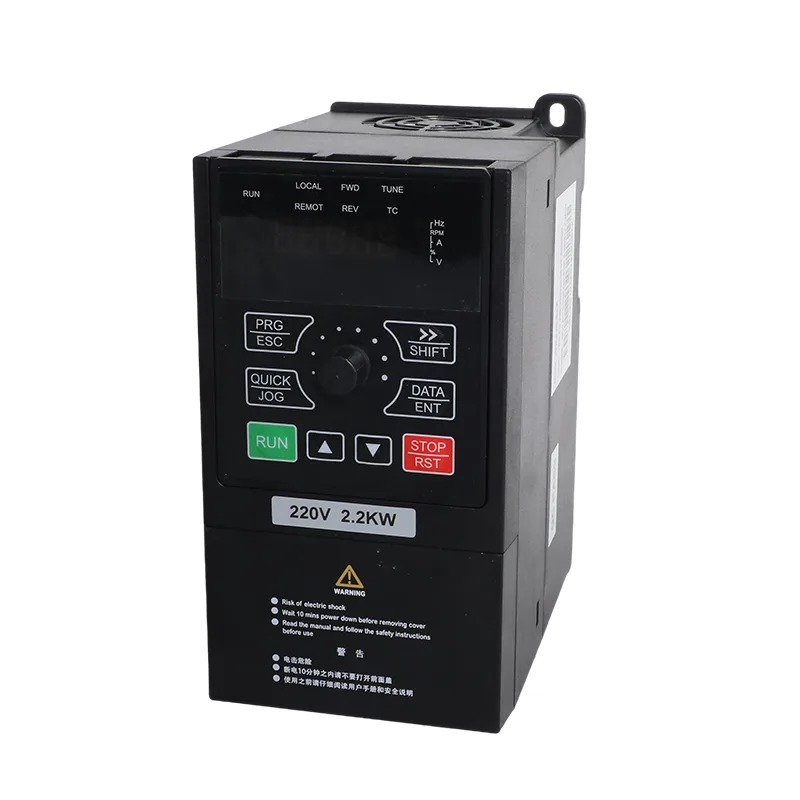

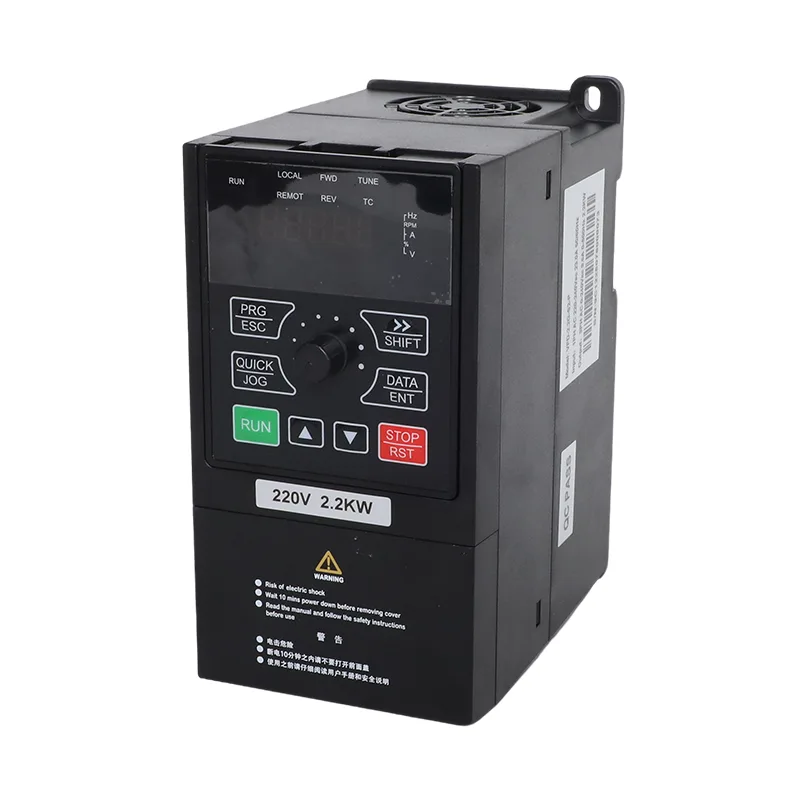

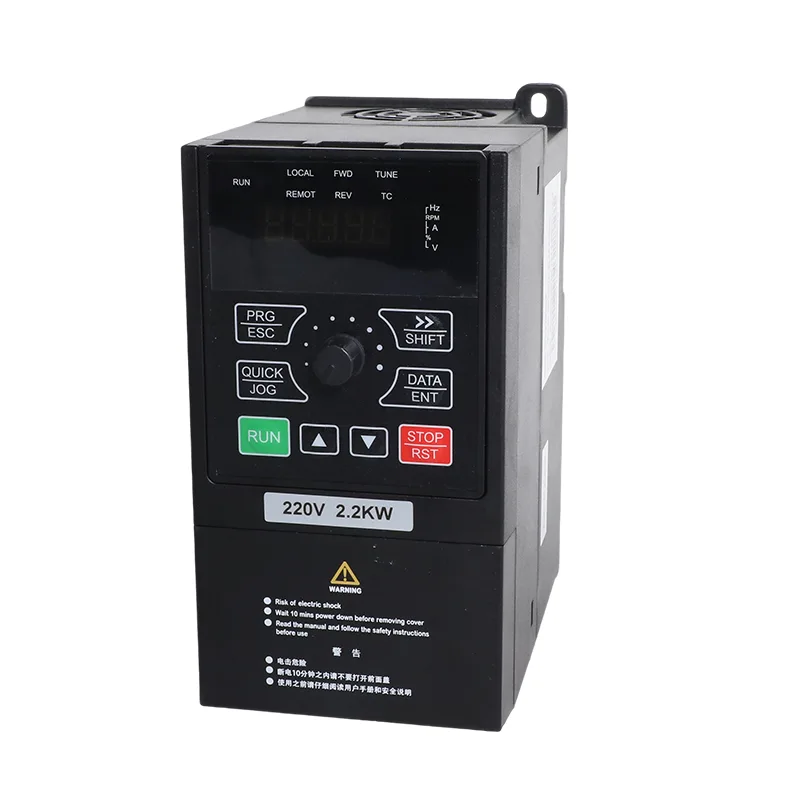

Однофазный солнечный насос CSIVEI 4,0 кВт/5,5 кВт, 230 В и инвертор общего назначения с частотно-регулируемым приводом предназначены для объектов, на которых необходимо использовать двигатели мощностью 4,0 кВт или 5,5 кВт, но которые имеют однофазное питание переменного тока, а не трехфазное подключение к сети. VFD-PC10-4.0G-S2-MK выдает выходной ток 17 А, а VFD-PC10-5.5G-S2-MK — 25 А. Указанные входные переменные токи составляют 32 А и 45 А соответственно, поэтому цепь питания, автоматический выключатель и кабель необходимо выбирать в соответствии с фактическим входным током.
На стороне постоянного тока привод принимает фотоэлектрическую батарею, настроенную на свои пределы напряжения. Рекомендуемый диапазон MPPT составляет 250–350 В постоянного тока, рекомендуемый диапазон напряжения холостого хода массива — 360–430 В постоянного тока, а максимальное входное напряжение постоянного тока — 450 В постоянного тока. Эти ограничения особенно важны, когда цепочки соединены параллельно или когда массив работает в холодных условиях, когда напряжение холостого хода модуля может возрасти.
Режим солнечного насоса (P8-00 = 1): привод использует MPPT для фотоэлектрической накачки и обеспечивает функции, связанные с насосом, включая обработку при слабом освещении, защиту от недогрузки и возможности контроля уровня воды. Если резервная сеть является частью установки, параметры переключения и схема внешнего переключения должны быть настроены в соответствии с руководством.
Режим общего назначения (P8-00 = 0): привод работает как обычный инвертор с управлением SVC или V/F, встроенным ПИД-регулятором и связью RS485 Modbus RTU. Этот режим можно использовать для совместимых насосов, вентиляторов, воздуходувок и другого оборудования с приводом от двигателя без использования функции управления солнечным насосом.
Рабочий режим можно установить перед поставкой и изменить с помощью P8-00, когда изменятся требования применения. Это дает дистрибьюторам и установщикам возможность указать предполагаемое использование, сохраняя при этом возможность позже переконфигурировать привод с учетом подходящих номиналов двигателя, проводки и настроек параметров.
Для накачки солнечной энергии в однофазном солнечном насосе мощностью 4,0 кВт/5,5 кВт с инвертором общего назначения VFD мощностью 4,0 кВт/5,5 кВт используется схема расположения цепей, специфичная для модели: в версии мощностью 4,0 кВт используются две параллельные цепочки, а в версии 5,5 кВт — три. Для модулей 37±1 В, 250 Вт±5 Вт в таблице указано 11 модулей на цепочку; с модулями 45±1 В, 300 Вт±5 Вт в каждой строке указано 9 модулей. Перед подключением массива рассчитайте напряжение холостого хода цепочки, используя данные выбранного модуля и местные температурные условия, и держите его в установленных пределах привода.
Для установок, использующих резервуар для хранения или зависящих от наличия воды из колодца, привод поддерживает параметры ввода уровня воды и защиту от недогрузки. Обнаружение уровня воды AI можно настроить с помощью P8-18, а пороговое значение и задержку сна можно настроить через P8-19 и P8-20. Поведение сброса при недогрузке настраивается через P8-26. Эти функции помогают координировать работу насоса с уровнем в резервуаре и наличием воды при установке правильных датчиков и параметров.
| Элемент | ВФД-ПК10-4.0Г-С2-МК | ВФД-ПК10-5,5Г-С2-МК |
| Применимый двигатель | 4,0 кВт/5 л.с. | 5,5 кВт/7,5 л.с. |
| Номинальная мощность | 5,9 кВА | 11 кВА |
| Входной ток | 32 А | 45 А |
| Выходной ток | 17 А | 25 А |
| Входное напряжение переменного тока | 1 фаза переменного тока от 220 В (-15 %) до 240 В (+10 %) | |
| Макс. Входное напряжение постоянного тока | 450 В постоянного тока | |
| Рекомендуемый диапазон Voc | от 360 до 430 В постоянного тока | |
| Рекомендуемый диапазон MPPT | 250–350 В постоянного тока | |
| Диапазон стартового напряжения | 160–450 В постоянного тока, настройка параметров | |
| Номинальное выходное напряжение | 3-фазный или 1-фазный, 220 В переменного тока | |
| Уровень шума | 50 дБА макс. |
| Модель | Модули 37±1 В, 250 Вт±5 Вт | Модули 45±1 В, 300 Вт±5 Вт | ||
| Модулей на строку | Струны | Модулей на строку | Струны | |
| ВФД-ПК10-4.0Г-С2-МК | 11 | 2 | 9 | 2 |
| ВФД-ПК10-5,5Г-С2-МК | 11 | 3 | 9 | 3 |
| Элемент | Спецификация |
| Номинальная частота | 50/60 Гц |
| Диапазон входных частот | ±5% (от 47,5 до 63 Гц) |
| Выходное напряжение | от 0 до входного напряжения |
| Выходная частота | от 0,1 до 500 Гц |
| Максимальная частота | от 0 до 500 Гц (управление SVC и V/F) |
| Несущая частота | От 0,8 кГц до 8 кГц, автоматически настраивается в зависимости от нагрузки (поддерживается до 16 кГц) |
| Разрешение по частоте | Цифровая настройка 0,01 Гц; аналоговая настройка 0,025% от максимальной частоты |
| Режим управления | Безсенсорное векторное управление (БВК); Управление напряжением/частотой |
| Пусковой крутящий момент | 0,5 Гц/150 % (SVC) |
| Диапазон скоростей | 1:100 (СВК) |
| Точность стабильности скорости | ±0,5% (SVC) |
| Перегрузочная способность | 150 % номинального тока в течение 60 с; 170% в течение 12 с; 190% в течение 1,5 с |
| Увеличение крутящего момента | Автоматическое увеличение крутящего момента; ручное повышение от 0,1% до 30,0% |
| Кривая V/F | Линейная, многоточечная и квадратная кривая (мощность 1,2/1,4/1,6/1,8/2,0) |
| Разделение V/F | Полное разделение, полуразделение |
| Ускорение / замедление | Линейная или S-образная кривая, от 0,0 до 6500,0 с. |
| Торможение постоянным током | Стартовая частота от 0,00 Гц до максимальной частоты; время от 0,0 до 36,0 с; текущий от 0,0% до 100,0% |
| JOG-управление | Частота JOG от 0,00 Гц до максимальной частоты (по умолчанию 5 Гц); ускорение/замедление от 0,0 до 6500,0 с |
| Встроенный ПИД-регулятор | Да, для замкнутого контура давления, расхода или температуры без внешнего контроллера |
| АВР | Выходное напряжение остается стабильным при колебаниях напряжения сети |

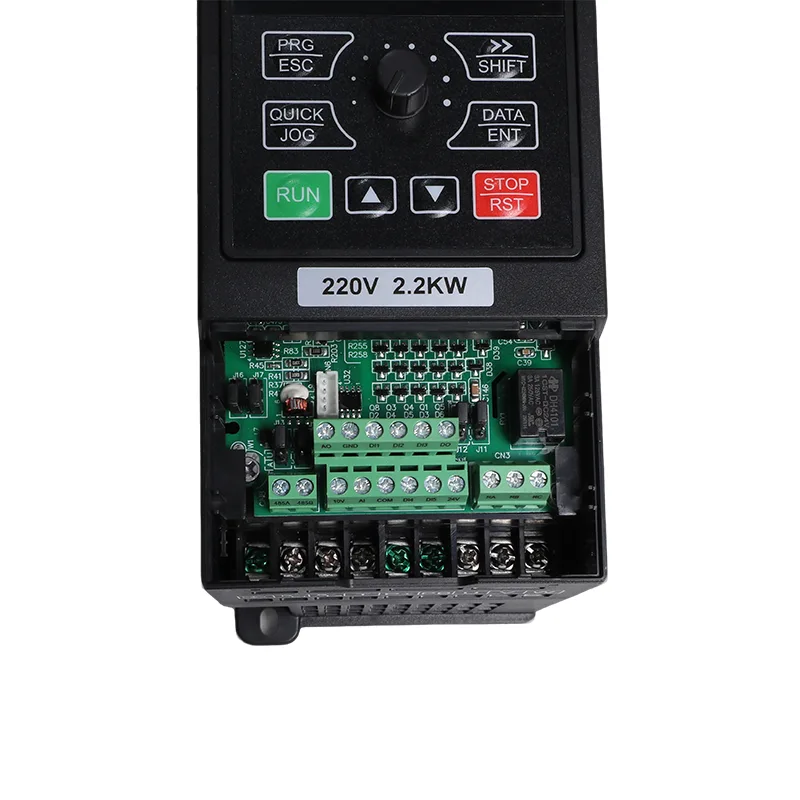

| Входные клеммы | 5 цифровых входов, DI5 поддерживает высокоскоростной импульс до 50 кГц; 1 аналоговый вход 0–10 В или 0–20 мА; 1 вход потенциометра клавиатуры |
| Выходные клеммы | 1 высокоскоростной импульсный выход до 50 кГц; 1 релейный выход; 1 аналоговый выход 0–20 мА или 0–10 В |
| Коммуникация | RS485, Modbus RTU |
| Защита | Обнаружение короткого замыкания двигателя при включении питания, потери фазы на выходе, перегрузки по току, повышенного напряжения, пониженного напряжения, перегрева, перегрузки, недогрузки, слабого освещения |
| Рабочая температура | от -10°С до 50°С; снижение мощности на 1% на 1°C выше 40°C |
| Температура хранения | от -20°С до 60°С |
| Влажность | Относительная влажность ниже 95 %, без конденсации. |
| Высота | Ниже 1000 м; снижение мощности 1% на 100 м от 1000 до 3000 м |
| Вибрация | Ниже 5,9 м/с² (0,6 г) |
| Корпус | IP20, настенное крепление или шкаф, вертикальная установка |
| Система распределения | ТН, ТТ |
| ЭМС/безопасность | МЭК 61800-3 (С3); МЭК 61800-5-1 |
Модели мощностью 4,0 кВт и 5,5 кВт обеспечивают выходной ток 17 А и 25 А. Пусковой момент SVC указан равным 150 % при частоте 0,5 Гц, с перегрузочной способностью 150 % номинального тока в течение 60 секунд. Номинальный входной ток 32 А и 45 А требует правильного выбора источника питания, автоматического выключателя и кабеля.
В модели мощностью 4,0 кВт используются две струны, а в модели мощностью 5,5 кВт — три. Поддерживайте массив в рекомендуемом диапазоне холостого хода 360–430 В постоянного тока и максимальном 450 В постоянного тока; используйте фотоэлектрический выключатель и объединительную коробку для параллельных цепочек.
Защита от недогрузки и настраиваемое обнаружение уровня воды поддерживают логику отключения и перезапуска насоса при установке соответствующих входов и параметров.
P8-00 выбирает режим солнечного насоса или режим общего назначения. Последний поддерживает управление SVC/V/F, встроенный ПИД-регулятор и RS485 Modbus RTU.
Используйте устройство защиты от перенапряжения типа II, если массив находится на расстоянии более 10 м от привода. Руководство рекомендует использовать выходной дроссель, если длина кабеля насоса превышает 50 м.
1-фазный солнечный насос мощностью 4,0 кВт/5,5 кВт с инвертором общего назначения и частотно-регулируемым приводом с напряжением 230 В предназначен для установок, которым требуется двигатель мощностью 4,0 кВт или 5,5 кВт, но которые не могут использовать трехфазное питание от сети. Его конфигурация с солнечным насосом подходит для применения в системах водоснабжения, а режим общего назначения расширяет возможности использования совместимого оборудования с приводом от двигателя.
Модель мощностью 5,5 кВт имеет номинальный входной ток 45 А. Источник питания, автоматический выключатель и кабель должны быть рассчитаны на ток установки и применимые электрические требования. Работа на солнечной энергии может уменьшить количество энергии, потребляемой из сети, когда солнечная энергия доступна, но фактическое использование сети зависит от массива, нагрузки насоса и условий эксплуатации.
Рекомендуемая конфигурация массива обеспечивает большую фотоэлектрическую мощность для модели с более высокой мощностью 5,5 кВт. В Таблице B перечислены три параллельные цепочки для версии 5,5 кВт и две для версии 4,0 кВт. Проверьте общую мощность массива, напряжение холостого хода и ток цепи в соответствии со спецификациями модуля и инвертора.
Соединения фотоэлектрических систем и сети, коммутационные устройства и настройки параметров должны соответствовать руководству iMaster для выбранного режима работы. Не замыкайте солнечные и сетевые выключатели одновременно, если это явно не разрешено указанной цепью и устройством защиты. Настройки ввода в эксплуатацию и переключения, включая P8-15, должны применяться в соответствии со схемой подключения производителя.
Выбирайте кабель в соответствии с током массива, длиной кабеля, условиями установки и применимыми электрическими требованиями. Используйте кабель, подходящий для наружных фотоэлектрических систем. В руководстве по установке указан выключатель постоянного тока на фотоэлектрическом входе и фотоэлектрический объединительный блок, когда цепочки соединены параллельно.
Защита от недогрузки предусмотрена для обнаружения таких условий, как потеря водной нагрузки. В предоставленной информации о параметрах указан уровень обнаружения 25 %, время подтверждения 60 с и задержка сброса 120 с. Если датчик уровня используется и выходит из строя, привод может сообщить об ошибке E43. Проверьте настроенные пороговые значения и задержки относительно фактического насоса и установки.
Да. P8-00 выбирает режим солнечного насоса или режим общего назначения. Режим общего назначения поддерживает управление SVC или V/F, встроенный ПИД-регулятор и Modbus RTU. CSIVEI может установить запрошенный режим перед отправкой, а рабочий режим можно изменить позже посредством настройки параметров, когда приложение и проводка подходят.
OEM-бренд и конфигурация параметров перед отправкой могут быть обсуждены при запросе. Предоставьте необходимое количество и наклейте этикетку, чтобы CSIVEI могла подтвердить доступную комплектацию, цену и график.
