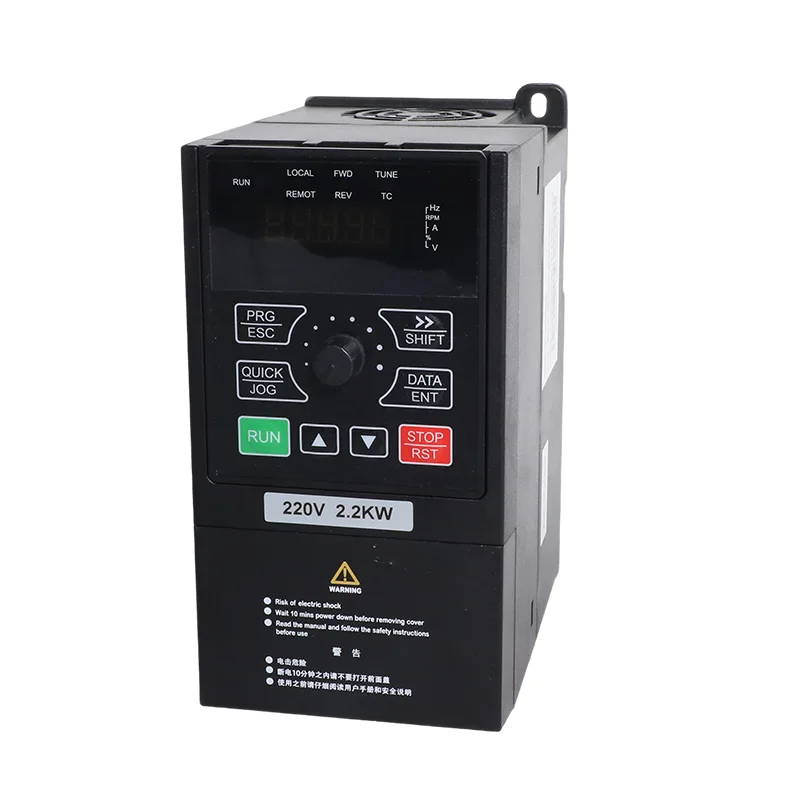

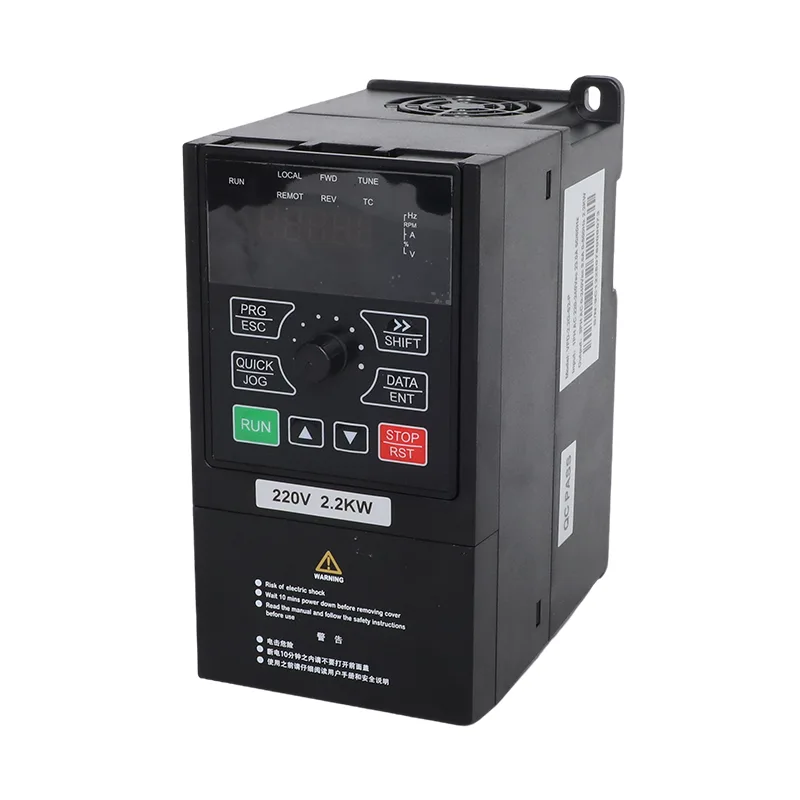

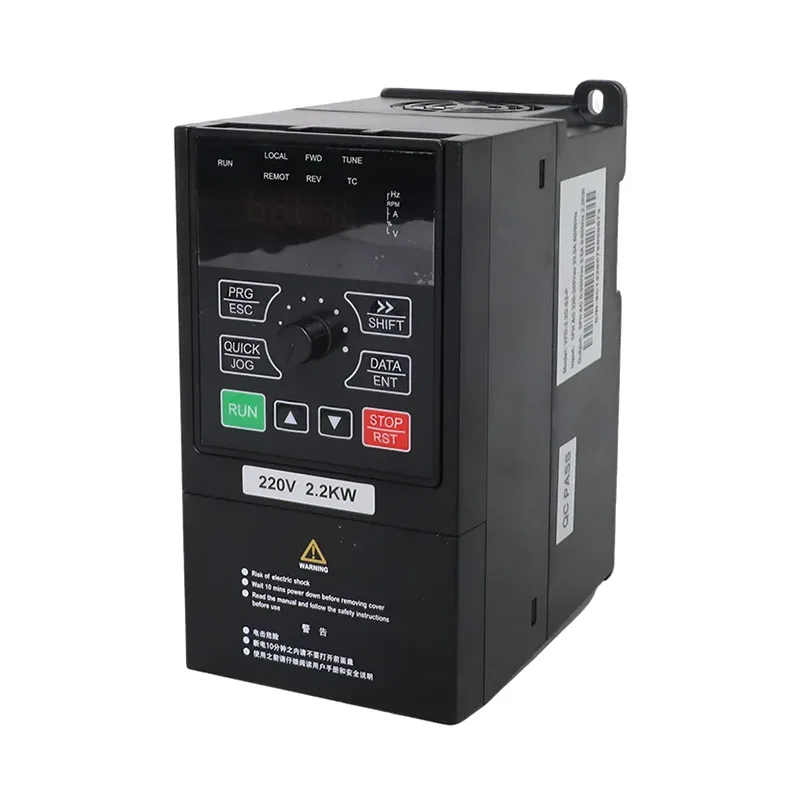

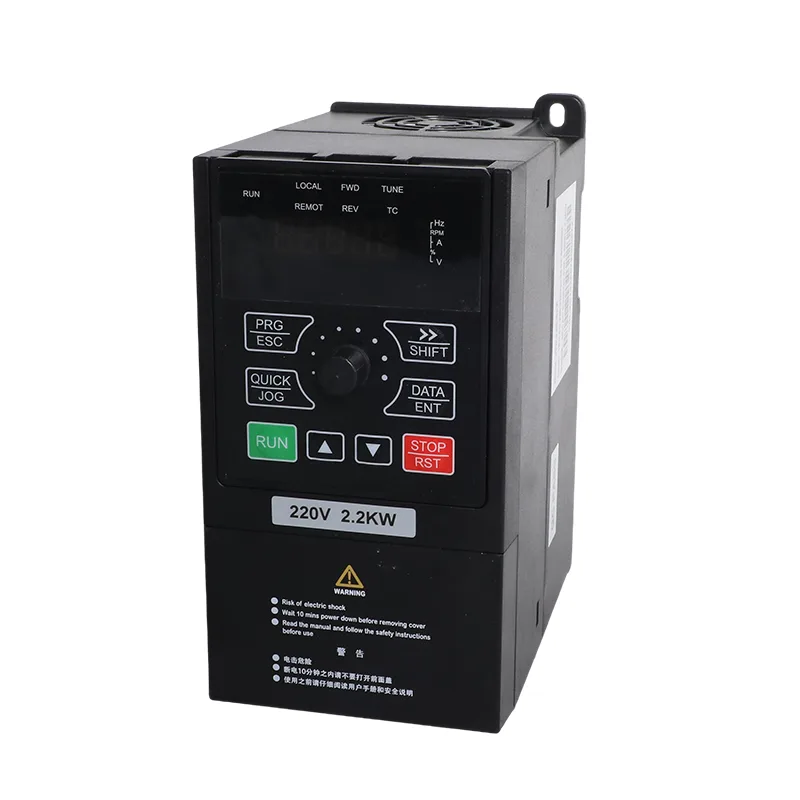

4,0 кВт/5,5 кВт, 3-фазный солнечный насос 380 В и инвертор общего назначения с ЧРП

CSIVEI производит трехфазный солнечный насос мощностью 4,0 кВт/5,5 кВт, 380 В и инвертор общего назначения с частотно-регулируемым приводом для систем трехфазных двигателей, требующих управления фотоэлектрическими насосами или обычного режима работы с переменной частотой. Модели VFD-PC10-4.0G-T4 и VFD-PC10-5.5G-T4 рассчитаны на мощность двигателя 4,0 кВт и 5,5 кВт с номинальным выходным током 9 А и 13 А соответственно. Обе модели поддерживают трехфазный переменный ток напряжением от 380 В (-15%) до 440 В (+10%).

Эта серия сочетает в себе управление солнечными насосами и управление электродвигателями общего назначения на одной инверторной платформе. Выбранный режим работы определяет, как привод управляет своим источником питания и работой двигателя, а встроенные функции управления и защиты поддерживают насосные установки, а также совместимые вентиляторы, воздуходувки и технологическое оборудование. При запросе предложения предоставьте паспортные данные двигателя и предполагаемое применение, чтобы подобрать подходящую модель и конфигурацию.

Двойные режимы работы

Трехфазный солнечный насос мощностью 4,0 кВт/5,5 кВт, 380 В и инвертор общего назначения с частотно-регулируемым приводом поддерживают два режима работы, выбираемых с помощью параметра P8-00.

Режим солнечного насоса — P8-00 = 1

В этом режиме привод использует фотоэлектрическую энергию для работы совместимого насоса с функциями управления MPPT и автоматического переключения сети. Когда солнечной энергии недостаточно, настроенная последовательность переключения позволяет системе использовать электроэнергию из сети. Такое расположение подходит для сельскохозяйственного орошения, подачи воды из скважин и других насосных применений, где солнечная энергия доступна в течение части рабочего дня.

Режим общего назначения — P8-00 = 0

В этом режиме привод работает как обычный преобразователь частоты для совместимых двигателей, включая насосы, вентиляторы, воздуходувки и технологическое оборудование. Бездатчиковое векторное управление (SVC) и управление V/F поддерживают различные требования к управлению двигателем без использования функции фотоэлектрической накачки.

CSIVEI может настроить режим работы перед отправкой. Режим также можно изменить, отрегулировав P8-00, что позволяет переназначить привод для другого применения при изменении требований к установке. Соответствующие параметры и подключение должны соответствовать выбранному режиму работы.

Требования к солнечным батареям и напряжению постоянного тока

Рекомендуемая фотоэлектрическая батарея зависит от номинала инвертора и электрических характеристик модулей. В Таблице B представлены конфигурации модулей и цепочек для двух вариантов модулей: модули 37 ± 1 В с номинальной мощностью 250 Вт ± 5 Вт и модули 45 ± 1 В с номинальной мощностью 300 Вт ± 5 Вт.

Основные ограничения на стороне постоянного тока:

Напряжение последовательной цепи необходимо сравнивать с фактическим напряжением холостого хода модуля и ожидаемыми рабочими температурами. Схема параллельной цепочки должна соответствовать рекомендуемой конфигурации и применимым требованиям защиты постоянного тока. Поддержание массива в указанных пределах напряжения необходимо для правильной работы инвертора.

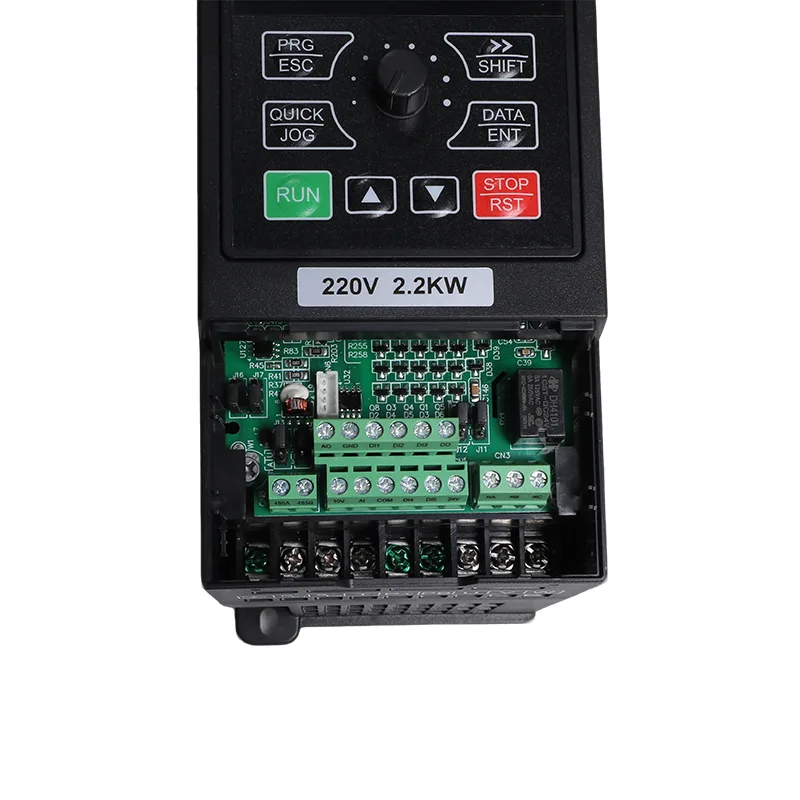

Каркас и установка

Обе модели имеют одинаковые размеры корпуса 245 × 142 × 181,3 мм и схему крепления 107 × 235 мм. Компактная конструкция для настенного или шкафного монтажа позволяет интегрировать привод в систему управления насосом без изменения мощности двигателя или применения исключительно для установки преобразователя.

Привод имеет корпус IP20 и предназначен для вертикальной установки в подходящем защищенном месте. При планировании установки следует учитывать рабочую среду, электрическую защиту, прокладку кабелей и доступ для ввода в эксплуатацию и технического обслуживания. Общий диапазон рабочих температур составляет от -10°C до 50°C, при температуре выше 40°C требуется снижение номинальных характеристик.

Технические характеристики

Таблица А. Рейтинги моделей

Таблица B. Рекомендуемая солнечная батарея

Таблица C. Общие характеристики (одинаковые для всей линейки iMaster)

Типичные применения

Серия iMaster VFD-PC10 сочетает в себе управление насосом солнечной энергии с управлением двигателем с переменной частотой, что делает модели мощностью 4,0 кВт и 5,5 кВт подходящими для широкого спектра систем водоснабжения и промышленного применения.

Для установок, в которых требуется как фотоэлектрическая накачка, так и обычное управление двигателем, можно выбрать трехфазный солнечный насос мощностью 4,0 кВт/5,5 кВт и инвертор общего назначения с частотно-регулируемым приводом для предполагаемого режима работы и соответствующим образом сконфигурировать его.

Для систем водоснабжения, требующих регулирования давления, встроенная функция ПИД-регулятора может использовать подходящий сигнал обратной связи для регулировки работы двигателя в соответствии с заданным значением. При правильно выбранном датчике давления и правильно настроенных параметрах управления привод может регулировать давление в системе по мере изменения потребности. Окончательные настройки зависят от насоса, двигателя и применения.

Технические характеристики

1. Автоматическое переключение с солнечной энергии на сетевую.

2. Встроенный ПИД-регулятор.

Встроенный ПИД-регулятор поддерживает регулирование давления, расхода или температуры в замкнутом контуре. Источники уставки и обратной связи выбираются с помощью доступных параметров группы FC.

3. Ключевая фотоэлектрическая система и защита двигателя.

4. Управление двигателем и связь

Режим общего назначения поддерживает управление SVC и напряжением/частотой, перегрузочную способность 150 % в течение 60 секунд и связь RS485 с Modbus RTU.

5. Два настраиваемых режима работы.

P8-00 = 1: режим солнечного насоса. P8-00 = 0: режим инвертора общего назначения. CSIVEI может установить рабочий режим и запрошенные параметры перед отправкой.

Часто задаваемые вопросы

Почему модели мощностью 4 кВт требуется 20 модулей, а модели 5,5 кВт — 18 x 2?

Блок мощностью 4 кВт работает с одной цепочкой, поэтому цепочка удлиняется, чтобы достичь диапазона от 550 до 750 В постоянного тока. Для блока мощностью 5,5 кВт требуется примерно удвоенная мощность массива, чего легче достичь с помощью двух параллельных цепочек по 18 проводов. В обоих случаях максимальное напряжение не превышает 900 В постоянного тока.

Могу ли я установить его на существующий насос, подключенный к сети?

Да и это самая распространенная установка. Оставьте насос и кабели в покое, добавьте массив и выключатель постоянного тока и подключите существующий источник питания к R, S и T. Установите P8-15 на 0 для автоматического переключения. Солнечная энергия несет дневную нагрузку, а сеть берет на себя работу, когда солнца недостаточно.

Как остановить насос, если бак полон?

Установите поплавок или переключатель уровня на DI2 или DI3. Полярность клемм устанавливается в F6-10, поэтому работает любое расположение контактов. Вы также можете использовать обнаружение уровня воды с помощью AI, установив P8-18 на 1 и отрегулировав полный порог в P8-19 и задержку сна в P8-20.

Какие недостатки я на самом деле увижу в поле?

Наиболее распространенными из них являются A01 слабая солнечная энергия, A02 полный бак, A03 отсутствие воды и A04 недогрузка двигателя. Аппаратные неисправности от E01 до E30 охватывают перегрузку по току, повышенное напряжение, пониженное напряжение, потерю фазы и перегрев, при этом E43 соответствует неисправному датчику уровня, а E44 — состоянию недогрузки, которое не устраняется.

Защищен ли привод в случае повреждения кабеля насоса?

Да. Защита от потери выходной фазы и обнаружение короткого замыкания двигателя при включении питания входят в стандартную комплектацию, а также защита от перегрузки по току, повышенного напряжения, пониженного напряжения, перегрева и перегрузки.

Можно ли использовать его на машине, которая не имеет ничего общего с водой?

Да. В режиме общего назначения это стандартный трехфазный инвертор для вентиляторов, воздуходувок, компрессоров и технологических насосов с управлением SVC или V/F, PID и Modbus. Закажите его в этом режиме, и он будет готов к работе. А агрегат, купленный в режиме солнечного насоса, впоследствии можно переместить с помощью P8-00.

Можем ли мы установить наши собственные параметры по умолчанию перед отправкой?

Да. Сообщите нам номинальные характеристики двигателя, конфигурацию панели и любые необходимые настройки для конкретного объекта, и мы загрузим их до того, как устройство уедет. Это экономит время ввода в эксплуатацию на месте и является причиной того, что многие дистрибьюторы покупают настроенное, а не стандартное оборудование.
