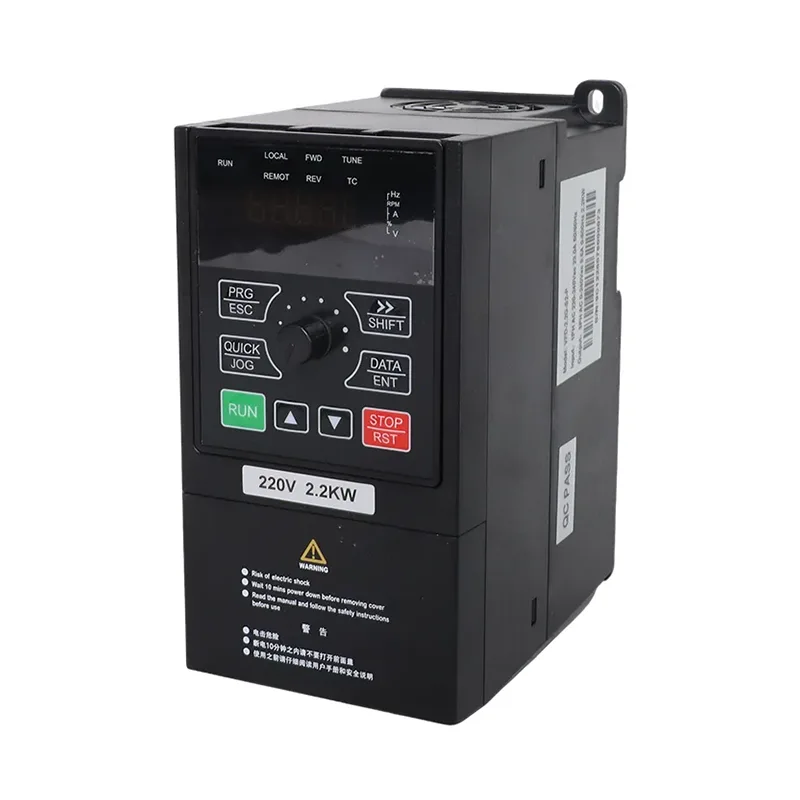

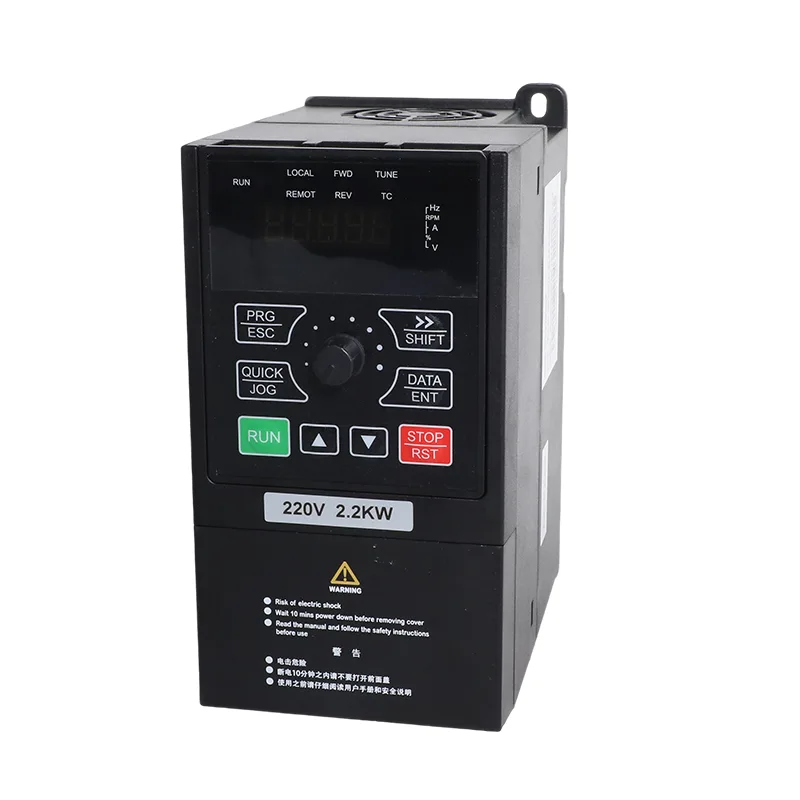

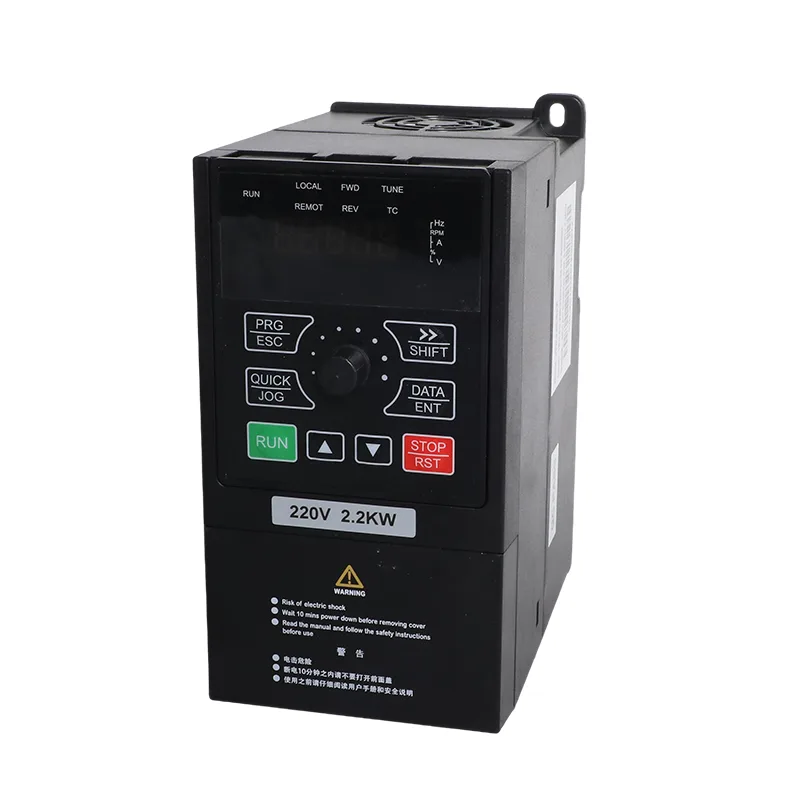

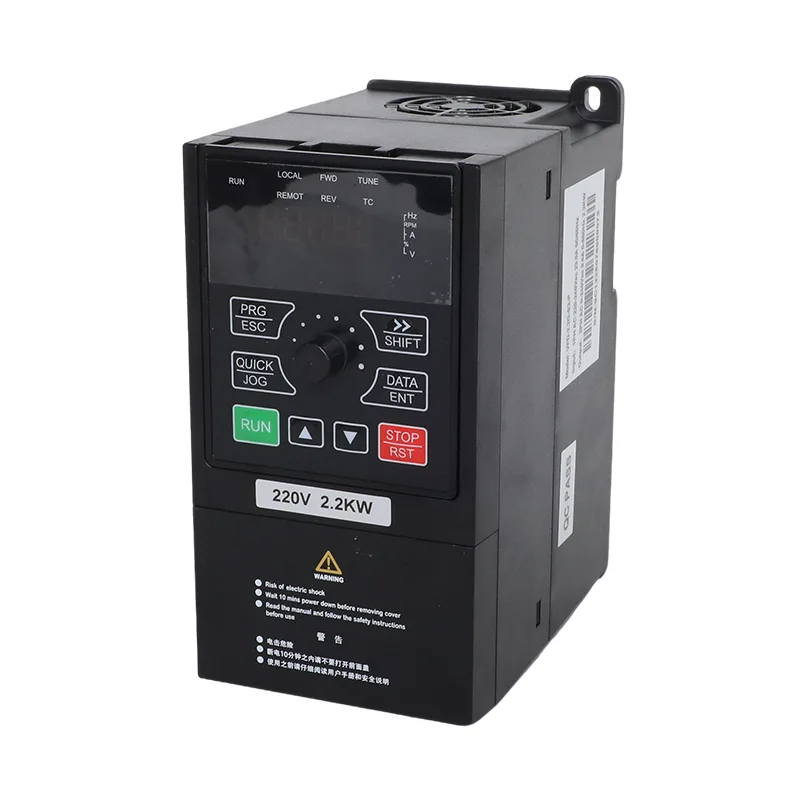

Серия CSIVEI iMaster VFD-PC10 включает модели VFD-PC10-7.5G-T4 и VFD-PC10-11G-T4-MK для трехфазных приложений на 380 В. Указанные выходные токи составляют 17 А для модели мощностью 7,5 кВт и 25 А для модели мощностью 11 кВт. Оба номинала используются в насосных системах, работающих на солнечной энергии, и в совместимых промышленных двигателях в зависимости от электрических характеристик выбранного привода.
В режиме солнечного насоса трехфазный солнечный насос мощностью 7,5 кВт/11 кВт с инвертором общего назначения VFD мощностью 7,5 кВт/11 кВт использует энергию постоянного тока от фотоэлектрической батареи и применяет отслеживание точки максимальной мощности (MPPT) для управления двигателем в соответствии с доступной солнечной энергией. В режиме общего назначения он обеспечивает управление двигателем с переменной частотой для совместимых насосов и другого оборудования. Режим работы выбирается с помощью параметра P8-00 в соответствии с требуемым применением и поставляемой конфигурацией.
По сравнению с базовым регулятором скорости двигателя, перечисленные функции PC10 также включают в себя контроль уровня воды, обнаружение недогрузки и сообщение о неисправностях датчика. Эти функции актуальны для насосных систем, где источник воды, резервуар для хранения и работу насоса необходимо контролировать с помощью привода.
| Элемент | ВФД-ПК10-7,5Г-Т4/-МК | ВФД-ПК10-11Г-Т4-МК |
| Применимый двигатель | 7,5 кВт/10 л.с. | 11 кВт / 15 л.с. |
| Номинальная мощность | 15 кВА | 30 кВА |
| Входной ток | 18,9 А | 27,8 А |
| Выходной ток | 17 А | 25 А |
| Входное напряжение переменного тока | 3 фазы переменного тока от 380 В (-15 %) до 440 В (+10 %) | |
| Макс. Входное напряжение постоянного тока | 900 В постоянного тока | |
| Рекомендуемый диапазон Voc | от 550 до 750 В постоянного тока | |
| Рекомендуемый диапазон MPPT | от 450 до 600 В постоянного тока | |
| Диапазон стартового напряжения | от 300 до 900 В постоянного тока, настройка параметров | |
| Уровень шума | 65 дБА макс. |
Выбирайте модель, сравнивая номинальный ток двигателя с номинальным выходным током инвертора, а не полагаясь только на мощность двигателя. Перед установкой подтвердите точный индекс модели, требования к входному напряжению и применимые данные паспортной таблички.
В приведенных ниже эталонных конфигурациях показаны количества модулей, указанные для двух номиналов привода. Они обеспечивают отправную точку для проектирования фотоэлектрических систем; окончательная компоновка должна быть проверена на соответствие электрическим данным выбранного модуля, минимальной температуре на объекте и требованиям к перекачке.
| Модель | Модули 37±1 В, 250 Вт±5 Вт | Модули 45±1 В, 300 Вт±5 Вт | ||
| Модулей на строку | Струны | Модулей на строку | Струны | |
| VFD-PC10-7.5G-T4 | 18 | 2 | 15 | 2 |
| ВФД-ПК10-11Г-Т4-МК | 18 | 3 | 15 | 3 |
| Элемент | Спецификация |
| Номинальная частота | 50/60 Гц |
| Диапазон входных частот | ±5% (от 47,5 до 63 Гц) |
| Выходное напряжение | от 0 до входного напряжения |
| Выходная частота | от 0,1 до 500 Гц |
| Максимальная частота | от 0 до 500 Гц (управление SVC и V/F) |
| Несущая частота | От 0,8 кГц до 8 кГц, автоматически настраивается в зависимости от нагрузки (поддерживается до 16 кГц) |
| Разрешение по частоте | Цифровая настройка 0,01 Гц; аналоговая настройка 0,025% от максимальной частоты |
| Режим управления | Безсенсорное векторное управление (БВК); Управление напряжением/частотой |
| Пусковой крутящий момент | 0,5 Гц/150 % (SVC) |
| Диапазон скоростей | 1:100 (СВК) |
| Точность стабильности скорости | ±0,5% (SVC) |
| Перегрузочная способность | 150 % номинального тока в течение 60 с; 170% в течение 12 с; 190% в течение 1,5 с |
| Увеличение крутящего момента | Автоматическое увеличение крутящего момента; ручное повышение от 0,1% до 30,0% |
| Кривая V/F | Линейная, многоточечная и квадратная кривая (мощность 1,2/1,4/1,6/1,8/2,0) |
| Разделение V/F | Полное разделение, полуразделение |
| Ускорение / замедление | Линейная или S-образная кривая, от 0,0 до 6500,0 с. |
| Торможение постоянным током | Стартовая частота от 0,00 Гц до максимальной частоты; время от 0,0 до 36,0 с; текущий от 0,0% до 100,0% |
| JOG-управление | Частота JOG от 0,00 Гц до максимальной частоты (по умолчанию 5 Гц); ускорение/замедление от 0,0 до 6500,0 с |
| Встроенный ПИД-регулятор | Да, для замкнутого контура давления, расхода или температуры без внешнего контроллера |
| АВР | Выходное напряжение остается стабильным при колебаниях напряжения сети |

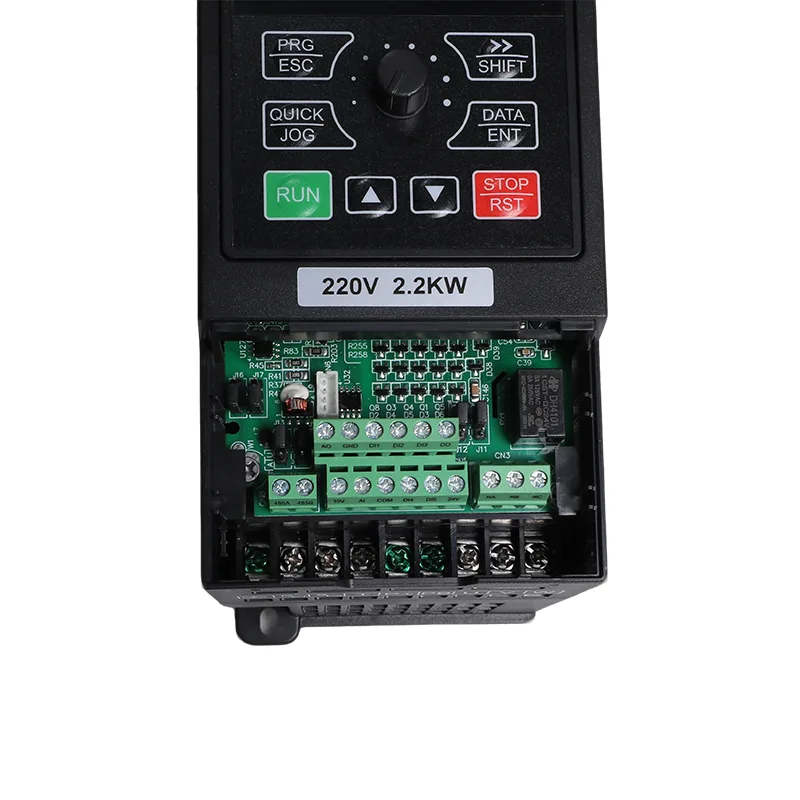

| Входные клеммы | 5 цифровых входов, DI5 поддерживает высокоскоростной импульс до 50 кГц; 1 аналоговый вход 0–10 В или 0–20 мА; 1 вход потенциометра клавиатуры |
| Выходные клеммы | 1 высокоскоростной импульсный выход до 50 кГц; 1 релейный выход; 1 аналоговый выход 0–20 мА или 0–10 В |
| Коммуникация | RS485, Modbus RTU |
| Защита | Обнаружение короткого замыкания двигателя при включении питания, потери фазы на выходе, перегрузки по току, повышенного напряжения, пониженного напряжения, перегрева, перегрузки, недогрузки, слабого освещения |
| Рабочая температура | от -10°С до 50°С; снижение мощности на 1% на 1°C выше 40°C |
| Температура хранения | от -20°С до 60°С |
| Влажность | Относительная влажность ниже 95 %, без конденсации. |
| Высота | Ниже 1000 м; снижение мощности 1% на 100 м от 1000 до 3000 м |
| Вибрация | Ниже 5,9 м/с² (0,6 г) |
| Корпус | IP20, настенное крепление или шкаф, вертикальная установка |
| Система распределения | ТН, ТТ |
| ЭМС/безопасность | МЭК 61800-3 (С3); МЭК 61800-5-1 |
Информация о серии PC10 описывает автоматическую последовательность операций для установок, настроенных на солнечную и сетевую энергию. В документированной конфигурации параметр P8-15 выбирает режим питания. Если P8-15 установлен на 0, привод работает от солнечной энергии, если она доступна, и использует сеть в соответствии с настроенной логикой слабого освещения и переключения.
В предоставленной информации о параметрах указан P8-16 как интервал работы сети со значением по умолчанию 60 минут и P8-17 как задержка, связанная с возвратом к работе от солнечной энергии, со значением по умолчанию 4 секунды. Перед вводом в эксплуатацию проверьте поддерживаемую последовательность действий и значения параметров по умолчанию в соответствии с руководством для конкретной модели и версии прошивки.
Для системы, использующей резервный источник переменного тока, схема подключения и переключения должна соответствовать применимой принципиальной схеме. Подтвердите, требуется ли внешнее коммутационное оборудование; не предполагайте, что инвертор самостоятельно выполняет все функции переключения источника.
В системах совместного водоснабжения, ирригации и аквакультуры работа насоса может зависеть как от уровня воды в накопительном резервуаре, так и от наличия воды в источнике. Перечисленные параметры PC10 обеспечивают функции, связанные с обнаружением уровня воды, контролем недогрузки и диагностикой неисправностей датчиков.
Поставляемая информация о параметрах идентифицирует P8-18 для обнаружения уровня воды AI, P8-19 для порога полного уровня и P8-20 для задержки сна. Настроенный сигнал уровня и пороговое значение определяют, как привод реагирует на контролируемое состояние резервуара. Тип датчика, проводка и фактическая последовательность управления должны соответствовать применимой схеме подключения и инструкциям по параметрам.
Информация о защите источника воды использует P8-24 для уровня обнаружения недогрузки, P8-25 для времени обнаружения и P8-26 для настройки сброса. Эти параметры актуальны, когда снижение нагрузки двигателя используется для выявления возможного недостатка воды или связанного с этим состояния насоса.
Поставляемый источник идентифицирует P8-22 как порог контроля повреждения датчика и E43 как соответствующую индикацию неисправности датчика. При настройке или устранении неполадок системы подтвердите определение тревоги и условия обнаружения в руководстве по соответствующей модели.
Функции уровня воды и недогрузки зависят от правильного выбора датчика, его установки и настройки параметров. Они должны быть введены в эксплуатацию и испытаны в условиях, указанных в документации на изделие.
В прилагаемой информации о серии PC10 указано, что команды панели и команды связи могут сохраняться в течение всего цикла включения и выключения питания. Фактическое поведение перезапуска должно быть проверено на соответствие настроенному источнику команд, параметрам перезапуска и требованиям безопасности приложения.
RS485 Modbus RTU указан в качестве интерфейса связи. Источник идентифицирует параметр мониторинга U0-49 как состояние режима питания, где 0 указывает на работу в сети, а 1 указывает на работу от солнечной энергии. Эта информация может использоваться совместимой системой мониторинга после подтверждения определения регистра и доступных значений состояния в соответствующей коммуникационной документации.
Дистанционный мониторинг полезен, когда привод работает возле резервуара с водой, ирригационной станции или другого объекта, где контроллер не находится под постоянным наблюдением. Необходимо проверить настройку связи, чтобы убедиться, что отображаемый статус соответствует фактическому рабочему состоянию.
В режиме общего назначения инвертор обеспечивает управление двигателем с переменной частотой для совместимого оборудования. Перечисленными методами управления являются бездатчиковое векторное управление (SVC) и управление V/F с дополнительными функциями, включая встроенный ПИД-регулятор, регулируемое ускорение и замедление, толчковое управление и связь Modbus RTU.
Конфигурацию общего назначения можно рассматривать для совместимых приложений, таких как осушение шахт, пылеподавление в карьерах, промышленная циркуляция и технологические насосы. Модель должна соответствовать номинальному току двигателя, характеристикам нагрузки, требованиям к ускорению и режиму работы.
Параметр P8-00 указан в поставляемой информации как параметр выбора режима работы. Режим следует настроить в соответствии с реальным применением и инструкциями для поставляемой модели. Любое изменение режима работы солнечного насоса на режим общего назначения должно осуществляться в соответствии с предписанной процедурой настройки параметров и ввода в эксплуатацию.
При перекачке скважинной или речной воды в распределительный резервуар работа привода от солнечной энергии и перечисленные функции контроля уровня могут рассматриваться как часть конструкции системы. Перед выбором привода необходимо определить мощность двигателя, высоту нагнетания, требуемый объем воды и контроль уровня в резервуаре.
В общих ирригационных системах может использоваться центральный насос для снабжения нескольких полей или зон орошения. Выбор должен отражать требуемый расход, общий динамический напор, ежедневный график работы и наличие солнечной или сетевой энергии.
Водообменные и циркуляционные насосы на объектах аквакультуры могут использовать частотно-регулируемое управление, если двигатель и насосная установка совместимы. Требуемый график откачки и средства управления водными ресурсами должны учитываться наряду с электроснабжением объекта.
В режиме общего назначения привод можно оценить на соответствие совместимому насосному оборудованию для обезвоживания шахт, управления карьерными водами и пылеподавления. Проверьте номинальную мощность двигателя, условия нагрузки, требования к окружающей среде и требуемый метод управления для конкретной установки.
Конфигурацию общего назначения можно рассматривать для совместимой циркуляции технологической воды, подпитки градирни и других задач промышленной перекачки. Требуемый расход, рабочее давление и характеристики двигателя должны быть оценены при проектировании системы.
| Элемент | Спецификация |
|---|---|
| Номинальная частота | 50/60 Гц |
| Диапазон входных частот | ±5% (от 47,5 до 63 Гц) |
| Выходное напряжение | от 0 до входного напряжения |
| Выходная частота | от 0,1 до 500 Гц |
| Максимальная частота | от 0 до 500 Гц (управление SVC и V/F) |
| Несущая частота | от 0,8 кГц до 8 кГц, автоматически регулируется в зависимости от нагрузки; поддерживается до 16 кГц |
| Разрешение по частоте | Цифровая настройка 0,01 Гц; аналоговая настройка 0,025% от максимальной частоты |
| Режим управления | Безсенсорное векторное управление (БВК); Управление напряжением/частотой |
| Пусковой крутящий момент | 0,5 Гц/150 % (SVC) |
| Диапазон скоростей | 1:100 (СВК) |
| Точность стабильности скорости | ±0,5% (SVC) |
| Перегрузочная способность | 150 % номинального тока в течение 60 с; 170% в течение 12 с; 190% в течение 1,5 с |
| Увеличение крутящего момента | Автоматическое увеличение крутящего момента; ручное повышение от 0,1% до 30,0% |
| Кривая V/F | Линейная, многоточечная и квадратная кривая (мощность 1,2/1,4/1,6/1,8/2,0) |
| Разделение V/F | Полное разделение, полуразделение |
| Ускорение / замедление | Линейная или S-образная кривая, от 0,0 до 6500,0 с. |
| Торможение постоянным током | Стартовая частота от 0,00 Гц до максимальной частоты; время от 0,0 до 36,0 с; текущий от 0,0% до 100,0% |
| JOG-управление | Частота JOG от 0,00 Гц до максимальной частоты (по умолчанию 5 Гц); ускорение/замедление от 0,0 до 6500,0 с |
| Встроенный ПИД-регулятор | Да, для замкнутого контура давления, расхода или температуры без внешнего контроллера |
| АВР | Выходное напряжение остается стабильным при колебаниях напряжения сети |
| Входные клеммы | 5 цифровых входов, DI5 поддерживает высокоскоростной импульс до 50 кГц; 1 аналоговый вход 0–10 В или 0–20 мА; 1 вход потенциометра клавиатуры |
| Выходные клеммы | 1 высокоскоростной импульсный выход до 50 кГц; 1 релейный выход; 1 аналоговый выход 0–20 мА или 0–10 В |
| Коммуникация | RS485, Modbus RTU |
| Защита | Обнаружение короткого замыкания двигателя при включении питания, потери фазы на выходе, перегрузки по току, повышенного напряжения, пониженного напряжения, перегрева, перегрузки, недогрузки, слабого освещения |
| Рабочая температура | от -10°С до 50°С; снижение мощности на 1% на 1°C выше 40°C |
| Температура хранения | от -20°С до 60°С |
| Влажность | Относительная влажность ниже 95 %, без конденсации. |
| Высота | Ниже 1000 м; снижение мощности 1% на 100 м от 1000 до 3000 м |
| Вибрация | Ниже 5,9 м/с² (0,6 г) |
| Корпус | IP20, настенное крепление или шкаф, вертикальная установка |
| Система распределения | ТН, ТТ |
| ЭМС/безопасность | МЭК 61800-3 (С3); МЭК 61800-5-1 |
Корпус имеет класс защиты IP20 и не обеспечивает защиту от проникновения воды. Привод следует устанавливать в подходящем помещении или в защитном корпусе с достаточной вентиляцией и в соответствии с температурой, влажностью и требованиями к установке.
В поставляемых эталонных конфигурациях указаны три ряда по 18 модулей мощностью 250 Вт или три ряда по 15 модулей мощностью 300 Вт. Эти схемы соответствуют 54 модулям или 45 модулям соответственно и расчетной номинальной мощности массива 13,5 кВт в любом случае. Окончательная конструкция цепочки должна быть проверена на соответствие техническим характеристикам модуля, минимальной температуре на объекте и предельным значениям напряжения постоянного тока инвертора.
В прилагаемой спецификации указан максимальный уровень шума 65 дБА. Необходимость дополнительной акустической обработки зависит от места установки, акустики помещения, рабочего оборудования и применимых требований к уровню шума. При размещении привода в жилом здании или закрытом помещении с оборудованием учитывайте условия установки.
Конфигурация общего назначения должна соответствовать общей нагрузке и поддерживаемому методу управления. Для приложений с векторным управлением подтвердите подходящую компоновку двигателя в руководстве. Для работы нескольких двигателей от одного привода необходимо, чтобы общий ток оставался в пределах номинала привода и чтобы каждый двигатель имел соответствующую защиту от перегрузки. Следуйте инструкциям производителя для выбранного режима управления.
Предоставленная информация идентифицирует параметр мониторинга U0-49 как индикатор режима питания, где 0 представляет работу сети, а 1 представляет работу солнечной энергии. Параметр можно считать через Modbus RTU, если это поддерживается. Прежде чем интегрировать его в систему удаленного мониторинга, проверьте определение регистра и настройки связи в соответствии с применимым руководством.
Следите за тем, чтобы на радиаторе и вентиляторе не было пыли, проверяйте клеммы и соединения проводов в соответствии с графиком технического обслуживания, а также следите за температурой окружающей среды и вентиляцией. Указанный диапазон рабочих температур составляет от -10°C до 50°C, с ухудшением характеристик выше 40°C. В прилагаемых указаниях по высоте также указано снижение номинальных характеристик при высоте выше 1000 м. Точно следуйте инструкциям по интервалам проверок и процедурам технического обслуживания, указанным для конкретной модели.
Нет. В прилагаемой информации о серии PC10 указан режим солнечного насоса и режим инвертора общего назначения. Работа солнечного насоса включает MPPT и документированные функции защиты, связанные с перекачкой, а работа общего назначения поддерживает управление двигателем SVC или V/F, PID и Modbus RTU. Параметр P8-00 идентифицируется как параметр выбора режима. Подтвердите разрешенную процедуру настройки и изменения режима в руководстве для конкретной модели.
