Каждая панель управления HVAC спроектирована с учетом конкретных требований механической системы, которой она управляет — будь то отдельная агрегатная установка для обработки воздуха, холодильная установка с несколькими насосами и градирнями или система управления зонами VAV в масштабе всего здания. В корпусе панели размещается вся электрическая инфраструктура: изоляция входного питания, защита цепей, пускатели двигателей (прямые, звезда-треугольник, устройства плавного пуска или преобразователи частоты), реле управления, защитные блокировки и специальный контроллер — обычно ПЛК или DDC — с клеммами полевых датчиков для входов температуры, влажности, давления, расхода и качества воздуха. Сенсорный экран HMI или дисплей с клавиатурой, установленный на двери, обеспечивает операторам обзор системы в режиме реального времени и управление параметрами. Возможность подключения через BACnet, Modbus или Ethernet/IP обеспечивает плавную интеграцию с системами управления зданием (BMS). Классы защиты от IP42 до IP65 подходят для внутренних технических помещений, производственных платформ на крыше и открытых площадок на открытом воздухе. Комплексные схемы защиты охватывают короткое замыкание, перегрузку, потерю фазы, пониженное/повышенное напряжение и утечку на землю в каждой цепи, а также встроенные принудительные защитные блокировки для отключения пожарной сигнализации, защиты от замерзания и защиты от воздушного потока. Поддерживается полное соответствие стандартам IEC 61439-1/2, IEC 60364 и региональным стандартам электробезопасности.
Панели управления HVAC, от одного кондиционера до центральной установки на территории всего кампуса, обеспечивают централизованный электрический интеллект, который обеспечивает безопасную, эффективную работу механических систем и координацию с более широкой сетью автоматизации здания.
В больших офисных башнях, торговых центрах и многофункциональных комплексах эксплуатируются многочисленные кондиционеры, чиллеры, градирни и зоны вентиляции. Панели управления HVAC централизуют управление и защиту каждого механического блока — панель AHU, управляющая приточными и возвратными вентиляторами, охлаждающими змеевиками, заслонками экономайзера и состоянием фильтров, или панель холодильной установки, определяющая последовательность работы нескольких компрессоров, первичных и вторичных насосов и вентиляторов градирни. Интеграция с BMS здания через BACnet/IP или Modbus позволяет менеджерам объектов контролировать и настраивать все системы с центральной рабочей станции.
Фабрики, перерабатывающие заводы и склады часто требуют специальной вентиляции и технологического охлаждения отдельно от комфортного кондиционирования воздуха. Панели управления в этих средах управляют мощными вытяжными вентиляторами, установками подпитки, системами пылеулавливания и технологическими охладителями. Управление на базе ПЛК с промышленными протоколами связи поддерживает сложную логику блокировки, например, координацию вентиляции с работой производственной линии или вытяжку из технологической печи. Прочные корпуса с усиленной защитой от пыли и влаги выдерживают сложные условия окружающей среды.
Охлаждение центра обработки данных — это критическая функция, работающая круглосуточно и без выходных. Панели управления HVAC, управляющие устройствами обработки воздуха в компьютерном зале (CRAH), кондиционерами компьютерного зала (CRAC), насосами охлажденной воды и вентиляторами конденсатора, спроектированы с учетом резервирования и надежности. Двойной вход питания, интеграция автоматического резервного переключателя и отказоустойчивые выходы сигнализации обеспечивают непрерывное охлаждение даже при сбоях в работе сети. Высокоточный контроль температуры и влажности с подключением Modbus/BACnet к платформе управления инфраструктурой центра обработки данных (DCIM) обеспечивает мониторинг окружающей среды в режиме реального времени.
Операционные, изоляторы, чистые помещения и палаты общего назначения требуют определенного соотношения качества воздуха, температуры, влажности и давления. Панели управления HVAC в медицинских учреждениях управляют этими точными средами. Критические функции сигнализации — высокая/низкая температура, колебания влажности, потеря воздушного потока и состояние фильтра — жестко связаны с вызовом медсестры здания или центральной системой мониторинга. Панели спроектированы так, чтобы облегчить обслуживание, и оснащены изоляционными устройствами, позволяющими выполнять обслуживание без отключения системы.
Комфорт гостя имеет первостепенное значение. Панели управления HVAC управляют центральными холодильными установками, котельными системами, кондиционерами, обслуживающими общественные помещения, и зональными контроллерами фанкойлов на гостевых этажах. Заранее запрограммированные графики, основанные на занятости, сокращают потребление энергии в периоды низкой посещаемости, обеспечивая при этом достижение в номерах заданного уровня комфорта ко времени регистрации.
Университетские здания, школы и государственные учреждения, расположенные в нескольких зданиях, получают преимущества от стандартизированных платформ панелей управления HVAC. Механическое помещение каждого здания обслуживается специальными панелями для вентиляционных установок, насосов и терминальных устройств, объединенных в сеть BMS всего кампуса. Такой подход упрощает обучение техническому обслуживанию и управление запасными частями.

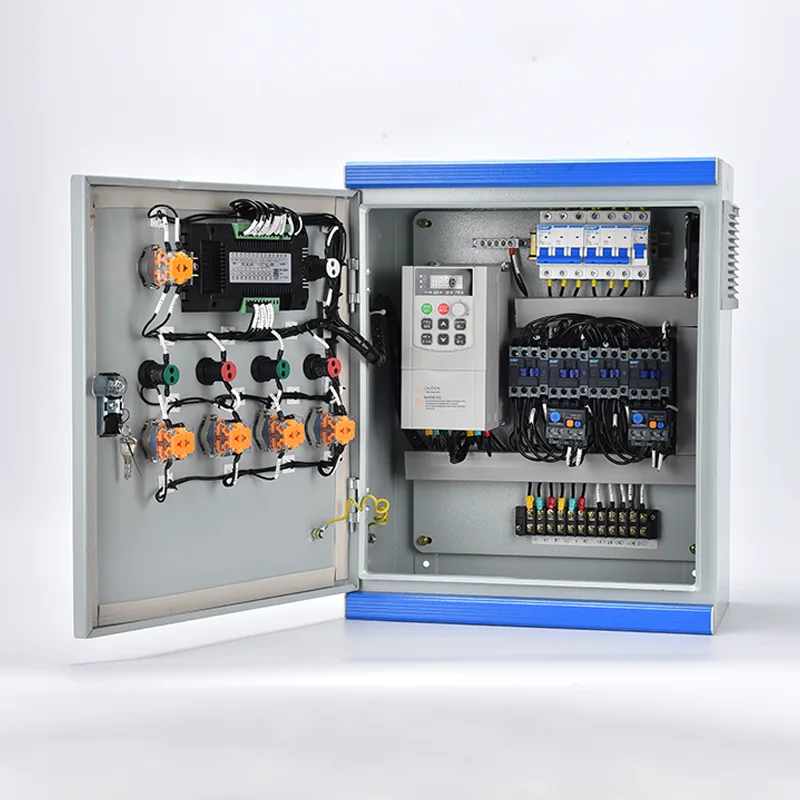

Панели управления HVAC спроектированы как комплексные узлы распределения мощности, управления двигателем и автоматизации, каждый из которых разработан специально для соответствия графику работы механического оборудования и последовательности операций.
На входную секцию подается трехфазное питание (обычно 400 В/480 В, 50/60 Гц) через запираемый главный выключатель или автоматический выключатель с номинальной стойкостью к короткому замыканию, рассчитанной с учетом доступного тока повреждения на объекте. Распределение ниже по потоку организовано по функциям оборудования: отдельные ветви для вентиляторов, насосов, компрессоров и цепей управления. Защита цепи двигателя обеспечивается термомагнитными выключателями или разъединителями с плавкими предохранителями, рассчитанными на ток полной нагрузки двигателя, с реле перегрузки (электронными или тепловыми), обеспечивающими кривые срабатывания класса IEC 10/20/30. Питание управления — обычно 24 В переменного тока, 24 В постоянного тока или 230 В переменного тока — поступает от специального управляющего трансформатора с независимыми плавкими предохранителями вторичных цепей, изолирующих управляющую электронику от переходных процессов на стороне питания.
В зависимости от размера двигателя, требований к пусковому моменту и допуска механической системы к пусковому току панель включает соответствующий метод запуска:
● Прямое подключение (DOL): для небольших вентиляторов и насосов мощностью примерно до 7,5 кВт.
● Звезда-треугольник: для двигателей средней мощности, где требуется пониженный пусковой ток.
● Плавный пуск: для насосов и вентиляторов, где плавный разгон исключает гидравлический удар или проскальзывание ремня.
● Частотно-регулируемый привод (ЧРП): для применений, требующих регулирования скорости в зависимости от потребности — например, приточные вентиляторы, управляемые статическим давлением в воздуховоде, или вторичные насосы охлажденной воды, реагирующие на перепад давления в контуре.
Частотно-регулируемые приводы имеют встроенное подавление гармоник (дроссели звена постоянного тока) и выходные фильтры dV/dt, если длина кабеля превышает ограничения производителя. Все приводы настроены на последовательную связь с контроллером панели для задания скорости и обратной связи о состоянии.
Архитектура управления выбирается исходя из сложности приложения и требований к интеграции:
● Контроллеры DDC типичны для коммерческих приложений HVAC, интегрируемых в BMS через собственный BACnet MS/TP или BACnet/IP. Предварительно запрограммированные библиотеки приложений охватывают стандартные последовательности работы агрегатов, холодильных машин и котлов.
● Управление на основе ПЛК предназначено для промышленных сред, комплексного управления несколькими компрессорами или там, где система должна взаимодействовать с оборудованием, не относящимся к системе отопления, вентиляции и кондиционирования воздуха, например с технологическим оборудованием. Платформы ПЛК поддерживают релейную логику, функциональные блоки или программирование структурированного текста с помощью связи Profinet, Ethernet/IP или Modbus TCP.
● Обе платформы выполняют определенную последовательность операций: временные расписания, ПИД-контуры температуры/давления, последовательность запуска/остановки, генерацию сигналов тревоги и ведение журнала во время работы.
Специальные клеммные колодки предназначены для подключения полевой проводки от датчиков температуры (термисторы NTC, RTD, 4–20 мА), датчиков и переключателей давления, датчиков влажности, датчиков расхода воздуха, монтируемых в воздуховодах, дифференциальных реле давления для состояния фильтра и сигналов обратной связи клапана/привода. Все аналоговые входы фильтруются и защищены от наведенных переходных процессов. Цифровые входы индивидуально изолированы с помощью оптопар или промежуточных реле. Отказ датчика обнаруживается и подается сигнал тревоги с помощью настраиваемых резервных стратегий — например, установка по умолчанию работы вентилятора с фиксированной скоростью при потере датчика давления в воздуховоде.
Установленный на двери цветной сенсорный экран HMI (обычно 7 дюймов или больше) или отдельные светодиодные индикаторы и кнопки обеспечивают локальный интерфейс оператора. HMI отображает графики состояния системы в реальном времени — температуру, влажность, давление, время работы оборудования, тенденции энергопотребления — с помощью настраиваемых пользователем информационных панелей. Настройки параметров защищены паролем с несколькими уровнями доступа (оператор, супервайзер, инженер). Оповещение о тревоге включает регистрацию событий с отметкой времени и отслеживанием подтверждений. Для панелей, интегрированных в BMS, HMI может служить локальным инструментом блокировки и ввода в эксплуатацию, а не основным ежедневным интерфейсом.
Критические функции безопасности реализованы в аппаратной логике независимо от контроллера, обеспечивая отказоустойчивую работу даже в случае отказа процессора:
● Интерфейс пожарной сигнализации: беспотенциальный контактный вход с пожарной панели вызывает отключение агрегата и закрытие заслонки.
● Защита от замерзания: низкотемпературный термостат на водяных змеевиках отключает агрегат и открывает клапан, чтобы предотвратить взрыв змеевика.
● Контроль воздушного потока: дифференциальное реле давления в воздушном потоке предотвращает включение электрического или газового нагревателя без проверки воздушного потока.
● Выключатели высокого и низкого давления хладагента защищают компрессоры.
● Сейсмические и вибрационные выключатели, если этого требуют местные нормы и правила.
Все защитные блокировки подключены к цепи отключения главного реле управления или защитного ПЛК, что обеспечивает немедленное и безусловное отключение.
Корпус панели изготовлен из листа гальванизированной или нержавеющей стали толщиной от 1,5 до 2,0 мм с порошковым покрытием. Общие рейтинги включают в себя:
● IP42/IP43 для внутренних технических помещений с чистой средой с контролируемой температурой.
● Степень защиты IP54/IP55 для аппаратных, кожухов на крыше или полуоткрытых помещений.
● Степень защиты IP65 для наружной установки, подверженной воздействию дождя, пыли и прямых солнечных лучей.
Активное управление температурным режимом — принудительная вентиляция с фильтрацией и термостатическим управлением вентилятором — включено для панелей с высокой плотностью VFD или в условиях установки при высоких температурах. Для наружных шкафов предусмотрен солнцезащитный козырек, антиконденсационный нагреватель и фурнитура из нержавеющей стали, устойчивая к коррозии.
Коммуникационные шлюзы транслируют протокол контроллера в магистраль BMS объекта. Доступны собственный BACnet (MS/TP или IP), Modbus RTU/TCP и дополнительные адаптеры LonWorks или Ethernet/IP. Все контролируемые точки — температура, давление, скорость потока, состояние оборудования, часы работы, данные об энергопотреблении и состояния сигналов тревоги — становятся видимыми для BMS. Удаленная настройка заданных значений и управление расписанием обеспечивают централизованную оптимизацию энергопотребления во всем портфолио зданий.
Дополнительный встроенный измеритель мощности измеряет потребление на уровне панели или отдельной нагрузки. Контроллер может выполнять последовательности оптимизации энергопотребления, такие как естественное охлаждение экономайзера, вентиляция по потребности (на основе CO₂), оптимальный запуск/останов и сброс температуры охлажденной воды в зависимости от условий наружного воздуха, что снижает годовое потребление энергии HVAC на 15–25 % по сравнению с управлением с фиксированными параметрами.
Вопрос 1: Является ли панель управления HVAC стандартным продуктом или разрабатывается индивидуально для каждого проекта?
Каждая панель проектируется по индивидуальному заказу в соответствии с графиком механического оборудования проекта, последовательностью операций и перечнем электрических нагрузок. Наши инженеры по применению работают на основе ваших P&ID, технических характеристик оборудования и спецификаций системы управления. Стандартизированная внутренняя архитектура и библиотеки компонентов обеспечивают стабильное качество и соответствие требованиям конкретной площадки.
Вопрос 2. Какую платформу контроллера вы используете — ПЛК или DDC?
Мы предлагаем оба варианта и порекомендуем подходящую платформу на основе вашего проекта. Контроллеры DDC (встроенные в BACnet) подходят для коммерческих зданий с интеграцией BMS. ПЛК предназначены для промышленных объектов, сложных последовательностей или там, где требуется интеграция с оборудованием, не относящимся к системам отопления, вентиляции и кондиционирования. Доступна поддержка нескольких поставщиков — мы работаем с ведущими брендами, а также можем предоставить альтернативы на открытой платформе.
В3: Каким оборудованием HVAC может управлять панель?
Наши панели сконфигурированы для всего обычного оборудования HVAC: вентиляционных установок (постоянного объема и VAV), блочных крышных установок, холодильных установок (с воздушным и водяным охлаждением), котельных систем, градирен, насосных систем (первичных, вторичных и третичных), фанкойлов, вентиляторов с рекуперацией тепла и систем вытяжки/дымоудаления. Панели с несколькими устройствами, управляющие всем техническим помещением, являются стандартным предложением.
Вопрос 4: Может ли панель интегрироваться с существующей системой управления зданием?
Да. Доступны протоколы связи, включая BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP и LonWorks. Мы подтвердим конкретный протокол, скорость передачи данных и список точек на этапе проектирования, чтобы обеспечить плавную интеграцию с вашей BMS по принципу «включай и работай».
В5: Каким стандартам безопасности и сертификатам соответствуют панели?
Панели разработаны и протестированы в соответствии со стандартом IEC 61439-1/2 для низковольтных распределительных устройств и устройств управления. Все компоненты имеют маркировку CE. Доступны дополнительные региональные сертификаты (UL, UKCA и т. д.). К каждой панели прилагается полная документация по заводским приемочным испытаниям (FAT), включая проверку цепи, испытание сопротивления изоляции, проверку функциональной последовательности и проверку защитной блокировки.
В6: Как панель тестируется перед отправкой?
Каждая панель проходит комплексные заводские приемочные испытания, включающие: проверку двухточечной проводки, испытание на сопротивление изоляции (цепи питания и управления), полное функциональное тестирование всех пускателей и приводов двигателей, проверку контура ввода-вывода контроллера, тестирование смоделированной последовательности операций в соответствии с утвержденным описанием управления, тестирование HMI и интерфейса связи, а также проверку функции защитной блокировки. Подробный отчет FAT предоставляется вместе с панелью.
В7: Какое обслуживание требуется после установки?
Рекомендуемое ежегодное обслуживание включает в себя: тепловизионное исследование силовых соединений для выявления ослабленных соединений, функциональную проверку защитных блокировок и аварийной остановки, проверку калибровки датчиков, проверку состояния охлаждающих вентиляторов и фильтров, а также общую очистку внутренних частей корпуса. Доступ ко всем компонентам осуществляется через передние дверцы; Важнейшие запасные части, такие как предохранители и катушки контактора, указаны в прилагаемом руководстве по техническому обслуживанию.
В8: Можете ли вы поддержать ввод в эксплуатацию на местах?
Поддержка удаленного ввода в эксплуатацию посредством видеозвонка включена в каждую панель. В зависимости от местоположения и масштаба проекта могут быть организованы услуги по вводу в эксплуатацию на месте и интеграции BMS.
Крупный международный аэропорт на Ближнем Востоке построил новый пассажирский терминал для удовлетворения растущих потребностей в пропускной способности. Терминалу площадью более 700 000 квадратных метров потребовалась комплексная инфраструктура HVAC для поддержания комфорта пассажиров в залах вылета, залах прибытия, торговых зонах, залах ожидания и зонах обработки багажа при экстремальных температурах наружного воздуха, достигающих 50°C.
Механический проект предусматривал центральную холодильную установку с 12 центробежными охладителями с водяным охлаждением, 48 агрегатами обработки воздуха мощностью от 15 до 160 кВт, многочисленными насосными агрегатами охлажденной воды (первичными и вторичными), вентиляторами градирни, вентиляторами с рекуперацией энергии и специальной вентиляцией для закрытых помещений для обработки багажа и производственных помещений. Все оборудование было распределено по нескольким механическим этажам и кожухам на крыше.
Подрядчик проекта по электротехнике столкнулся с трудным графиком строительства. Изготовление на месте отдельных панелей управления для каждой единицы оборудования потребует присутствия большого количества электриков на объекте в течение длительного периода времени, приведет к изменению качества и риску ошибок в координации между субподрядчиками по электрике и управлению. Оператор аэропорта также потребовал полной интеграции BACnet с корпоративной BMS объекта для централизованного управления энергопотреблением и профилактического обслуживания.
Команда проекта решила закупить все панели управления HVAC в виде заводских, предварительно протестированных сборок. Преимущества были решающими:
● Каждая панель проектировалась на основе спецификации механического оборудования и последовательности действий консультанта по средствам управления, что обеспечивало однозначное соответствие каждой панели и закрепленного за ней оборудования.
● Все внутреннее распределение питания, защита двигателя, частотно-регулируемые приводы, проводка управления, логика ПЛК/DDC и конфигурация HMI были полностью собраны и протестированы на заводе перед отправкой, что позволило сократить время на монтаже панели, подключении входного питания и заделке кабелей полевых датчиков.
● Коммуникационный шлюз BACnet был предварительно настроен, а полный список точек был предоставлен интегратору BMS до прибытия панелей, что исключает длительную отладку протокола на местах.
● Блокировки безопасности — отключение пожарной сигнализации, защита от замерзания змеевиков с охлажденной водой, блокировка проверки потока воздуха для электрических нагревателей — были жестко смонтированы на заводе с документированной проверкой, что соответствует строгим требованиям безопасности администрации аэропорта.
● Единый дизайн панелей во всех 48 агрегатах упростил обучение операторов и наличие запасных частей для команды технического обслуживания аэропорта.
Было изготовлено и поставлено восемьдесят шесть панелей управления HVAC, охватывающих чиллеры, насосы, кондиционеры и системы рекуперации энергии. Размеры панелей варьировались от компактных настенных шкафов для небольших вентиляционных установок до многосекционных напольных шкафов для агрегатов мощностью 160 кВт со встроенными преобразователями частоты. Все панели оснащены коммуникационными шлюзами BACnet/IP и сенсорными экранами HMI, установленными на двери, для доступа местного оператора. Панели поставлялись предварительно запрограммированными и протестированными FAT, с пакетом документации каждой панели, включая исполнительные схемы подключения, распечатки логики контроллера и сертификаты FAT.
● Время ввода в эксплуатацию на месте было сокращено примерно на 50 % по сравнению с бюджетными оценками, основанными на традиционных панелях, изготавливаемых на месте, что помогло терминалу уложиться в срок ввода в эксплуатацию.
● В ходе предварительного тестирования заводская программа FAT выявила и устранила 12 логических конфликтов последовательности — проблемы, которые в противном случае возникли бы во время дорогостоящего устранения неполадок на месте.
● Полная интеграция BACnet с BMS аэропорта была достигнута в течение трех недель после подачи питания на панели, при этом все 86 панелей сообщали рабочие данные и принимали команды управления.
● В первый год эксплуатации данные, записанные BMS, позволили команде предприятия оптимизировать графики сброса температуры охлажденной воды, добившись снижения энергопотребления холодильной установки на 12 % по сравнению с исходным базовым проектом.
● Подрядчик аэропорта по техническому обслуживанию сообщил о минимальных корректирующих работах, отметив, что стандартизированная конструкция панелей и комплексная документация способствуют эффективному ознакомлению команды.
