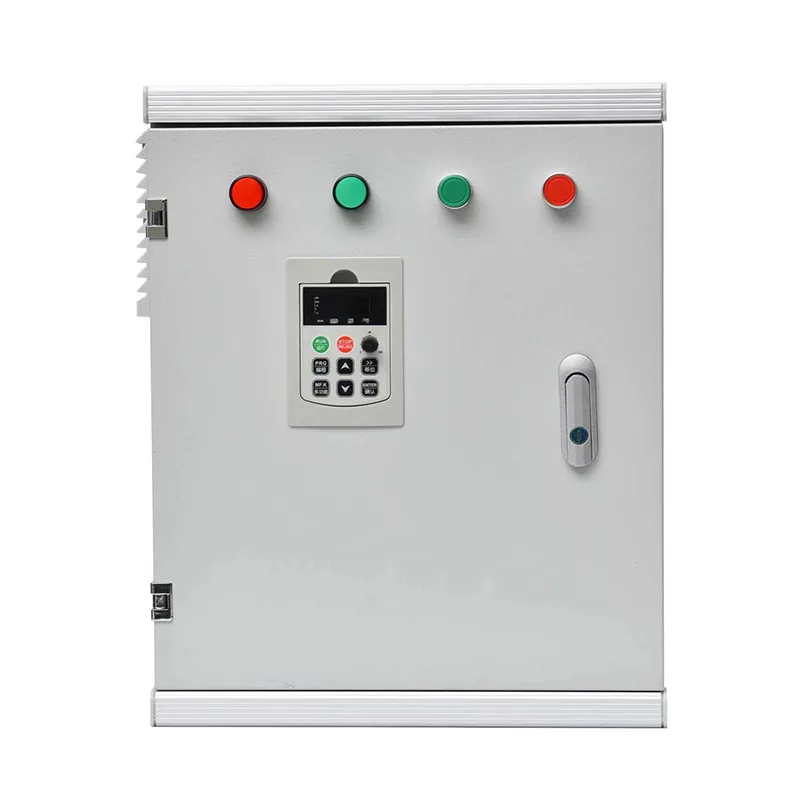

Шкаф плавного пуска

Шкаф устройства плавного пуска, предлагаемый ведущим китайским производителем Csivei, включает в себя трехфазное устройство плавного пуска (номинальной мощностью от 7,5 до 800 кВт, 380–690 В), входной автоматический выключатель или разъединитель с предохранителем, встроенный байпасный контактор, реле перегрузки двигателя и управляющий трансформатор. Пусковые характеристики — программируемый предел тока, время изменения напряжения и начальный крутящий момент — задаются с помощью цифровой клавиатуры или ЧМИ. Дополнительные функции включают плавную остановку насосных систем для предотвращения гидравлического удара. Защита охватывает короткое замыкание, перегрузку, потерю фазы, пониженное/повышенное напряжение и перегрев тиристора. Стандартная связь через Modbus RTU позволяет подключаться к РСУ или SCADA предприятия; доступны дополнительные Profibus, Profinet или Ethernet/IP. Напольный корпус изготовлен из оцинкованной стали с порошковым покрытием, имеет класс защиты от IP42 до IP55 и подходит для внутренних электрических помещений и пыльных промышленных помещений.

Применение продукта

Для двигателей, которые работают на фиксированной скорости, но требуют плавного запуска для защиты приводимого оборудования и электрических сетей, шкаф плавного пуска представляет собой компактную и не требующую особого обслуживания альтернативу пускателям прямого включения или пускателям звезда-треугольник.

Насосные станции для воды и сточных вод

Насосы забора сырой воды, подкачивающие и перекачивающие насосы выигрывают от плавного пуска, который исключает гидроудар в трубопроводах и снижает механический износ рабочих колес и муфт насосов. Встроенная функция плавной остановки дополнительно смягчает удары обратного клапана и скачки давления. Работа байпаса в установившемся режиме работы обеспечивает минимальное выделение тепла в шкафу даже на насосных станциях с ограниченной вентиляцией.

Вентиляторные и компрессорные системы HVAC

Чиллеры, вентиляторы градирен и большие двигатели установок кондиционирования воздуха в коммерческих зданиях могут потреблять высокие пусковые токи, которые вызывают мерцание света и перегрузку управления генератором. Шкафы плавного пуска ограничивают пусковой ток в 3–4 раза при полной нагрузке, предотвращая провалы напряжения. Байпасные контакторы устраняют постоянные потери в тиристорах, поддерживая энергоэффективность системы в течение длительного времени эксплуатации здания.

Конвейеры и дробилки для горнодобывающей промышленности и карьеров

Ленточные конвейеры и камнедробилки требуют плавного приложения крутящего момента во время запуска, чтобы защитить редукторы, ременные соединения и муфты от ударных нагрузок. Регулируемая функция быстрого запуска устройства плавного пуска обеспечивает короткий импульс высокого крутящего момента перед нарастанием скорости, преодолевая трение при отрыве полностью нагруженного ремня. После запуска двигателя байпасный контактор обеспечивает прохладную и энергоэффективную работу в пыльных и высокотемпературных средах.

Промышленные компрессоры и мешалки

Винтовые и поршневые компрессоры на производственных предприятиях, а также мешалки и мешалки на химических предприятиях запускаются под нагрузкой и нуждаются в плавном ускорении. Устройства плавного пуска исключают резкие переходные процессы крутящего момента, которые ускоряют износ подшипников и лопастей, а байпасный режим гарантирует отсутствие потерь тиристора при длительной непрерывной работе.

Сельскохозяйственные ирригационные и глубинные насосы

Погружные насосы для глубоких скважин и крупные спринклерные системы в отдаленных районах используют устройства плавного пуска для защиты валов насосов и обсадных труб от пускового крутящего момента. Шкафы совместимы с источниками питания генераторов, поскольку уменьшенный пусковой ток позволяет генератору меньшего размера запускать насос большего размера. Работа байпаса снижает расход топлива во время поливного сезона.

Техническое погружение

Шкаф устройства плавного пуска объединяет устройство плавного пуска на тиристорной основе с полной защитой двигателя и цепи в одном корпусе с предварительной проводкой, оптимизированном для управления промышленными двигателями с фиксированной скоростью.

Повышение напряжения на основе тиристора

Устройство плавного пуска управляет шестью встречно-параллельными кремниевыми выпрямителями (SCR), по одной паре на фазу, для плавного увеличения напряжения двигателя от регулируемого начального уровня крутящего момента (обычно 30–60 % от номинального) до полного напряжения в течение заданного пользователем времени линейного изменения (0,5–60 секунд). Во время разгона ток ограничивается определенным кратным току полной нагрузки, обычно в 3–5 раз, что предотвращает перегрузку трансформатора или генератора. Как только двигатель достигает синхронной скорости, внутренний алгоритм обнаруживает падение тока и подает сигнал байпасному контактору о замыкании, напрямую подключая двигатель к сети. Это шунтирует ток из тиристоров, устраняя потери проводимости и выделение тепла.

Байпасная работа и непрерывная работа

После запуска весь ток двигателя протекает через механический байпасный контактор, рассчитанный на непрерывную работу. SCR остаются закрытыми, поэтому устройство плавного пуска не способствует повышению температуры. Это ключевое преимущество перед частотно-регулируемыми приводами в приложениях с фиксированной скоростью — шкаф работает прохладно и требует минимальной вентиляции. Если выбран плавный останов, байпас открывается при выключении, и SCR повторно включаются для постепенного снижения напряжения, предотвращая гидравлический удар.

Защита двигателя и цепей

Шкаф обеспечивает полную защиту двигателя посредством термомагнитного выключателя и электронного реле перегрузки с обнаружением обрыва фазы и дисбаланса токов. Защита от короткого замыкания скоординирована для сохранения целостности SCR. Дополнительная защита включает в себя:

● Защита от пониженного/повышенного напряжения, отключение до повреждения двигателя из-за аномалий напряжения.

● Обнаружение перегрева тиристора с сигнализацией и ступенью отключения.

●  Обнаружение опрокидывания фазы и потери фазы.

●  Защита от остановки и блокировки ротора с помощью реле.

Внешние блокировки безопасности (например, аварийный останов, вибровыключатель) подключаются к цепи управления через специальные клеммы.

Интерфейс управления и связь

Цифровая клавиатура с ЖК-дисплеем на пусковом устройстве обеспечивает локальную настройку параметров, управление пуском/остановом и индикацию состояния, включая ток двигателя, напряжение и коды неисправностей. В большие шкафы можно встроить HMI, монтируемый на двери. Стандарт RS485 Modbus RTU позволяет осуществлять удаленный запуск/остановку, загрузку параметров и отправку отчетов об аварийных сигналах в РСУ или SCADA. Для требовательных заводских сетей доступны шлюзы Profibus DP, Profinet или Ethernet/IP.

Корпус и управление температурным режимом

Напольный шкаф изготовлен из толстого оцинкованного стального листа с атмосферостойким порошковым покрытием. Поскольку тепло тиристора генерируется только в течение нескольких секунд плавного пуска и останова, естественного конвекционного охлаждения часто бывает достаточно для внутренних шкафов. Для мощных агрегатов или помещений с высокой температурой воздуха предусмотрены приточные вентиляторы с фильтром и термостатическим контролем. Стандартная степень защиты от IP42 до IP54; более высокие рейтинги доступны для пыльных мест или мест на открытом воздухе.

Соответствие и тестирование

Каждый шкаф проходит заводские приемочные испытания, включающие: измерение сопротивления изоляции силовой цепи, проверку цепи зажигания SCR, работу байпасного контактора и функциональное тестирование всех запрограммированных профилей пуска/останова и функций защиты. Узел спроектирован и протестирован в соответствии со стандартом IEC 61439-1/2, а все цепи управления проверены на соответствие применимым стандартам помехоустойчивости.

Часто задаваемые вопросы

Вопрос 1: Когда мне следует выбирать шкаф плавного пуска вместо пускателя с ЧРП или прямого пуска?

Выбирайте устройство плавного пуска, если вам необходимо плавное ускорение двигателя и снижение пускового тока, но не требуется постоянное изменение скорости. Устройства плавного пуска проще, выделяют меньше тепла, стоят дешевле и компактнее, чем преобразователи частоты. По сравнению с DOL они исключают скачки тока и механические удары. По сравнению со звездой-треугольником они обеспечивают полностью регулируемые параметры запуска и могут плавно останавливать насосные системы.

В2: Какие размеры двигателей можно разместить в шкафу?

Стандартные шкафы рассчитаны на двигатели мощностью от 7,5 до 800 кВт при напряжении 400 В (трехфазное), а для двигателей большего размера доступно номинальное напряжение 690 В. Мы подберем устройство плавного пуска, байпасный контактор и автоматический выключатель в соответствии с током, указанным на паспортной табличке вашего двигателя. Возможны пользовательские конфигурации для более высоких мощностей.

В3: Поддерживает ли шкаф плавного пуска запуск нескольких двигателей?

Да, при последовательном расположении: одно устройство плавного пуска может запускать один за другим несколько двигателей, каждый со своим выходным контактором. После того, как первый двигатель достигнет полной скорости и перейдет в обход, устройство плавного пуска отключается от него и подключается ко второму двигателю и так далее. Это снижает затраты, когда несколько насосов или вентиляторов одинакового размера используют одну станцию. Однако все двигатели должны иметь одинаковые или схожие пусковые параметры.

Вопрос 4. Что произойдет, если устройство плавного пуска выйдет из строя во время работы двигателя?

Когда двигатель достигает полной скорости и замыкается байпасный контактор, двигатель работает напрямую от сети. Если плата управления устройством плавного пуска выходит из строя или SCR повреждены, двигатель продолжает работать без изменений. Неисправность повлияет только на следующую попытку запуска. Эта присущая ему надежность является основным эксплуатационным преимуществом.

В5: Как долго длится плавный пуск и можно ли его отрегулировать?

Время изменения напряжения полностью регулируется, обычно от 0,5 до 60 секунд, и при необходимости может быть увеличено. Начальное пусковое напряжение (кик-старт) также регулируется. Оптимальный темп определяется двигателем и нагрузкой — достаточно длинный, чтобы исключить механический удар, и достаточно короткий, чтобы ограничить нагрев тиристора во время запуска.

Вопрос 6: Может ли устройство плавного пуска выдерживать частые запуски?

Устройство плавного пуска рассчитано на определенное количество пусков в час (обычно до 10 пусков в тяжелом режиме). Этот номинал зависит от настройки пускового тока, времени изменения скорости и размера двигателя. Для применений, требующих очень частых запусков (например, индексных конвейеров), ЧРП может оказаться более подходящим. Проконсультируйтесь с нами относительно вашего рабочего цикла для правильного выбора размера.

В7: Какое обслуживание требует шкаф?

Регулярное техническое обслуживание минимально: ежегодная визуальная проверка силовых выводов, очистка вентиляционных фильтров (если они установлены) и функциональная проверка байпасного контактора. SCR не имеют движущихся частей и не изнашиваются. Байпасный контактор является основным обслуживаемым компонентом, механический срок службы которого обычно превышает один миллион операций, что означает годы службы.

В8: Создает ли устройство плавного пуска гармоники в сети питания?

Тиристорные устройства плавного пуска генерируют гармонические токи только во время кратковременного запуска и плавного останова. Во время установившегося режима байпаса двигатель потребляет синусоидальный ток, поэтому гармоники не возникают. Это делает их более удобными для сети, чем приводы переменного тока, которые могут генерировать непрерывные гармоники, если их не фильтровать.

Районная сеть водоснабжения — модернизация устройств плавного пуска для 20 насосных станций

Фон

Региональное управление водоснабжения в Восточной Европе управляло сетью из 20 удаленных повысительных насосных станций, каждая из которых имела 2–4 обычных насоса с прямым запуском (DOL) мощностью от 37 до 132 кВт. Станции имели решающее значение для подачи воды в несколько городов, но повторяющиеся проблемы приводили к неприемлемым эксплуатационным расходам и перебоям в обслуживании.

Вызов

Основная проблема была электрическая. Внезапный пусковой ток прямой линии связи, в 7 раз превышающий полную нагрузку, вызвал серьезные провалы напряжения на слабых сельских распределительных линиях. Это привело к срабатыванию реле защиты на близлежащих подстанциях, время от времени прерывая подачу электроэнергии на саму насосную станцию. Учреждение также столкнулось с высокими затратами на механическое обслуживание: гидравлический удар во время запуска и остановки насоса часто приводил к разрыву соединений труб и повреждению обратных клапанов, а резкое приложение крутящего момента сокращало срок службы подшипников насоса и муфт. Станции были беспилотными и располагались в отдаленных районах, поэтому любое оборудование должно было быть надежным, простым и способным удаленно сообщать о неисправностях.

Почему шкафы плавного пуска?

Орган оценил как ЧРП, так и устройства плавного пуска. Частотно-регулируемые приводы предлагали контроль скорости, но были сочтены чрезмерными — насосы были спроектированы для работы на фиксированной скорости в соответствии со статической кривой системы, где дроссельные клапаны уже обеспечивали регулировку потока. Шкафы плавного пуска представляли собой идеальное решение: они исключали скачки пускового тока и гидроудары без постоянных потерь в приводе или сложного охлаждения.

Ключевые факторы выбора:

●  Внутренний байпасный контактор устройства плавного пуска означал, что после запуска двигатель будет потреблять мощность без тиристорных потерь, сводя к минимуму выделение тепла в шкафу в невентилируемых насосных помещениях.

●  Функция плавного останова постепенно замедляет работу насоса во время остановки, устраняя удар давления, вызывающий гидравлический удар.

●  Простой цифровой интерфейс шкафов и соединение RS485 Modbus интегрированы непосредственно в развивающуюся сеть SCADA органа власти, что позволяет сообщать о неисправностях без посещения объекта.

●  Снижение пускового тока означало, что существующие генераторные установки (используемые во время отключений сети) могли запускать те же насосы без проблемного падения напряжения, увеличивая эффективную резервную мощность.

Развертывание

Двадцать стандартизированных шкафов плавного пуска (номинальный ток от 45 до 160 А) были изготовлены, испытаны на заводе и установлены в существующих насосных отделениях в течение шести месяцев. Каждый шкаф включал в себя главный автоматический выключатель, устройство плавного пуска с байпасным контактором, электронное реле перегрузки, систему связи Modbus и водонепроницаемый корпус со степенью защиты IP54. Ввод в эксплуатацию включал простой ввод параметров времени линейного изменения и ограничения тока, а также подключение одного кабеля Modbus к удаленному терминальному блоку станции.

Результаты

●  Устранены помехи в сетевом напряжении при запуске насоса. С момента модернизации дальнейших отключений подстанции не зарегистрировано.

●  В первый год ремонт трубопроводов сократился более чем на 80 %, поскольку гидравлические удары во время запуска и остановки были устранены за счет профилирования плавного пуска и плавного останова.

●  Замены подшипников и уплотнений насоса показали заметное снижение, что связано с плавным запуском с низким крутящим моментом.

●  Байпасная конструкция обеспечивала прохладу в энергозалах даже во время продолжительной работы насосов с высокой нагрузкой; сбоев в охлаждении шкафа не произошло.

●  Теперь орган власти получает в режиме реального времени статус запуска/остановки, пусковой ток и журналы неисправностей с каждой станции своей SCADA, что позволяет прогнозировать реагирование вместо экстренных вызовов.

● Через год власти расширили программу до десяти дополнительных станций, приняв шкаф плавного пуска в качестве стандарта для всех проектов модернизации системы плавного пуска.
