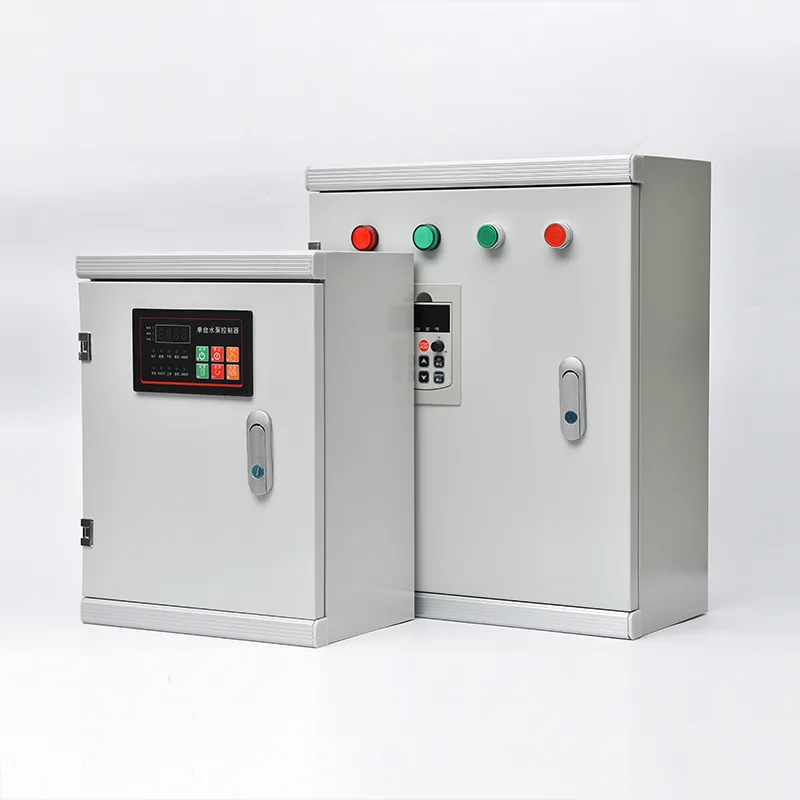

Шкаф центра управления двигателем

Как профессиональный производитель в Китае, компания Csivei хотела бы предоставить вам качественный шкаф центра управления электродвигателями, который представляет собой многосекционный напольный блок с фронтальным доступом и горизонтальной системой шин номиналом от 400 А до 6300 А и стойкостью к короткому замыканию до 100 кА. В каждой вертикальной секции можно устанавливать выдвижные или фиксированные функциональные блоки: DOL, звезда-треугольник, устройство плавного пуска или пускатели электродвигателей с ЧРП, а также фидерные выключатели и модули управления питанием. Выдвижные блоки позволяют изолировать, снять и заменить неисправный пускатель за считанные минуты без обесточивания всего ЦУД. Внутреннее разделение доступно в форме 2, форме 3 или форме 4 согласно IEC 61439, отделяя шины от функциональных блоков и клемм. Цепи двигателя разработаны для координации типа 2 согласно IEC 60947-4-1, что гарантирует отсутствие повреждения компонентов пускателя в результате короткого замыкания двигателя. Связь через Profibus, Profinet, Modbus RTU/TCP или Ethernet/IP передает состояние двигателя, ток, часы работы, энергию и диагностику в РСУ или SCADA предприятия. Корпус имеет класс защиты от IP42 до IP55 и изготовлен из оцинкованной стали с порошковым покрытием, подходит для внутренних электрощитовых и пыльных промышленных помещений.

Применение продукта

Везде, где десятки или сотни двигателей должны быть надежно запитаны, защищены и управляемы из централизованного пункта, система управления солнечными насосами обеспечивает структурированную модульную основу для промышленного распределения электроэнергии.

Установки очистки воды и сточных вод

Муниципальные и промышленные водоочистные сооружения имеют обширный автопарк — насосы для забора сырой воды, воздуходувки для аэрации, приводы осветлителей, устройства для обработки осадка, насосы для дозирования химикатов и высокоподъемные распределительные насосы — часто насчитывающие более сотни двигателей на одной площадке. Центр управления двигателем объединяет все пускатели и приводы двигателей в одном или нескольких центральных помещениях MCC, где каждый функциональный блок предназначен для конкретного двигателя. Стандартизированные стартовые блоки выдвижного типа для насосов и воздуходувок позволяют снять и заменить неисправный блок за считанные минуты, восстанавливая непрерывность процесса очистки. Интеграция с системой SCADA предприятия через резервные сети связи предоставляет операторам информацию о состоянии двигателя, часах работы и энергопотреблении на каждом приводе в режиме реального времени.

Нефтяные, газовые и нефтехимические объекты

НПЗ, газоперерабатывающие и нефтехимические комплексы работают в опасных зонах с повышенными требованиями безопасности. Панели MCC для этих сред обычно устанавливаются в электрических помещениях, находящихся под давлением или с продувкой, вдали от технологических зон. Цепи двигателей разработаны для критически важного вращающегося оборудования — насосов сырой нефти, насосов для перекачки продукта, циркуляционных насосов охлаждающей воды, двигателей с ребристыми вентиляторами и газовых компрессоров. Внутреннее разделение формы 3 или формы 4 отделяет каждый блок пускателя двигателя от главных шин и соседних блоков, предотвращая распространение внутреннего дугового замыкания в одном пускателе на другие. Взрывозащищенные реле защиты двигателей и сертифицированные токоограничивающие предохранители обеспечивают надежную изоляцию двигателей в классифицированных зонах.

Электростанции и коммунальные предприятия

Тепловые и гидроэлектростанции зависят от MCC для управления вспомогательными моторными системами, необходимыми для выработки электроэнергии — питательными насосами котлов, насосами охлаждающей воды конденсатора, вентиляторами с принудительной тягой и тягой, конвейерами для подачи угля и мазутными насосами. Высокая устойчивость MCC к короткому замыканию (обычно от 65 до 100 кА) имеет решающее значение для вспомогательных щитов электростанций, где уровень неисправности вспомогательного трансформатора станции может быть серьезным. Резервированные секции ввода питания с автоматическим переключением резерва обеспечивают критически важные требования к электропитанию станции при полном пуске и останове агрегата.

Горное дело и переработка полезных ископаемых

Заводы по переработке меди, золота, железной руды и угля используют MCC для управления дробилками, мельницами, флотационными камерами, приводами сгустителей, конвейерными системами и шламовыми насосами — оборудованием, которое часто запускается под большой нагрузкой и работает в пыльных и влажных средах. Корпус MCC имеет повышенную защиту от пыли и влаги (IP54/IP55) и часто включает в себя внутренние антиконденсационные нагреватели для установки в неотапливаемых технологических зданиях. Реле защиты двигателей с усовершенствованным тепловым моделированием гарантируют, что двигатели крупных мельниц и дробилок не отключатся без необходимости в условиях технологической перегрузки.

Производство целлюлозы, бумаги и стали

Отрасли непрерывного производства, такие как бумажные фабрики и сталелитейные заводы, используют сотни двигателей на длинных производственных линиях, причем отказ двигателя может привести к остановке всей линии. Панели MCC на этих объектах включают в себя выдвижные пускатели, которые позволяют обслуживать цепи двигателя без обесточивания всей секции MCC — блок просто изолируется, вынимается и заменяется запасным, при этом главные шины остаются под напряжением. Связь по полевой шине между каждым пусковым устройством и РСУ обеспечивает детальную диагностику двигателя, что позволяет проводить плановую замену перед непредвиденным сбоем.

ОВиК и строительные услуги на крупных объектах

Аэропорты, конференц-центры и крупные коммерческие комплексы используют MCC для централизованного управления всеми двигателями HVAC — чиллерами, градирнями, насосами охлажденной воды, вентиляционными установками и вентиляторами дымоудаления. Интеграция с системой управления зданием обеспечивает возможность переключения режимов работы, ночного режима работы и оптимизированного по энергопотреблению управления всем парком автомобилей из единой диспетчерской.

Техническое погружение

Шкаф центра управления электродвигателями представляет собой низковольтное распределительное устройство, прошедшее типовые испытания и предназначенное для безопасного модульного управления электродвигателями с упором на бесперебойную работу, защиту персонала и удобство обслуживания.

Структурный каркас и шинная система

MCC представляет собой многосекционную напольную раму из сложенных и скрепленных болтами профилей из оцинкованной стали, каждая секция обычно имеет ширину 600 мм, 800 мм или 1000 мм. Главная горизонтальная шина проходит по всей длине MCC в специальном верхнем или заднем отсеке, изготовленном из луженой меди или алюминия и рассчитанном на номинальный постоянный ток (от 400 до 6300 А). Соединения шин прикручиваются болтами и затягиваются тарельчатыми шайбами ​​для сохранения контактного усилия при термоциклировании. Вертикальная шина в каждой секции распределяет мощность между отдельными функциональными блоками через вставные подпружиненные контакты, что устраняет необходимость в проводных соединениях между шиной и каждым пусковым устройством. Устойчивость к короткому замыканию, подтвержденная типовыми испытаниями, гарантирует, что система шин и ее опоры могут выдерживать электромагнитные силы повреждения без деформации или разъединения контактов.

Конструкция функционального блока: фиксированная и выдвижная

Пускатели электродвигателей доступны в фиксированной (с болтовым креплением) или выдвижной (выдвижной) конфигурациях. Выдвижные блоки являются стандартным предложением для критически важных процессов, позволяя электрически изолировать стартер, механически вытащить его по направляющим и заменить запасным в течение нескольких минут — без обесточивания всей секции MCC. Каждый выдвижной блок содержит автоматический выключатель в литом корпусе или выключатель-разъединитель с предохранителем, контактор, рассчитанный на работу, электронное реле перегрузки, предохранитель цепи управления и клеммную колодку управления для конкретного блока. Механизмы блокировки обеспечивают возможность извлечения устройства только в положении ВЫКЛ и невозможность его повторной установки под нагрузкой. Механическое кодирование предотвращает установку устройства одного номинала в слот, предназначенный для другого номинала. Для устройств с ЧРП или устройств плавного пуска большая глубина корпуса и улучшенная вентиляция интегрированы в формат выдвижного ящика.

Защита двигателя и координация типа 2

Каждая цепь двигателя рассчитана на координацию типа 2 согласно IEC 60947-4-1. При коротком замыкании на клемме двигателя автоматический выключатель или предохранители отключают ток повреждения без повреждения контактора или реле перегрузки, за исключением сварки легких контактов, которые можно разобрать без замены. Это важно для бесперебойной работы процесса — короткое замыкание двигателя не требует замены стартера. Для защиты от перегрузки используются электронные реле с выбираемыми классами срабатывания (класс 10, 20, 30), обрывом фазы, дисбалансом тока и обнаружением замыкания на землю. Реле защиты двигателя с интерфейсами Modbus или Profibus предоставляют РСУ подробные данные о тепловом состоянии, сигналы запрета запуска и предупреждения о профилактическом обслуживании.

Внутренняя сегрегация и безопасность персонала

MCC доступен с возрастающей степенью внутреннего разделения в соответствии с IEC 61439-1/2. Номинальные характеристики формы:

● Форма 2: функциональные блоки отделены от шин, но клеммы могут находиться в том же отсеке, что и блок.

● Форма 3: все функциональные блоки отделены друг от друга и от шин; клеммы отделены от шин, но не обязательно друг от друга. Это стандартная спецификация для промышленных предприятий.

● Форма 4: полное разделение шин, функциональных блоков и клемм — каждый в своем отсеке. Это указано для применений с высокой степенью критичности в нефтегазовой или других опасных отраслях промышленности.

Внутренняя защита от дугового замыкания предназначена для перенаправления энергии дуги от оператора через вентиляционные отверстия в верхней части корпуса, проверенные в условиях внутренней дуги в соответствии со стандартом IEC 61641, где это указано. Жалюзи на шинных соединениях автоматически закрываются при снятии выдвижного блока, предотвращая случайное прикосновение к шинам под напряжением.

Интерфейс управления и интеллектуальное управление двигателем

В выделенном отсеке управления внутри каждого стартового блока или над функциональными блоками расположены удаленный ввод-вывод ПЛК, коммуникационные шлюзы, промежуточные реле и распределительные клеммы. Информация о работе двигателя, останове, неисправности и статусе передаются в РСУ по полевой шине (Profibus DP, Profinet, Modbus RTU/TCP, Ethernet/IP, DeviceNet). Интеллектуальные реле управления двигателем в каждом блоке непрерывно измеряют ток, напряжение, мощность, энергию и баланс фаз двигателя, передавая эти данные на платформу управления активами или на платформу прогнозного обслуживания. Это позволяет операторам выявлять ухудшение состояния двигателя — увеличение трения подшипников, износ крыльчатки или ухудшение состояния обмотки — до того, как они станут причиной незапланированного отключения.

Корпус и адаптация к окружающей среде

Стандартный корпус MCC изготовлен из оцинкованного стального листа толщиной 2,0 мм с порошковым покрытием, что обеспечивает степень защиты IP42, подходящую для внутренних электрощитовых помещений. Для пыльных промышленных сред — шахт, цементных заводов, деревообрабатывающих предприятий — корпуса IP54 или IP55 с фильтруемой вентиляцией или воздухо-воздушными теплообменниками обеспечивают внутреннее охлаждение, исключая при этом частицы, переносимые по воздуху. Для наружной установки доступны корпуса со степенью защиты IP65 с термостатическими антиконденсационными нагревателями, дождевыми навесами и фурнитурой из нержавеющей стали. В тропических условиях печатные платы с конформным покрытием и герметичные разъемы предотвращают трекинг, вызванный влажностью.

Тестирование и обеспечение качества

Каждая панель MCC проходит определенную программу заводских приемочных испытаний: измерение целостности шин и сопротивления изоляции; первичные и вторичные инжекционные испытания реле защиты; функциональное моделирование контакторов, пускателей и блокировок; тестирование установки и извлечения выдвижного блока; и проверка сети связи. Полный отчет FAT поставляется с каждым MCC вместе с однолинейными схемами, компоновочными чертежами и руководствами по эксплуатации. MCC спроектирован, изготовлен и протестирован в соответствии со стандартом IEC 61439-1/2, имеет маркировку CE и дополнительные сертификаты UL, UKCA или других региональных сертификатов.

Почему стоит выбрать панели Csivei MCC?

Разработанное на заводе решение MCC Panel было выбрано из-за его доказанной способности отвечать всем требованиям:

● Стандартизированные выдвижные пускатели (до 250 А) позволяют быстро заменить любой пускатель двигателя без обесточивания всей секции MCC.

● Координированная защита двигателя типа 2 гарантирует, что неисправности двигателя, вызванные коротким замыканием, будут устранены без повреждения компонентов пускателя.

● Шинная система на ток 65 кА с защитой от дугового замыкания и внутренней изоляцией формы 3 обеспечивает необходимый уровень безопасности.

● Интеллектуальные реле управления двигателем со связью Profibus DP в каждом пусковом устройстве передают в SCADA данные двигателя в режиме реального времени — ток, мощность, часы работы, количество пусков, используемую тепловую мощность и потребление энергии — что позволяет прогнозировать график технического обслуживания.

● Многосекционные встроенные вводы воздушного выключателя, секции ЧРП для аэрационных нагнетателей, секции плавного пуска для больших насосов и стандартные выдвижные пусковые секции для обычных моторных нагрузок — все в общей системе шин.

Часто задаваемые вопросы

Вопрос 1: В чем разница между системой управления солнечными насосами и стандартным распределительным щитом?

Распределительный щит в основном распределяет мощность по конечным цепям с помощью предохранителей или автоматических выключателей, но обычно не включает в себя запуск или управление двигателем. Центр управления двигателем объединяет пускатели двигателей (контакторы, устройства защиты от перегрузки и приводы), защиту двигателя и интеллектуальные средства управления в едином структурированном блоке — каждый функциональный блок разработан специально для нагрузки двигателя, а не просто для общей схемы. MCC также включают в себя возможность выдвижного блока, разделение шин и комплексные функции связи для управления двигателем, которых нет в распределительных щитах.

В2: Сколько двигателей может вместить одна система управления солнечными насосами?

Количество зависит от количества секций и размера агрегата. В одной вертикальной секции обычно размещается от 4 до 12 пускателей электродвигателей в зависимости от их номинальной мощности. Многосекционная линейка MCC может вмещать 50, 100 или более двигателей. Наши инженеры по применению оптимизируют компоновку с учетом вашего списка двигателей и ограничений площадки.

В3: В чем преимущество выдвижных модулей перед фиксированными?

Выдвижные блоки позволяют изолировать неисправный пускатель, физически извлечь его из ЦУД и заменить запасным — все это в течение нескольких минут и без обесточивания всей секции ЦУД. Главные шины остаются под напряжением, а остальные цепи двигателя продолжают работать. Это имеет решающее значение для непрерывных производств, где незапланированные простои одного двигателя не должны каскадироваться. Стационарные устройства стоят дешевле, но требуют обесточивания секции MCC для замены стартера.

Вопрос 4. Что означает разделение Формы 2, Формы 3 и Формы 4?

Они относятся к степени внутреннего разделения по IEC 61439-1/2. Форма 2 отделяет функциональные блоки от шин. Форма 3 добавляет разделение между отдельными функциональными единицами. Форма 4 дополнительно отделяет терминалы друг от друга и от других функциональных блоков. Более высокие формы обеспечивают большую безопасность при обслуживании и более эффективно сдерживают дуговые замыкания, но стоят дороже. Мы порекомендуем подходящую форму, исходя из вашей философии эксплуатации и технического обслуживания.

В5: Какая устойчивость к короткому замыканию мне нужна для моего MCC?

Это определяется предполагаемым током повреждения в точке подключения MCC, который зависит от номинальной мощности входного трансформатора (кВА), импеданса и сопротивления кабеля. Типичные промышленные установки требуют 50 кА или 65 кА при напряжении 400 В. Для вспомогательных плат электростанций и крупных технологических предприятий может потребоваться ток 80 или 100 кА. Мы проанализируем данные вашей системы и укажем правильный рейтинг.

Вопрос 6: Как MCC взаимодействует с нашей системой DCS или SCADA?

Каждый пускатель двигателя или группа устройств включает в себя интерфейс связи (обычно Profibus DP, Profinet, Modbus RTU/TCP или Ethernet/IP), который подключается к сети управления вашим предприятием. Состояние двигателя (работает, остановлен, отключен), ток, энергия и диагностические данные передаются непрерывно. РСУ может удаленно запускать/останавливать двигатели и получать тревожные уведомления.

Вопрос 7: Можно ли расширить MCC в будущем?

Да. MCC предназначен для расширения на любом конце линейки. Мы рекомендуем включать в первоначальный заказ запасные вертикальные секции или слоты для запасных модулей, если в будущем планируется добавить двигатель. Расширение существующего MCC требует соответствия номиналу и конструкции исходной шины, поэтому сохранение исходного производителя важно для совместимости.

Вопрос 8. Какое обслуживание требуется панели MCC?

Рекомендуемое техническое обслуживание включает: ежегодное тепловизионное обследование соединений шин и точек подключения; функциональные испытания блокировок выкатных агрегатов и механизмов жалюзи; проверка уставок реле защиты и функций отключения; очистка вентиляционных фильтров; и осмотр дверных уплотнителей и прокладок. Подробный график технического обслуживания приведен в руководстве по эксплуатации.
