Панель управления ЧРП

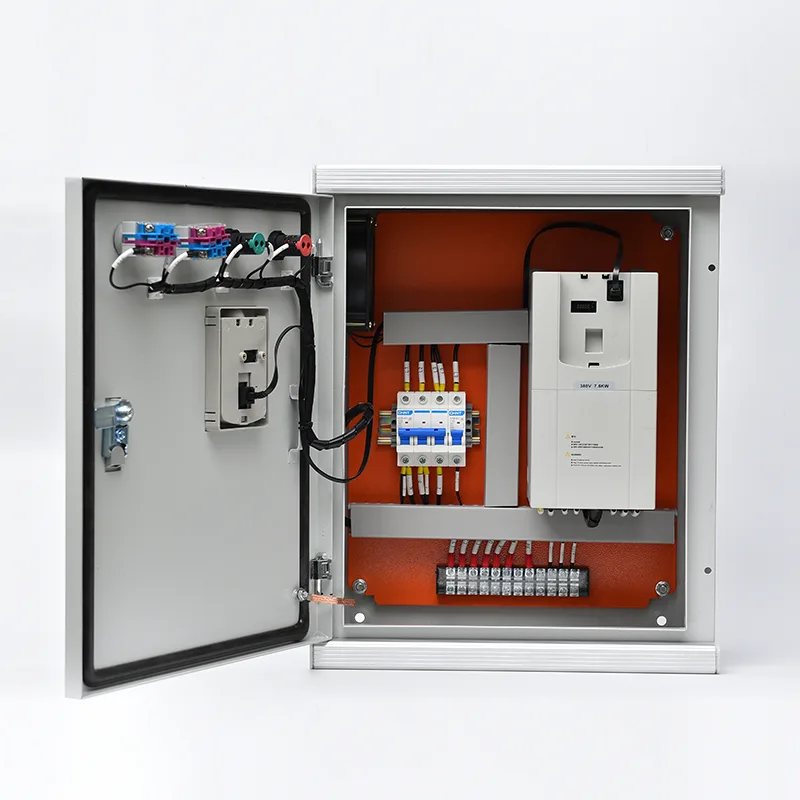

Размещенный в специально изготовленном корпусе со степенью защиты от IP42 до IP65, этот шкаф включает в себя преобразователь частоты со всей необходимой инфраструктурой питания и управления: изоляция входной сети, сетевые дроссели и дроссели нагрузки для подавления гармоник и защиты кабеля двигателя, входной предохранитель или автоматический выключатель, выходной фильтр dV/dt или синусоидальный фильтр по мере необходимости, а также полнофункциональный пакет защиты двигателя. Номинальная мощность варьируется от 0,75 кВт до более 630 кВт в стандартных классах напряжения (380 В, 400 В, 480 В, 690 В). Сам VFD представляет собой высокопроизводительный привод с векторным управлением, обеспечивающий полный крутящий момент при нулевой скорости, с автоматической оптимизацией энергопотребления и встроенным ПИД-регулятором для регулирования давления, расхода или температуры. Установленная на двери клавиатура или сенсорный экран HMI обеспечивает локальное управление, доступ к параметрам и диагностическую информацию, а порты связи Modbus RTU/TCP, Profibus, Profinet или Ethernet/IP обеспечивают удаленный контроль и интеграцию в общезаводские системы автоматизации. Опция ручного байпаса — с использованием контакторов или встроенного безобрывного переключателя — позволяет работать двигателю непосредственно от сети, обеспечивая непрерывность процесса во время обслуживания привода. Комплексные функции защиты охватывают короткое замыкание, перегрузку, перенапряжение, пониженное напряжение, потерю фазы, замыкание на землю, остановку двигателя и перегрев, при этом все события отключения регистрируются для анализа при техническом обслуживании.

Применение продукта

Везде, где оборудование с приводом от двигателя выигрывает от контроля скорости, энергоэффективности и плавного запуска, панель управления VFD обеспечивает комплексное, предварительно спроектированное приводное решение для промышленных и инфраструктурных приложений.

Насосные станции для воды и сточных вод

Муниципальные станции водоснабжения и очистки сточных вод используют большие насосы с переменной нагрузкой в ​​течение дня. Панель управления с ЧРП, приводящая в движение скважинный, бустерный или перекачивающий насос, модулирует скорость двигателя для поддержания постоянного давления или расхода воды без дроссельных клапанов — обычно достигается экономия энергии от 20% до 40% по сравнению с прямой работой с фиксированной скоростью. Возможность плавного пуска исключает гидравлический удар в длинных трубопроводах и снижает механическую нагрузку на рабочие колеса, валы и муфты насосов. В системах очистки сточных вод автоматическое линейное изменение предотвращает переливы во время пиковых притоков в сырую погоду. Конфигурации с возможностью резервирования позволяют переключать рабочий/резервный насос.

Промышленные вентиляторы и воздуходувки

Большие центробежные и осевые вентиляторы на электростанциях, цементных заводах, шахтах и ​​производственных предприятиях являются идеальными кандидатами на ЧРП. Шкаф обеспечивает точное управление потоком воздуха для горения, выхлопа, пылеудаления или технологического охлаждения без потерь на дросселирование впускной лопатки или заслонки. ЧРП-регулирование вентиляторов с тягой и принудительной тягой в котлах и печах обеспечивает значительную экономию энергии при сохранении оптимального соотношения воздуха и топлива. Вентиляторы дымоудаления и туннельной вентиляции имеют функцию блокировки пожарного шкафа, позволяющую работать в аварийном режиме напрямую, независимо от состояния ЧРП.

Компрессорные и холодильные системы

Винтовые, поршневые и центробежные компрессоры в промышленном охлаждении, воздухоразделении и технологическом газе работают наиболее эффективно при частичной нагрузке при регулировании скорости. Панель управления с ЧРП регулирует скорость двигателя компрессора в соответствии с переменными требованиями к охлаждению или процессу, поддерживая точное давление всасывания или нагнетания, избегая при этом потерь энергии при циклических нагрузках и разгрузках. Интегрированное ПИД-регулятор с обратной связью от датчика давления обеспечивает точное регулирование, а контроль линейного ускорения ограничивает скачок пускового тока в электрической системе установки.

Конвейеры, дробилки и погрузочно-разгрузочные работы

Горнодобывающие конвейеры, дробилки заполнителей и системы обработки сыпучих материалов требуют высокого пускового крутящего момента и контролируемого ускорения, чтобы предотвратить проскальзывание ленты, механические удары и рассыпание материала. Панель управления VFD обеспечивает полный крутящий момент с нулевой скорости с программируемыми темпами ускорения, защищая коробки передач, муфты и стыки ремней. В дробилках функция ограничения тока ЧРП и защита от опрокидывания защищают двигатель от перегрузки из-за застревания материала.

Системы охлаждения и охлаждения воды HVAC

Центральные системы HVAC с несколькими чиллерами, градирнями и циркуляционными насосами воды используют его для модуляции потока в зависимости от нагрузки здания. Вторичные насосы охлажденной воды, реагирующие на перепад давления, управление скоростью вентилятора градирни для достижения оптимальной температуры воды в конденсаторе и модуляция водяного насоса конденсатора — все это выигрывает от встроенного в шкаф управления ЧРП с возможностью подключения BMS через BACnet или Modbus.

Ирригация и сельскохозяйственные насосы

Крупномасштабные системы центрально-поворотного, капельного и паводкового орошения требуют переменных скоростей подачи воды в течение вегетационного периода. Панель частотно-регулируемого привода на насосной станции позволяет оператору выбирать расход с помощью простого потенциометра, ЧМИ или сигнала удаленной телеметрии, обеспечивая точное согласование производительности насоса с потребностями сельскохозяйственных культур в воде и доступным распределением воды.

Техническое погружение

Шкаф ЧРП объединяет преобразователь частоты со всеми подсистемами управления питанием, защитой и контролем, обеспечивая комплексное решение для запуска двигателя и контроля скорости в одном, предварительно протестированном корпусе.

Главный путь питания и защита цепи

Входной трехфазный источник питания подключается к главному изолятору или автоматическому выключателю в литом корпусе, рассчитанному на ток полной нагрузки шкафа плюс потери привода. Входной предохранитель обеспечивает полупроводниковую защиту (aR) для каскада выпрямителя частотно-регулируемого привода, а координация I²t обеспечивает размыкание предохранителя до повреждения диода во время внутренних неисправностей. Сетевой реактор или дроссель звена постоянного тока входят в стандартную комплектацию для уменьшения гармонических искажений входного тока и защиты конденсаторов шины постоянного тока привода от скачков напряжения на стороне питания. Для установок со значительными фоновыми гармоническими искажениями или высокими требованиями к подключению к сети можно выбрать пассивный фильтр гармоник или активный входной выпрямитель.

Технология привода VFD

Сердцем шкафа является высокопроизводительный частотно-регулируемый привод с векторным управлением, в котором используются силовые модули IGBT шестого поколения и высокоскоростное ядро ​​управления DSP или FPGA. Доступны режимы векторного управления с разомкнутым и замкнутым контуром — разомкнутый контур для стандартного режима работы насоса и вентилятора, замкнутый контур с обратной связью от энкодера для применений с высоким крутящим моментом и низкой скоростью, таких как экструдеры или подъемники. Привод выдает сигнал с широтно-импульсной модуляцией и автоматически оптимизированной частотой переключения, сбалансированной между акустическим шумом двигателя и потерями привода. Ключевые особенности привода включают в себя:

●  Автоматическое увеличение крутящего момента и компенсация скольжения для стабильной работы на низкой скорости.

●  Возможность запуска с хода для подхвата двигателя на выбеге без отключения.

●  Программируемые частоты пропуска во избежание механического резонанса.

●  Встроенный ПИД-регулятор с изменением заданного значения, логикой режима сна/пробуждения и двухканальной обратной связью для приложений каскадирования насосов.

Выходная фильтрация и защита двигателя

В зависимости от расстояния кабеля между шкафом и двигателем включается выходная фильтрация:

Фильтр dV/dt: ограничивает время нарастания напряжения и пиковое напряжение на клеммах двигателя для кабелей длиной примерно до 100–150 м.

Синусоидальный фильтр: обеспечивает форму сигнала, близкую к синусоидальной, для кабелей длиной более 150 м и для погружных насосов, где изоляция обмотки двигателя чувствительна к напряжению.

Выходные контакторы для выбора рабочего/резервного двигателя встроены там, где это необходимо. Функции защиты двигателя — тепловая перегрузка, потеря фазы, асимметрия токов, обнаружение опрокидывания, недогрузка (сухой ход) и замыкание на землю — постоянно выполняются в программном обеспечении привода и дополняются внешними реле перегрузки, если это указано.

Конфигурация обхода и непрерывность процесса

Схема ручного байпаса, оснащенная контакторами, рассчитанными на определенный режим работы, или безобрывным переключателем с механической блокировкой, позволяет запускать двигатель непосредственно от сети, в то время как ЧРП изолирован для обслуживания. Байпас предназначен для переключения без нагрузки: двигатель должен быть остановлен перед переключением между режимами ЧРП и байпаса. Встроенная электрическая и механическая блокировка предотвращает непреднамеренную обратную подачу сетевого напряжения на выходные клеммы привода, что может привести к катастрофическому повреждению. В дополнительной конфигурации автоматического байпаса используется программируемое логическое реле или небольшой ПЛК для плавного переключения привода на сеть при отключении ЧРП, поддерживая непрерывность процесса в критически важных приложениях.

Многомоторные и синхронизированные конфигурации

Для приложений, где несколько двигателей должны использовать один привод (последовательный режим), в шкафу имеются выходные контакторы для каждого двигателя с логикой управления последовательностями на основе ПЛК. Для приложений с несколькими двигателями, требующих синхронизированной скорости, например, сдвоенных конвейеров или многовентиляторных конденсаторов с воздушным охлаждением, отдельные выходные инверторы приводятся в действие от общей шины постоянного тока или синхронизируются через высокоскоростную связь между приводами с управлением скоростью «ведущий/ведомый» и крутящим моментом.

Интерфейс управления, связь и HMI

Установленный на двери интерфейс оператора обеспечивает локальный запуск/остановку, задание скорости (с помощью потенциометра или ввода с клавиатуры), выбор режима (ЧРП/Обход/Выкл.) и индикацию состояния системы. Графический сенсорный экран HMI доступен для сложных приложений с несколькими двигателями или технологическими контурами, отображая рабочие параметры в реальном времени, данные тенденций, журналы сигналов тревоги и показатели энергопотребления.

Коммуникационные порты поддерживают все основные промышленные протоколы: Modbus RTU (RS485), Modbus TCP, Profibus DP, Profinet, Ethernet/IP и BACnet. Привод предоставляет полный набор данных — скорость, ток, крутящий момент, мощность, напряжение шины постоянного тока, температуру, часы работы и энергопотребление — для контролирующей системы SCADA, РСУ или BMS. Принимаются удаленные команды пуска/останова и задания скорости, с тайм-аутами контрольных сигналов и настраиваемыми стратегиями возврата в случае потери связи.

Корпус и экологический дизайн

Напольный шкаф изготовлен из оцинкованной или нержавеющей стали толщиной от 1,5 до 2,0 мм, сварен непрерывно и покрыт порошковой краской. Степень защиты от IP42 до IP65 соответствует условиям площадки:

●  IP42/IP43: внутренние электрощитовые и центры управления двигателями.

●  IP54/IP55: запыленные промышленные помещения, насосные станции и полуоткрытые помещения.

●  IP65: наружная установка в условиях дождя и пыли.

Для управления температурным режимом используется рассчитанная комбинация естественной конвекции, принудительной вентиляции с фильтрацией и вентиляторами с регулируемой температурой, а в установках с высокой мощностью или высокой температурой окружающей среды - воздухо-воздушные теплообменники или кондиционеры. Повышение внутренней температуры шкафа проверяется путем расчета на основе максимальной рабочей температуры, указанной производителем ЧРП, которая обычно составляет от 40°C до 50°C окружающей среды в зависимости от снижения номинальных характеристик.

Тестирование и сертификация

Каждый шкаф с частотно-регулируемым приводом проходит определенные заводские приемочные испытания: целостность силовой цепи и сопротивление изоляции, загрузка параметров частотно-регулируемого привода и проверка их соответствия утвержденному графику параметров, двухточечная проводка управления, функциональное моделирование пуска/останова, управление скоростью, переключение на байпас (если установлено) и проверка защитной блокировки. Предоставляется полная документация FAT. Шкаф спроектирован и изготовлен в соответствии со стандартом IEC 61439-1/2, все компоненты имеют маркировку CE и сертификацию UL, при необходимости доступны.

Часто задаваемые вопросы

Вопрос 1: В чем разница между покупкой ЧРП и панели управления ЧРП?

Для полной установки автономного частотно-регулируемого привода требуются дополнительные компоненты: автоматический выключатель или предохранители на входе, сетевые реакторы и дроссели нагрузки, выходные фильтры для длинных кабелей, байпасная цепь, если во время эксплуатации привода требуется непрерывность процесса, а также корпус с терморегулированием. Панель управления VFD объединяет все это — предварительно спроектированное, предварительно смонтированное и протестированное — в единый узел. Это исключает неточности при проектировании на месте, сокращает время установки и обеспечивает единую гарантию на всю систему моторного привода.

В2: Какие номинальные мощности и напряжения доступны?

Стандартные конфигурации охватывают мощность от 0,75 до 630 кВт с трехфазными источниками питания 380 В, 400 В, 480 В и 690 В. Более высокие номинальные мощности доступны по запросу. Каждый шкаф создан с учетом предоставленных вами паспортных данных двигателя — мощности, напряжения, тока полной нагрузки и режима работы.

В3: Как далеко может проходить кабель двигателя между шкафом и двигателем?

Ограничения по длине кабеля зависят от установленного выходного фильтра. Без фильтрации производитель частотно-регулируемого привода обычно ограничивает длину кабеля до 50 метров. Фильтр dV/dt увеличивает это расстояние примерно до 150 м. Синусный фильтр допускает прокладку кабеля более 300 м и настоятельно рекомендуется для погружных насосов и двигателей с неизвестной или устаревшей изоляцией обмотки. Мы подберем подходящий выходной фильтр исходя из ваших установочных данных.

В4: Может ли шкаф управлять несколькими двигателями?

Да, в нескольких конфигурациях: последовательный режим (один ЧРП, несколько двигателей, одновременно работает только один с выходными контакторами, выбирающими активный двигатель), синхронный режим с несколькими двигателями (несколько ЧРП в одном шкафу используют общую шину постоянного тока или обмениваются данными для согласования скорости ведущего/ведомого) или независимое управление (несколько независимых ЧРП в одном шкафу большего размера). Расскажите нам о своем приложении, и мы разработаем правильную топологию.

Вопрос 5. Как панель управления ЧРП интегрируется со SCADA или РСУ моего предприятия?

Коммуникационный порт частотно-регулируемого привода — Modbus RTU, Modbus TCP, Profibus, Profinet, Ethernet/IP или BACnet — подключается непосредственно к вашей системе управления. Доступны все эксплуатационные данные, аварийные сигналы и диагностика. Поддерживается двустороннее управление (дистанционный запуск/останов, задание скорости) с настраиваемым поведением при потере связи для обеспечения безопасной работы в случае сбоя в сети.

В7: Какое обслуживание требует шкаф?

Плановое техническое обслуживание не вызывает затруднений: раз в полгода чистка или замена вентиляционных фильтров, ежегодная термографическая проверка силовых выводов и ежегодная функциональная проверка байпасной цепи и защитных блокировок. Сам преобразователь частоты имеет определенный срок службы для конденсаторов звена постоянного тока и охлаждающих вентиляторов — обычно от 5 до 10 лет в зависимости от условий эксплуатации — и это заменяемые компоненты. Полные графики технического обслуживания указаны в руководстве по эксплуатации.

В8: Может ли шкаф работать в пыльной или высокотемпературной среде?

Да. Степень защиты корпуса и стратегия управления температурным режимом выбираются в зависимости от условий вашего объекта. Для пыльных сред предусмотрен IP55 или IP65 с входными фильтрами тонкой фильтрации. При температуре окружающей среды выше 40°C снижение номинальных характеристик ЧРП, кондиционирование воздуха в шкафу или воздухо-водяные теплообменники обеспечивают безопасные внутренние условия. Мы оценим данные вашего объекта на этапе проектирования и предложим соответствующую защиту от воздействия окружающей среды.

Обзор клиентов M5

Региональный водоканал — Программа модернизации насосных станций

Фон

Региональное предприятие водоснабжения в Южной Америке эксплуатирует более 60 скважинных и повысительных насосных станций в своей распределительной сети, обслуживая около двух миллионов человек. Многие насосные станции существовали десятилетиями и использовали пускатели прямого действия с фиксированной скоростью и дроссельными клапанами для регулирования расхода. Коммунальное предприятие столкнулось с ростом затрат на электроэнергию, частыми выходами из строя насосов и трубопроводов из-за гидравлического удара и механического напряжения, а также с возрастающими трудностями в поиске запасных частей для устаревшего оборудования управления.

Вызов

Коммунальное предприятие решило модернизировать свои насосные станции с ЧРП-регулированием в рамках поэтапной программы, ориентируясь в первую очередь на 20 крупнейших станций. Каждая станция имела схожий профиль: от двух до четырех рабочих/резервных насосных агрегатов (от 45 до 200 кВт), длинные кабели двигателя (часто превышающие 150 м до погружных скважинных насосов), пыльная полуоткрытая среда в удаленных местах и ​​ограниченная электрическая поддержка на месте для комплексного обслуживания системы.

Конкретные ограничения включали:

●  Решение с частотно-регулируемым приводом должно было обеспечить возможность прокладки длинных кабелей к погружным насосам без ухудшения изоляции обмоток двигателя.

●  Ручной байпас был обязательным для поддержания подачи воды во время обслуживания ЧРП, поскольку на многих станциях не было резервного резервного насоса.

●  Возможность удаленного мониторинга была необходима для сокращения дорогостоящих посещений объектов.

●  Электрический монтаж должен был быть выполнен местными подрядчиками с минимальным опытом ввода в эксплуатацию ЧРП.

Почему стоит выбрать наши панели управления VFD?

После оценки как модернизации ЧРП с использованием компонентов, так и интегрированных панелей управления ЧРП, коммунальное предприятие выбрало шкафный подход. Преимущества были очевидны:

●  Каждый шкаф был спроектирован на заводе с выходными синусоидальными фильтрами, подобранными в соответствии с конкретной длиной кабеля и типом изоляции двигателя, что исключает любой риск повреждения обмотки двигателя из-за скачков напряжения отраженной волны.

●  Встроенная схема ручного байпаса, предварительно подключенная и протестированная, дала коммунальному предприятию уверенность в том, что подача воды будет продолжаться во время любого технического обслуживания ЧРП.

●  ЧМИ, установленный на двери, и полностью параметризованный частотно-регулируемый привод были загружены на заводе с данными кривой насоса, настройками ПИД-регулирования давления и стандартными пороговыми значениями защиты коммунального предприятия, что позволило местным подрядчикам ввести в эксплуатацию каждый шкаф, просто подключив источник питания, двигатель насоса и датчик давления.

● Модули удаленного мониторинга GPRS/4G в каждом шкафу передают эксплуатационные данные — расход, давление, энергопотребление, часы работы, статус сигнализации — непосредственно на центральную платформу SCADA предприятия.

Корпуса со степенью защиты IP55, воздухозаборниками для тонкой фильтрации и солнцезащитными навесами подходят для пыльных и открытых насосных станций.

Развертывание

Было изготовлено двадцать шкафов с ЧРП (от 45 до 200 кВт), каждый с выходным синусоидальным фильтром, ручным байпасом, корпусом IP55, удаленной телеметрией GPRS и предварительно сконфигурированным ПИД-регулятором давления. Шкафы поставлялись в сборе, прошедшие заводские испытания. Местные электротехнические подрядчики последовательно установили и ввели в эксплуатацию шкафы в течение 10-месячной программы. Поддержка удаленного ввода в эксплуатацию инженерами завода-изготовителя осуществлялась по видеосвязи для первых трех станций; последующие станции вводились в эксплуатацию местными бригадами самостоятельно по стандартизированной документации.

Результаты

Потребление энергии на 20 модернизированных станциях снизилось в среднем на 32% по сравнению с предыдущим режимом работы с дроссельным клапаном, при этом частотно-регулируемые приводы точно подстраивают скорость насоса в соответствии с потребностями системы.

Затраты на техническое обслуживание насосов и трубопроводов значительно снизились: были исключены случаи гидравлического удара, а срок службы подшипников и уплотнений насоса был увеличен за счет плавного запуска.

На 20 станциях с длиной кабеля до 250 м не произошло ни одного нарушения изоляции двигателя, что подтверждает характеристики синусоидального фильтра.

Центральная эксплуатационная группа энергокомпании теперь контролирует все 20 станций с единой панели управления SCADA, получая автоматические SMS-сигналы о любых отключениях насосов или отклонениях давления, что сокращает количество посещений объекта на реагирование более чем на 60%.

Успех первого этапа побудил коммунальное предприятие распространить программу на оставшиеся 40 насосных станций, стандартизировав их на основе одной и той же спецификации шкафа с частотно-регулируемым приводом и обеспечив единообразное обучение техническому обслуживанию и наличие запасных частей по всей сети.
