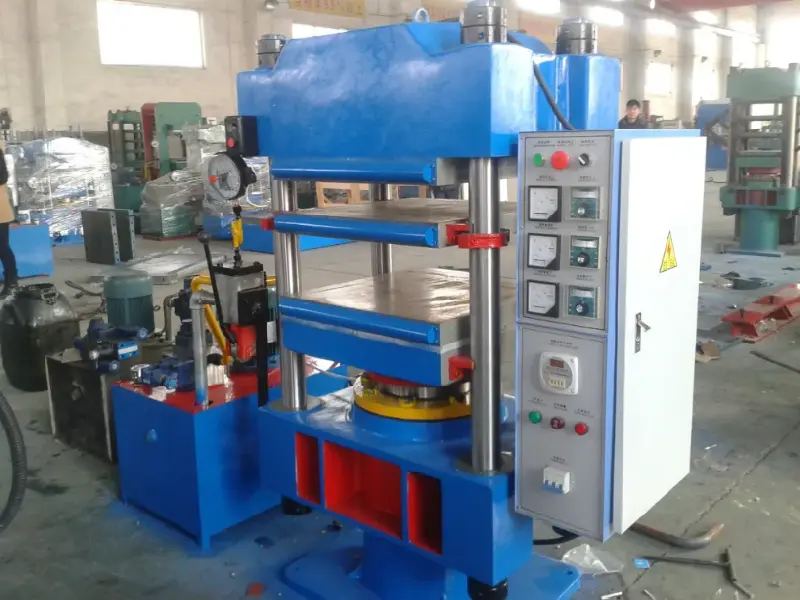

В экосистеме производства резины вулканизационный пресс представляет собой гораздо больше, чем просто этап окончательного формования: именно здесь молекулярная сшивка определяет конечную производительность и коммерческую ценность каждой готовой детали. Температура, давление и время — три столпа процесса вулканизации — должны регулироваться с хирургической точностью для достижения стабильных свойств материала. Однако по мере того, как производственные условия становятся все более требовательными с точки зрения качества, гибкости и устойчивости, традиционные архитектуры гидравлического и терморегулирования традиционных прессов обнаруживают серьезные недостатки. ИнтеграцияЧастотно-регулируемые приводы (ЧРП)фундаментально меняет этот ландшафт, превращая то, что когда-то было грубой машиной, в динамическую, чувствительную к датчикам систему, которая обеспечивает не только энергоэффективность, но и беспрецедентный интеллектуальный процесс. В основе этой трансформации лежит концепция разумного лечения — парадигма, в которой пресса активно адаптируется к условиям реального времени, а не слепо следует заданной рутине.
Чтобы полностью оценить влияние технологии VFD, важно изучить присущие ограничения традиционных стратегий управления прессом. Базовый рабочий цикл — закрытие, нагнетание давления, нагрев и открытие — независимо от того, применяется ли он при отверждении шин (с использованием камер или механических форм) или в плоских прессах для резиновых листов, уплотнений и подошв, представляет собой три постоянные инженерные проблемы, которые устаревшие системы пытаются преодолеть:
● Гидравлическая синхронизация под нагрузкой:Многоцилиндровые прессы, особенно с большой площадью плит или несколькими отверстиями, требуют идеально скоординированных движений для предотвращения неравномерного распределения давления. Традиционные гидравлические системы с клапанным управлением, которые полагаются на дросселирование для регулирования потока, страдают от присущих им нелинейностей, вызванных дрейфом температуры масла, внутренними утечками и гистерезисом клапанов. Результатом часто является несоосность плит, чрезмерная вспышка и остаточное напряжение внутри отвержденного продукта.
● Жесткое планирование процессов с привязкой ко времени:Оптимальный профиль вулканизации редко представляет собой простое удержание постоянного давления. Во многих приложениях требуется ступенчатая последовательность давлений — более высокое начальное давление для потока материала, за которым следует пониженное давление выдержки, чтобы минимизировать релаксацию напряжений. Обычные системы на основе таймера или релейной логики не могут адаптироваться к изменениям вязкости смеси от партии к партии, колебаниям температуры окружающей среды или температурному состоянию пресс-формы, в результате чего процесс остается фиксированным, а не реагирующим. Эта жесткость прямо противоречит принципам интеллектуального лечения, которое требует гибкости и адаптируемости в реальном времени.
● Значительные потери энергии на протяжении всего цикла:Пожалуй, наиболее заметным недостатком является энергетическая неэффективность. Гидравлические насосы с фиксированным рабочим объемом работают непрерывно на полной скорости двигателя независимо от фактической потребности, преобразуя избыточную электроэнергию в тепло во время фаз низкого давления, таких как закрытие формы и удержание давления. В то же время включение/выключение контроля температуры для плит с электронагревом приводит к перегреву и недорегулированию, что увеличивает как потребление энергии, так и неравномерность отверждения.
Использование частотно-регулируемых приводов в вулканизирующих прессах — это не просто регулировка скорости двигателя, это системная модернизация гидравлической силовой установки и инфраструктуры управления температурным режимом. В совокупности эти достижения закладывают техническую основу для настоящего интеллектуального отверждения, при котором пресс работает как замкнутая саморегулирующаяся система. Преимущества проявляются в трех взаимосвязанных измерениях:
Заменяя традиционную схему «фиксированный двигатель + пропорциональный клапан» на насос переменной производительности с ЧРП или систему сервонасосов, гидравлический силовой агрегат становится продолжением контура управления процессом:
● Расход и давление, соответствующие потребностям:ЧРП регулирует скорость двигателя в режиме реального времени, чтобы точно обеспечить расход и давление, необходимые на каждом этапе цикла, полностью устраняя потери на дросселирование. В сочетании с датчиками давления и датчиками положения с высоким разрешением система с замкнутым контуром поддерживает заданное давление в пределах ±1 бар — уровень стабильности, который напрямую приводит к ужесточению допусков на размеры.
● Синхронная координация нескольких приводов:В прессах, оснащенных специальными насосами для отдельных групп цилиндров, несколько частотно-регулируемых приводов могут работать в конфигурации «главный-подчиненный» или в режиме электронного распределительного вала через высокоскоростные промышленные сети (например, CANopen или EtherCAT). Это гарантирует, что большие плиты закрываются с параллельной точностью до микрона, что является критически важным требованием для таких продуктов, как широкие конвейерные ленты или шины большого диаметра.
Экономическое обоснование внедрения VFD убедительно и двойственно:
● Гидравлическое снижение мощности:Поскольку двигатель работает только со скоростью, необходимой для удовлетворения мгновенных требований по расходу/давлению, потребление энергии увеличивается в зависимости от фактической рабочей нагрузки. Во время фазы удержания, когда необходима только компенсация утечки, двигатель может замедлиться до скорости, близкой к нулевой. Полевые данные проектов модернизации неизменно показывают экономию гидравлической энергии в диапазоне от 40 % до 70 % по сравнению с традиционными насосными системами фиксированного рабочего объема с дросселирующим управлением.
● Оптимизированное управление температурным режимом:В случае пластин с электрическим нагревом частотно-регулируемые приводы используются для регулирования скорости циркуляционного вентилятора, а не для включения и выключения вентиляторов. Модулирование воздушного потока на основе непрерывной обратной связи по температуре снижает тепловую инерцию, уменьшая градиенты температуры поверхности рабочей поверхности с ±5 °C до всего ±1,5 °C. Это не только улучшает равномерность отверждения по всей поверхности формы, но и снижает пиковую потребляемую мощность, снижая нагрузку на электрическую инфраструктуру предприятия.
Возможно, самый революционный вклад технологии VFD заключается в ее способности выполнять сложные алгоритмы процесса, которые воплощают интеллектуальное лечение от концепции к реальности:
● Профилирование динамического давления:Сложные многоступенчатые последовательности «давление-время» можно запрограммировать непосредственно в ЧРП или координировать через ПЛК, обеспечивая плавные переходы между заданными значениями, которые оптимизируют поток материала во время заполнения и минимизируют внутренние пустоты на заключительном этапе отверждения.

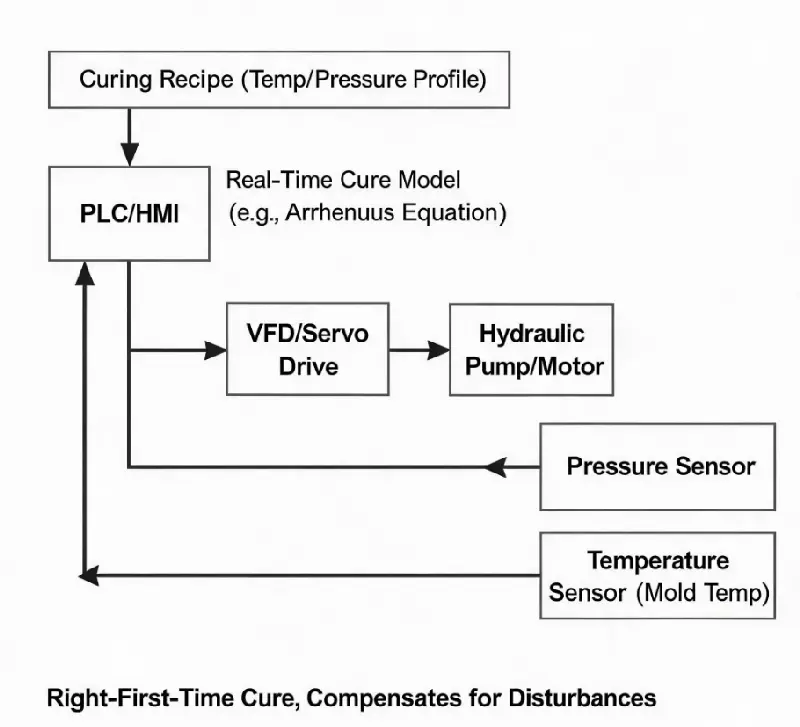

● Интеграция с моделями лечения в реальном времени:При подключении к системе управления более высокого уровня, которая вычисляет оптимальное время вулканизации с использованием кинетических моделей (таких как уравнение Аррениуса, основанное на фактической температуре формы), ЧРП может динамически регулировать длительность фаз для компенсации нарушений процесса, обеспечивая отверждение «правильно с первого раза», независимо от изменений температуры формы или поведения соединения. Такой уровень реагирования является отличительной чертой разумного лечения, превращающего прессу из пассивного исполнителя в активное лицо, принимающее решения.
Крупный производитель шин провел комплексную модернизацию своего парка гидравлических прессов, заменив насосные агрегаты с фиксированной скоростью на сервосистемы с частотно-регулируемым приводом. Результаты измерялись по нескольким KPI:
● Энергия: потребление гидравлической энергии снизилось более чем на 65 % на пресс, что обеспечило ежегодную экономию, что в значительной степени способствовало достижению корпоративных целей завода по устойчивому развитию.
● Качество: точность регулирования давления повышена с ±5 бар до ±0,8 бар, а параллельность плит улучшена за счет активной синхронизации. Эти достижения позволили снизить отклонения в однородности шин (изменения радиальной силы и вариации поперечной силы) и повысить выход продукции высшего качества.
● Производительность: более быстрое закрытие и открытие формы, обеспечиваемое высокой динамической реакцией сервосистемы, сократило непроизводительную часть каждого цикла, повысив общую эффективность оборудования (OEE) примерно на 8%.
