Качественное настенное быстрое зарядное устройство постоянного тока с одним пистолетом заводского производства CSIVEI, рассчитанное на выходную мощность от 20 до 60 кВт, устанавливается непосредственно на существующие стены, столбы или несущие колонны, что устраняет необходимость в бетонных подушках, анкеровке к земле или строительстве специального парковочного острова. Это делает его идеальным для подземных автостоянок, многоэтажных гаражей и узких парковочных мест, где напольные зарядные устройства могут затруднить движение транспорта.

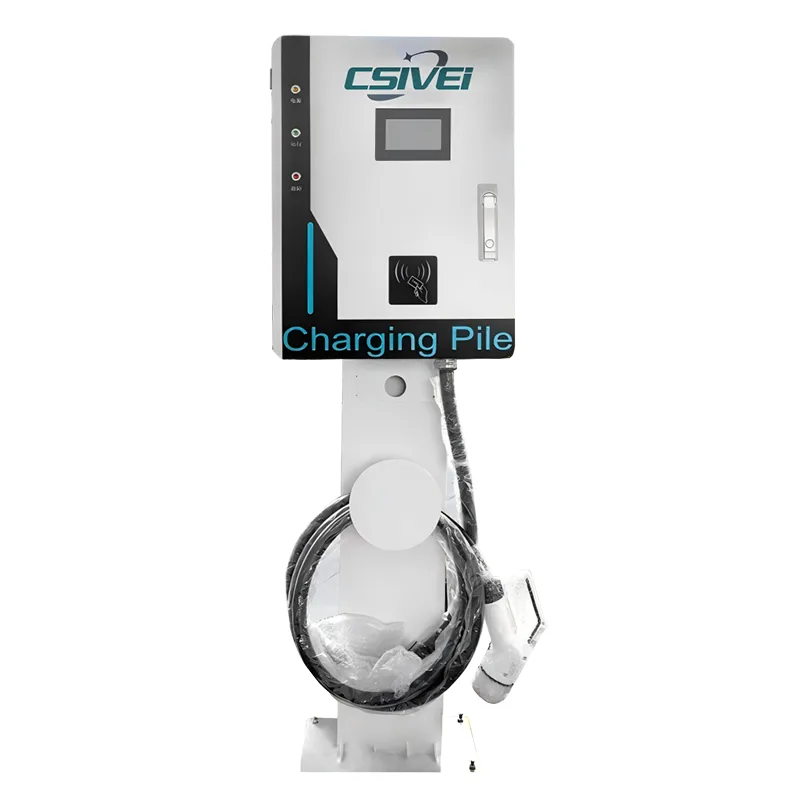

В местах, где отсутствуют подходящие поверхности стен, дополнительная прочная стальная подставка превращает устройство в отдельно стоящее зарядное устройство, монтируемое на стойке, без каких-либо изменений внутреннего оборудования.
Зарядное устройство поддерживает стандарты CCS1, CCS2, CHAdeMO и GB/T и обслуживает все основные электромобили. Корпус со степенью защиты IP55 и электроникой с защитным покрытием выдерживает влажные, пыльные и плохо вентилируемые помещения внутри и снаружи, типичные для подвальных автостоянок.
Контроль доступа осуществляется через 7-дюймовый сенсорный экран с RFID и аутентификацией на основе приложений, а также с возможностью подключения OCPP 1.6J/2.0.1, обеспечивающей удаленный мониторинг, отчеты о транзакциях и динамическое ценообразование.
Функции безопасности включают в себя мониторинг изоляции в режиме реального времени, защиту от дифференциального тока, чувствительную к постоянному току, защиту от перегрева и кнопку аварийной остановки — все это входит в стандартную комплектацию каждого устройства.
Настенная зарядная станция постоянного тока с одним пистолетом, предназначенная для мест с ограниченным пространством, монтируется непосредственно на существующие вертикальные поверхности, освобождая ценную площадь земли и одновременно обеспечивая быструю зарядку постоянным током. С помощью дополнительного комплекта подставки тот же блок трансформируется в решение для установки на столбе для открытых площадок без подходящих стен.
В подвальных гаражах и многоуровневых парковках узкие ниши, узкие круги поворота и несущие колонны делают напольные зарядные устройства непрактичными. Это настенное устройство устанавливается непосредственно на бетонные стены, столбы или несущие колонны, размещая зарядное устройство в начале каждого отсека, не вторгаясь в парковочное место или проход для проезда. Никакого крепления к земле или бетонной подушки не требуется, что ускоряет установку и сохраняет проходы свободными для пешеходов.
Дилерским центрам, готовящим электромобили к передаче клиенту или осуществляющим зарядку после сервисного обслуживания, необходимо быстрое выполнение работ в условиях ограниченного пространства мастерских и заправочных станций. Настенное крепление зарядного устройства над сервисным отсеком обеспечивает чистоту пола для технических специалистов и движения транспортных средств. Конфигурация с одним пистолетом аккуратно сочетается с одним выделенным сервисным отсеком, упрощая прокладку кабелей и гарантируя, что каждое транспортное средство получает последовательную контролируемую зарядку.
Для зарядки электромобилей сотрудников, гостей или арендаторов в зданиях с подземной или крытой парковкой настенные зарядные устройства постоянного тока легко интегрируются в существующую конструкцию. Они позволяют избежать беспорядка отдельно стоящих устройств в зонах с интенсивным движением пешеходов и могут быть установлены на уровне глаз для облегчения доступа к экрану. RFID и аутентификация на основе приложений позволяют выставлять счета конкретному пользователю, а подключение OCPP позволяет управляющим недвижимостью отслеживать использование и устанавливать цены в зависимости от времени суток.

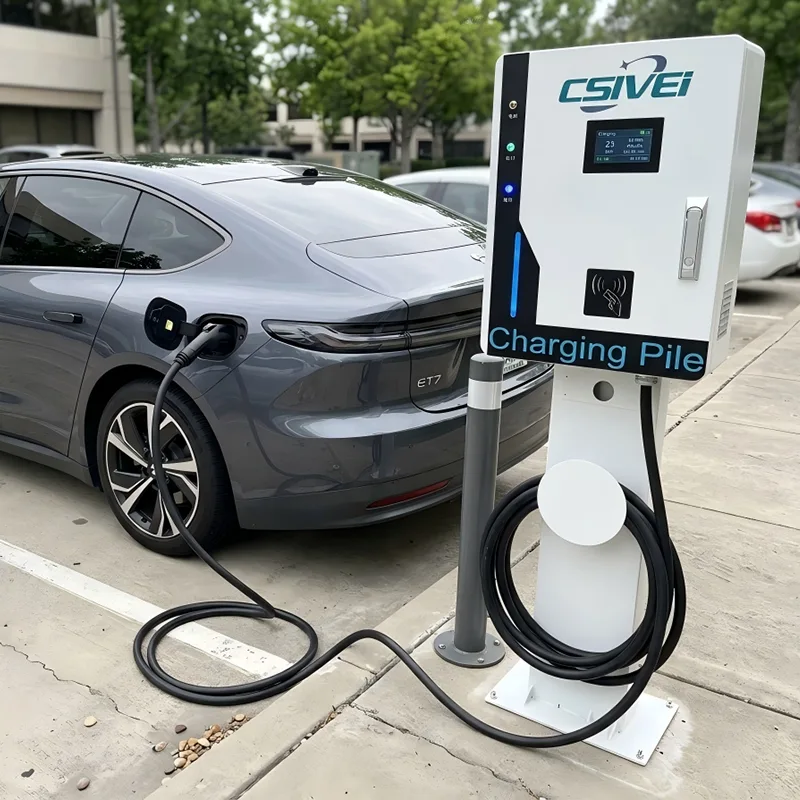

Там, где поверхности стен недоступны (например, на открытых площадках, на тротуарах или пригородных торговых автостоянках), дополнительная стальная подставка превращает то же зарядное устройство в тонкопрофильное устройство, монтируемое на опоре. Это обеспечивает гибкость развертывания, позволяющую сочетать настенные и напольные установки в рамках одного проекта, используя один стандартизированный продукт вместо поиска отдельных моделей настенного и напольного зарядного устройства. Компактная опора занимает гораздо меньше места на земле, чем полноценный напольный зарядный шкаф.
Небольшие и средние электропарки, такие как местные фургоны для доставки, муниципальные машины технического обслуживания или корпоративные автопарки, часто работают на складах с существующими зданиями и стенами по периметру. Настенные зарядные устройства постоянного тока вдоль края депо максимально увеличивают полезное пространство двора для парковки и маневрирования автомобилей. Запланированная зарядка через серверную часть OCPP может согласовываться с тарифами на электроэнергию в непиковые часы, что позволяет снизить эксплуатационные расходы автопарка.
Настенное быстрое зарядное устройство постоянного тока с одним пистолетом сочетает в себе полную возможность быстрой зарядки постоянным током в компактном настенном корпусе, обеспечивая высокую плотность мощности без ущерба для тепловых характеристик, безопасности или удобства обслуживания.
В зарядном устройстве используется упрощенная модульная архитектура выпрямителя, объединяющая высокочастотные изолированные преобразователи переменного тока в постоянный в тонкий корпус, который обычно составляет одну треть объема эквивалентного напольного устройства. Несмотря на меньшую занимаемую площадь, эффективность преобразования остается ≥95% при номинальной нагрузке. Доступ к отсеку для модулей осуществляется с передней панели, что позволяет осуществлять горячую замену отдельных силовых модулей, не снимая устройство со стены, что является важным преимуществом в тесных гаражах, где боковой доступ может быть ограничен.
Установка на стене создает уникальные тепловые проблемы: зарядное устройство часто устанавливается на бетонных или каменных поверхностях с ограниченным потоком воздуха сзади, а подвальные автостоянки могут страдать от застойного и влажного воздуха. Чтобы решить эту проблему, устройство сочетает герметичный внутренний воздуховод с интеллектуальным принудительным воздушным охлаждением. Вентиляторы с высоким статическим давлением протягивают отфильтрованный воздух по направлению спереди назад, предотвращая рециркуляцию горячего воздуха и защищая внутренние компоненты от тормозной пыли и взвешенных в воздухе частиц, распространенных в парковочных конструкциях. Конформное покрытие всех печатных плат обеспечивает дополнительную защиту от конденсата и агрессивных сред.
Корпус изготовлен из легкой, но прочной оцинкованной стали с порошковым покрытием, устойчивым к ультрафиолетовому излучению и коррозии. Усиленная система монтажных кронштейнов распределяет вес устройства по нескольким точкам крепления, совместимым с бетонными, кирпичными и стальными колоннами. Конструкция центрирует массу зарядного устройства близко к плоскости стены, сводя к минимуму консольную нагрузку на крепления. На объектах, где используется дополнительная подставка, один и тот же монтажный кронштейн крепится к горячеоцинкованной стальной колонне со встроенным каналом для прокладки кабелей, что не требует никаких внутренних модификаций оборудования для перехода между конфигурациями с настенным креплением и креплением на столбе.
В боковой профиль устройства встроен подпружиненный механизм втягивания кабеля или чехол для кабеля, который удерживает зарядный кабель над землей, когда он не используется. Это предотвращает опасность спотыкания в пешеходных зонах и защищает кабель от повреждений при наезде автомобиля. Конструкция чехла прокладывает кабель вниз и наружу на естественной высоте захвата, снижая нагрузку на оператора во время подключения.
Несмотря на уменьшенный размер, зарядное устройство сохраняет полный набор средств управления и безопасности, присущий более крупным устройствам постоянного тока. Встроенный контроллер Linux обеспечивает связь с автомобилем по протоколам CCS1, CCS2, CHAdeMO и GB/T. Мониторинг изоляции в реальном времени, обнаружение остаточного тока типа A + 6 мА, чувствительное к постоянному току, и обнаружение сварки контактора работают непрерывно во время каждого сеанса. Датчики перегрева, расположенные на модулях питания, выходном тракте постоянного тока и контактах разъема, запускают поэтапные защитные реакции — от увеличения скорости вращения вентилятора до контролируемого снижения мощности и полного завершения сеанса в случае превышения пороговых значений. Возможность подключения OCPP 1.6J/2.0.1 через 4G, Wi-Fi или Ethernet обеспечивает удаленную диагностику, обновление прошивки и выставление счетов за каждую транзакцию.
Конструкция для настенного монтажа поддерживает номинальную мощность от 20 до 60 кВт, что соответствует типичной электрической мощности, доступной в существующих зданиях, без дорогостоящей модернизации сети. Варианты ввода охватывают как однофазные, так и трехфазные конфигурации в зависимости от уровня мощности. Дополнительный комплект аксессуаров для подставки включает в себя стойку, опорную пластину и направляющую для кабеля, которые устанавливаются одной командой технических специалистов, что позволяет использовать как настенное, так и подставку для развертывания одной стандартизированной модели зарядного устройства на всей парковке.
В1: Какая поверхность стены требуется для установки?
Настенное быстрое зарядное устройство постоянного тока с одним пистолетом предназначено для установки на твердые бетонные, кирпичные или стальные колонны. Усиленный монтажный кронштейн распределяет вес устройства по нескольким точкам крепления, обеспечивая стабильную и надежную фиксацию. Рекомендуется провести обследование объекта для подтверждения несущей способности, и мы предоставим вашему подрядчику-электрику подробный шаблон монтажа и руководство по установке.
В2: Что делать, если на моем участке нет подходящей стены?
В качестве опции доступен прочный стальной пьедестал. В этой отдельно стоящей колонне используется тот же монтажный кронштейн, что и в настенной версии — никаких изменений внутреннего оборудования не требуется. Подставка оснащена встроенным каналом для прокладки кабелей и напольной пластиной. Это позволяет совмещать настенную и напольную установку на одном объекте, используя одну стандартизированную модель зарядного устройства.
В3: Какова доступная выходная мощность и почему диапазон ниже, чем у напольных устройств?
Это настенное зарядное устройство постоянного тока предлагается с уровнями мощности от 20 до 60 кВт. Эта линейка оптимизирована для компактного теплового дизайна при настенном монтаже и типичной электрической мощности здания. Для настенных установок этого уровня мощности достаточно для зарядки в пункте назначения, парковки на рабочем месте и использования автопарка в ночное время. Если для вашего проекта требуется более высокая мощность, наши напольные зарядные устройства с одним или двумя пистолетами предлагают конфигурации от 60 до 240 кВт.
Вопрос 4: Может ли зарядное устройство надежно работать на влажных или пыльных подземных парковках?
Да. Корпус имеет класс защиты IP55, а вся внутренняя электроника имеет защитное покрытие, защищающее от влаги, конденсата и твердых частиц в воздухе. Герметичный воздуховод и охлаждающие вентиляторы с высоким статическим давлением специально разработаны для застойного, часто запыленного воздуха, присутствующего в подвалах и многоэтажных парковках.
В5: Как осуществляется обращение с зарядным кабелем, когда он не используется?
Встроенный боковой чехол для кабеля или подпружиненный втягивающий механизм удерживают кабель над землей. Это предотвращает опасность спотыкания в пешеходных зонах, защищает кабель от повреждений транспортным средством и размещает разъем на удобной для пользователя высоте захвата.
Вопрос 6: Могу ли я удаленно контролировать и управлять несколькими настенными зарядными устройствами?
Да. Каждое устройство поддерживает подключение OCPP 1.6J/2.0.1 через 4G, Wi-Fi или Ethernet. Вы можете интегрировать все зарядные устройства в предпочитаемую вами систему управления зарядной сетью для мониторинга в режиме реального времени, составления отчетов о транзакциях по каждой единице, удаленной диагностики, динамического ценообразования и обновления прошивки.
Вопрос 7: Какой доступ для обслуживания необходим — нужно ли снимать устройство со стены для обслуживания?
Нет. Передняя панель обеспечивает полный доступ к модульному отсеку питания. Отдельные модули питания можно заменять в горячем режиме, не снимая зарядное устройство со стены. Для большинства плановых проверок — очистки фильтра, визуального осмотра — все компоненты доступны спереди, что делает техническое обслуживание возможным даже на ограниченных парковочных местах.
Коммерческий комплекс в центре города — Модернизация подземной парковки для зарядки электромобилей
В многофункциональном комплексе премиум-класса в центре крупного европейского города планировалось оборудовать трехуровневую подземную автостоянку быстрой зарядкой постоянного тока. Объект обслуживает гостей отелей, арендаторов офисов и посетителей розничных магазинов, причем все больше людей запрашивают зарядку для электромобилей. Руководство хотело установить быстрые зарядные устройства, не теряя ни одного парковочного места и не загораживая узкие проходы для проезда.
Подземная автостоянка представляла собой значительные физические ограничения, типичные для старых городских зданий:
● Узкие парковочные места с малым радиусом поворота не оставляли места для напольных зарядных шкафов.
● Нередко встречались несущие колонны, но в начале многих пролетов имелись стены.
● Ограничения по высоте потолка и вентиляционные каналы ограничивают свободное пространство над головой.
● Невозможно было проложить обширные траншеи для новых линий электропередачи в бетонном полу — пришлось использовать существующие кабельные лотки вдоль стен.
● Строительные работы не могли нарушить ежедневную работу парковок; установка должна была быть чистой, быстрой и минимально инвазивной.
● Напольные зарядные устройства постоянного тока были исключены заранее. Они заняли бы ценное пространство отсека, потребовали бы бетонных подушек и создали бы препятствия на и без того узких полосах движения.
Бетонные стены по периметру здания и несущие колонны представляли собой идеальные монтажные поверхности перед существующими парковочными местами. Настенный блок с одним пистолетом можно разместить над каждым выделенным отсеком для электромобилей, обслуживая одно транспортное средство одновременно, не занимая при этом никакой площади.
Компактное шасси зарядного устройства — примерно треть размера напольного аналога — устанавливается заподлицо со стеной, оставляя всю глубину отсека доступной для парковки автомобиля. Встроенный боковой чехол для кабеля удерживает зарядный кабель над землей, исключая опасность споткнуться о него на пешеходных переходах.
Важно отметить, что настенная конструкция означала отсутствие крепления к грунту, разрушение бетона и закрытие отсека во время установки. Все силовые кабели были проложены через существующие кабельные лотки со стороны стены и подведены непосредственно к верхней или задней части корпуса зарядного устройства.
Для нескольких отсеков среднего ряда, где не было ни стен, ни колонн, был установлен дополнительный стальной постамент. Это позволило установить ту же модель зарядного устройства на тонкую отдельно стоящую колонну, занимающую лишь часть площади полноценного напольного шкафа. При смешанном размещении на стене и на подставке использовался один стандартизированный продукт, что упрощало закупки, учет запасных частей и обучение техническому обслуживанию.
Сорок наших настенных устройств быстрой зарядки постоянного тока с одним пистолетом, оснащенных разъемами CCS2, были установлены на трех подвальных уровнях. Тридцать шесть блоков были закреплены на бетонных стенах и несущих колоннах; четыре единицы использовали комплект пьедестала для отсеков среднего ряда. Установка была завершена вне часов пиковой нагрузки с нулевыми потерями в отсеке. Интеграция серверной части OCPP соединила все сорок блоков с центральной платформой управления зданием, обеспечив аутентификацию пользователей с помощью существующих карт доступа в отель и офис, выставление счетов за сеанс и мониторинг в реальном времени.
● Сорок отсеков для электромобилей были созданы без ущерба для ни одного существующего парковочного места, что является решающим фактором для управления комплексом.
● Стоимость установки была значительно ниже, чем у напольных альтернатив, благодаря отказу от бетонных подушек, рытья траншей и конструктивных модификаций.
● Смешанный подход «стена-пьедестал» позволил решить каждую проблему компоновки отсеков с использованием одной модели зарядного устройства, упрощая процесс закупок для проекта.
● Постояльцы отелей, арендаторы офисов и покупатели теперь получают доступ к быстрой зарядке с помощью существующих карт доступа в здание, при этом счета автоматически взимаются с их номера, аренды или платежного приложения.
● Управляющий отелем сообщил об измеримом повышении показателей удовлетворенности гостей отеля и продлении аренды офисов, что связано с возможностью зарядки электромобилей.
● После успешного внедрения владелец здания заказал такое же настенное решение для двух дополнительных объектов в городе.
